30 mm笼式系统直角镜架

在搭建光学系统时，传统的方式依赖定制件，组装繁琐、调试耗时，且组件兼容性差；而笼式系统搭建可以基于标准化笼杆、固定座、光学元件支架等模块，按实验需求拼接组装光学系统，通过统一接口实现反射镜、透镜等组件的精准定位与灵活组合，无需定制非标结构。

在笼式系统中，经常会有光路的直角拐弯，此时需要利用反射镜进行光路反射，对于光学元件的夹持需要选用合适的反射镜调整架，30 mm笼式系统直角镜架便可在两垂直方向“滑到目标位再锁紧”，显著缩短装配复杂性，减少非标件与专用支架数量，提升系统一致性与可复用性。

一、常见使用问题

30mm 笼式直角镜架可用在激光与成像系统中，以45°安装反射镜实现光路90°转折，用于折叠光路、改变光束方向，同时保持结构紧凑、占位小，便于在有限平台空间内实现多段光路的并行布局，配合30 mm标准笼杆实现多光路的等光程对齐与重复搭建。

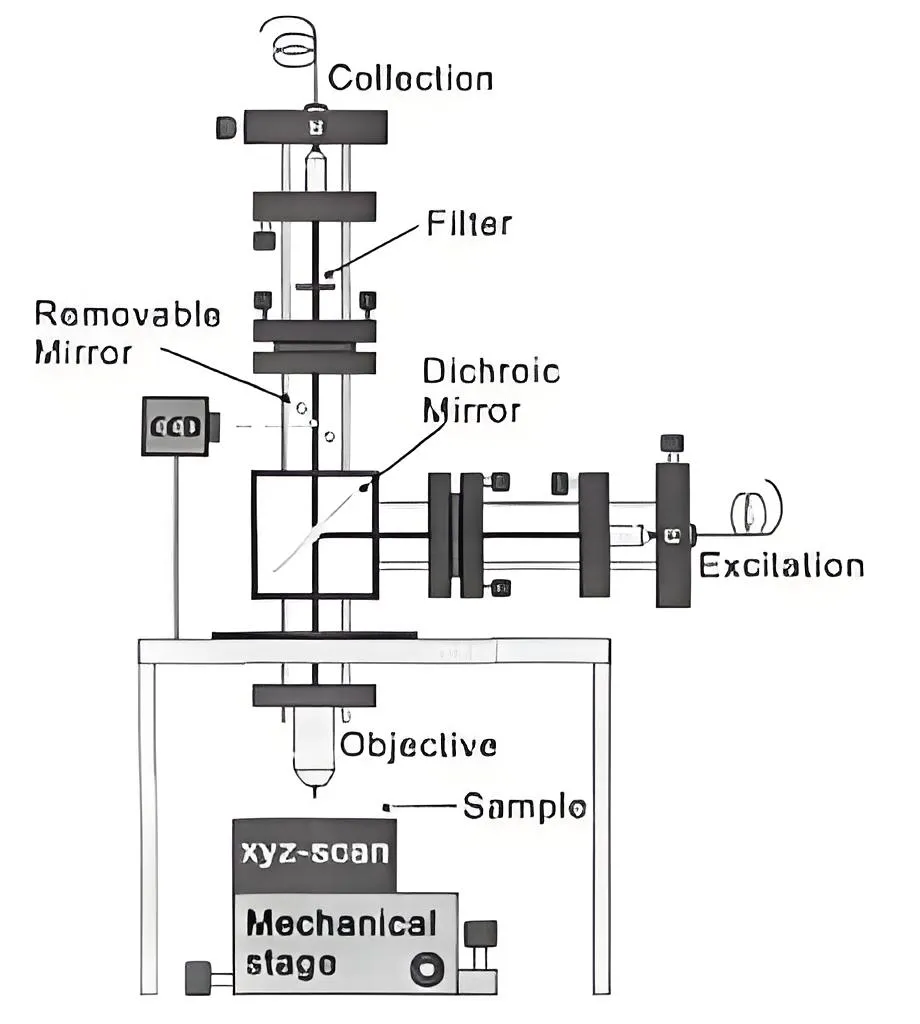

同轴系统

在进行光路的搭建时，你可能会碰见以下问题：

1、光斑漂移

当两块反射镜均以45°布置实现90°转折，但单镜角度哪怕只有0.1°误差，出射光束相对入射会产生约0.2°偏差；在1 m工作距离上，光斑横向漂移可达3.5 mm，对后续成像/耦合影响显著。直角转折常需“转折后再转折”，若两次转折不在同一平面或角度不一致，会产生平行四边形误差，导致像移与波前畸变。

2、光轴与支杆偏心

反射镜的光轴未与支杆轴心相交时，旋转调节会产生额外的偏心位移，破坏了旋转对称，引入显著的彗差、像散等，表现为光斑“拉长/彗星状”、像面能量扩散。所以镜架选择上尽量让旋转轴与镜面几何中心重合，或在装调中把偏心转化为可量化的平移/角度误差进行补偿。

3、元件变形

压圈/顶丝进入通光孔径、夹持过紧导致镜面应力形变，或塑料/橡胶件被挤压老化，都会带来光斑漂移与像质劣化。

4、机械件不适配

在搭建过程中会有孔位不匹配或者机械安装结构不一致的现象出现，导致前期的装配出现停滞，此时需要更换机械件产品甚至根据现有机械件去定制产品

二、解决方案

以上问题的根源在于笼式系统的光轴通常由导杆充当基准，但导杆加工与装配存在孔隙配合公差，既作承载又作结构件，易受外力产生扭曲变形，导致光路同轴度与指向随时间漂移；此外，传统笼式以平台为基准、导杆为传递基准的思路在高精度场景（如光纤耦合）下稳定性不足。为改善该问题，可采用带四导杆对称布置与高精度间隙配合的笼式结构，配合柔性材料紧固件减小镜面应力与装夹偏心。

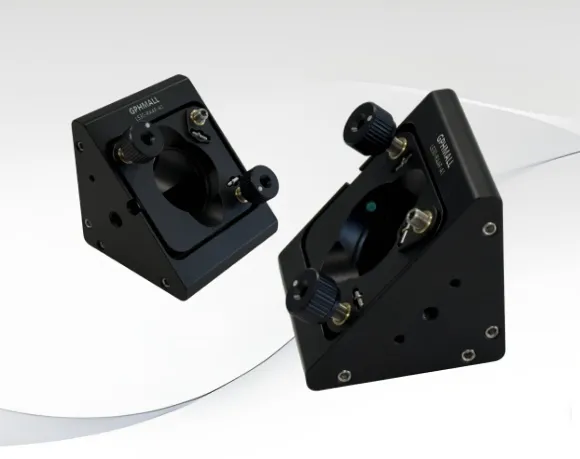

所以在搭建光路时可以选用光品汇商城提供的30 mm直角镜架LS30-RAAF-A1，可在两垂直方向“滑到目标位再锁紧”，显著缩短装配复杂性，减少非标件与专用支架数量，提升系统一致性与可复用性。

在固定架的两相互垂直平面开有贯通的通光孔，并沿两轴布置通孔以安装笼杆，配合手拧螺丝实现快速定位与锁紧；镜片通过卡环式结构或者顶丝式结构进行装夹，便于拆卸元件。

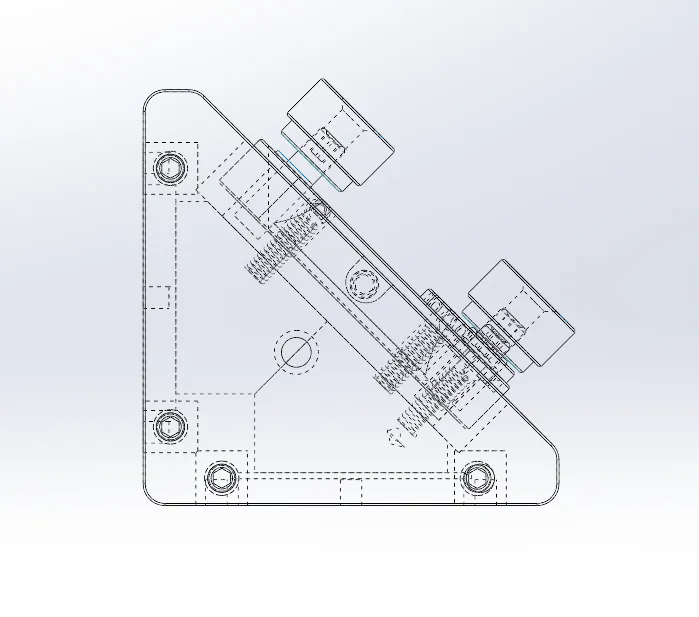

30 mm笼式系统直角镜架透视结构

调节机构通常由三个螺纹副构成：其中两个用于镜片相对两垂直光轴的俯仰/偏摆角度微调，第三个用于镜片至两轴交点的线性位移微调，从而在不改变系统基准轴的前提下完成光束指向的校正。该机构常用于实现最多三个互相垂直方向的光路多次转折与复用，是多光轴系统标准化、模块化的核心部件之一。

三、优品推荐

通用接口与精准定位：LS30-RAAF-A1在两正交平面设贯通通光孔，周边布置多组通孔以穿接笼杆；通过手拧螺丝与定位螺纹孔实现调整，孔位与螺纹一致性决定系统同轴与重复定位精度。沿用30 mm笼式的孔距接口规范，便于与立方体、分束/分光件及接杆系统快速对接；

1、结构特点

顶丝式元件装夹：元件固定方式为顶丝式无损夹持，降低装夹应力与面形畸变；适合对脆性或镀膜敏感的光学件（如分光棱镜）进行稳固的固定。

三轴调节机构：LS30-RAAF-A1通过3个螺纹副实现镜面二维角度微调（为±4°）与线性位移微调（5 mm），俯仰和偏转角度的调节精度为0.43°/转，满足对准与像差补偿需求；调节螺旋带锁紧功能，减少振动与温漂引起的飘移。

SM1接口：入/出射端面常为SM1（Ø1.035"-40）螺纹孔，兼容Ø25.4 mm透镜套筒和其它SM1外螺纹接口的器件；镜片安装角固定为45°以完成90°光路转折；笼杆固定提供M4螺纹孔或Ø6 mm光壁孔两种版本，便于不同平台与孔距策略的兼容与扩展

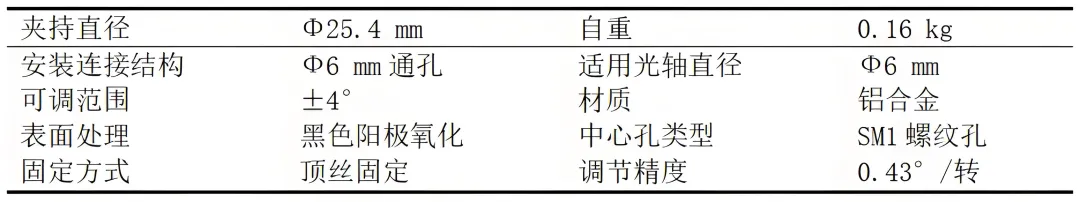

LS30-RAAF-A1的参数介绍如下所示：

以上是对于LS30-RAAF-A1的简单介绍，如需要更多关于笼式系统的器件，欢迎咨询光品汇商城了解相关产品。
