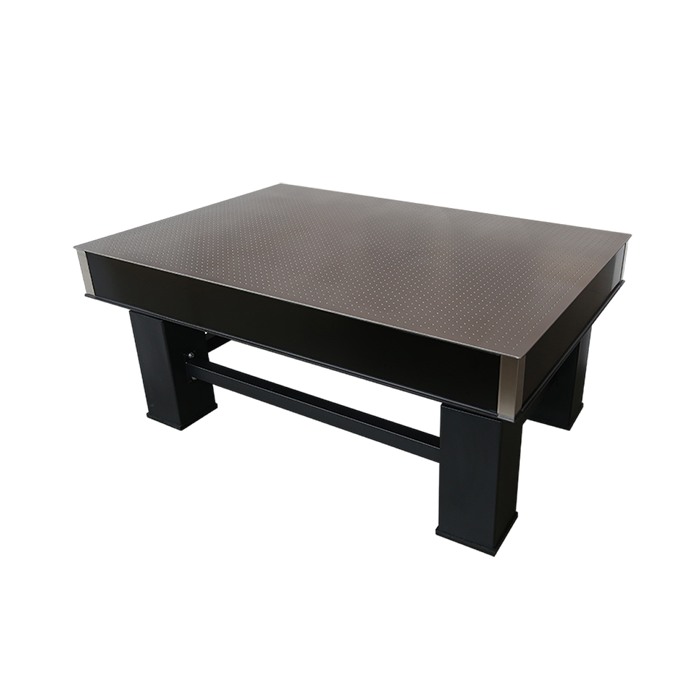

气浮隔振光学平台，焊接工艺

光品汇商城提供的气浮隔振光学平台具有自动重新调平功能的SAT系列和BAT系列高性能气动隔振器，其隔振规格和易于使用方面在市场上是最好的。单独的气动隔振器平台支撑包括隔振器、气动管、中间三通管接头、软管夹和支撑夹。SAT系列和BAT系列气动隔振器适用高精度高稳定敏感性的检测仪器:原子力显微镜、干涉仪、光刻机等科学装置和设备。每个光学平台系统根据平台负载和平台自重选用SAT支撑或BAT支撑，并需配高压气源(空气压缩机或氮气瓶》和气路控制系统(高度控制阀和管路)实现光学平台的自动平衡。此外，我们可提供各种各样的气动隔离器，可以承受负载重量为25 kg-2000 kg,高度可调节范围为10 mm，隔振支脚负载能力支持我们所有光学平台，对于更高的负载、更长的平台可以实现多于4个隔振脚的定制。充分研究客户的设备，提供合适的隔离器，以支持客户的设备在桌面上的重量；根据蜂窝面包板的制造工艺，可以细分为粘接工艺和焊接工艺，粘接工艺对比焊接工艺的优势是可以在长时间保持光学实验平台的性能参数，在光学实验平台尺寸不大的情况下可以长时间保持较好的性能参数；同时蜂窝面包板的台面有高导磁版本和无磁版本，高导磁版本可以有效导通环境的磁场，可以减弱磁场产生的干扰，无磁版本的可以屏蔽部分磁场的干扰，削弱磁场干扰的能力比高导磁版本的要优秀许多；客户可以根据自己的需求进行选择，其余的结构和参数都是一致的。

气浮隔振系统具有较高的隔振能力
固有频率可以低至1.2 Hz
固有频率可进一步降低
刚度和阻尼可调节，在载荷改变时，固有频率不会发生显著变化

气浮隔振光学平台，焊接工艺，高导磁

光品汇商城提供的被动气浮隔振光学平台，U形通道清洁舱与一板的两个螺纹孔形成吸尘气流通道，方便利用吸尘器通过清洁舱对各举污染物进行吸尘清洁平台采用0.3 mm厚钢质镀锌蜂窝芯板，抗腐蚀，耐用，比铝质蜂窝芯板刚度高;经精密研磨处理，平面度可高达到士0.05 mm/m2;表面消杂光光整处理，回旋打磨工艺清除毛边，达到无反射、亚光效果;阵列螺孔倒角处理，去锐角及毛刺，首次安装螺钉时都可以用手拧入，不需要扳手;面包板纵向上只有两个粘接层，上板-蜂窝芯钢板，蜂窝芯钢板-下板，而非市场上的三层粘合层，上板-塑料防尘层，塑料防尘层-蜂窝芯钢板，蜂窝芯钢板-下板，大大减弱了平台系统的强度，钢质蜂窝芯板直接粘合到上板，中间没有塑料防尘层，改善平台内芯到外部环境的热传导，优良的热稳定性:接受用户特殊规格、特殊材料以及超大拼接平台定制，以形成尺寸或形状几乎无限制的表面。光学平台可选配有或者没有密封孔，或者方便线缆整理的带通口光学平台。台面采用高导磁不锈钢制作，有效削弱磁场干扰；蜂窝面包板使用焊接接工艺，具有较高的承载能力。如您有需求，请联系客服。

气浮结构工作台板，消除表面共振，隔振效果极佳
采用焊接工艺，高强度、稳定性好
高导磁不锈钢台面，导磁效果好，削弱磁场干扰
可搭配上述任意尺寸的面包板
可配套安装脚轮，便于移动

产品型号	台面尺寸	台面高度	隔振方式	单价	发货周期	操作
 PDOT0906-11PISM	900 mm × 600 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 13417.00	2周 2周： 2周：1	 加入购物车
 PDOT1008-11PISM	1000 mm × 800 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 14660.00	2周 2周： 2周：1	 加入购物车
 PDOT1208-11PISM	1200 mm × 800 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 15424.00	2周 2周： 2周：1	 加入购物车
 PDOT1510-11PISM	1500 mm × 1000 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 18004.00	2周 2周： 2周：1	 加入购物车
 PDOT1812-11PISM	1800 mm × 1200 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 21156.00	2周 2周： 2周：1	 加入购物车
 PDOT1510-20PISM	1500 mm × 1000 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 18794.00	2周 2周： 2周：1	 加入购物车
 PDOT1812-20PISM	1800 mm × 1200 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 22295.00	2周 2周： 2周：1	 加入购物车
 PDOT2012-20PISM	2000 mm × 1200 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 23568.00	2周 2周： 2周：1	 加入购物车
 PDOT2015-20PISM	2000 mm × 1500 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 24639.00	2周 2周： 2周：1	 加入购物车
 PDOT2412-20PISM	2400 mm × 1200 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 26114.00	2周 2周： 2周：1	 加入购物车
 PDOT2412-30PISM	2400 mm × 1200 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 26873.00	2周 2周： 2周：1	 加入购物车
 PDOT2415-30PISM	2400 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 30883.00	2周 2周： 2周：1	 加入购物车
 PDOT3015-30PISM	3000 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 38008.00	2周 2周： 2周：1	 加入购物车
 PDOT3515-30PISM	3500 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 43320.00	2周 2周： 2周：1	 加入购物车
 PDOT4015-30PISM	4000 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 47496.00	2周 2周： 2周：1	 加入购物车
 PDOT4515-30PISM	4500 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 51672.00	2周 2周： 2周：1	 加入购物车
 PDOT5015-30PISM	5000 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 55849.00	2周 2周： 2周：1	 加入购物车
 PDOT4515-45PISM	4500 mm × 1500 mm × 450 mm	800 mm	气浮（空气弹簧）隔振	¥ 53500.00	2周 2周： 2周：1	 加入购物车
 PDOT5015-45PISM	5000 mm × 1500 mm × 450 mm	800 mm	气浮（空气弹簧）隔振	¥ 57876.00	2周 2周： 2周：1	 加入购物车
 PDOT6015-45PISM	6000 mm × 1500 mm × 450 mm	800 mm	气浮（空气弹簧）隔振	¥ 66627.00	2周 2周： 2周：1	 加入购物车

气浮隔振光学平台，焊接工艺，无磁

光品汇商城提供的被动气浮隔振光学平台，U形通道清洁舱与一板的两个螺纹孔形成吸尘气流通道，方便利用吸尘器通过清洁舱对各举污染物进行吸尘清洁平台采用0.3 mm厚钢质镀锌蜂窝芯板，抗腐蚀，耐用，比铝质蜂窝芯板刚度高;经精密研磨处理，平面度可高达到士0.05 mm/m2;表面消杂光光整处理，回旋打磨工艺清除毛边，达到无反射、亚光效果;阵列螺孔倒角处理，去锐角及毛刺，首次安装螺钉时都可以用手拧入，不需要扳手;面包板纵向上只有两个粘接层，上板-蜂窝芯钢板，蜂窝芯钢板-下板，而非市场上的三层粘合层，上板-塑料防尘层，塑料防尘层-蜂窝芯钢板，蜂窝芯钢板-下板，大大减弱了平台系统的强度，钢质蜂窝芯板直接粘合到上板，中间没有塑料防尘层，改善平台内芯到外部环境的热传导，优良的热稳定性:接受用户特殊规格、特殊材料以及超大拼接平台定制，以形成尺寸或形状几乎无限制的表面。光学平台可选配有或者没有密封孔，或者方便线缆整理的带通口光学平台。台面采用无磁工艺处理，有效屏蔽磁场干扰；蜂窝面包板使用焊接接工艺，具有较高的承载能力。如您有需求，请联系客服。

气浮结构工作台板，消除表面共振，隔振效果极佳；采用焊接工艺，高强度、稳定性好；无磁不锈钢台面，有效屏蔽磁场干扰；可搭配上述任意尺寸的面包板
可配套安装脚轮，便于移动

产品型号	台面尺寸	台面高度	隔振方式	单价	发货周期	操作
 PDOT0906-11PISN	900 mm × 600 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 19017.00	2周 2周： 2周：1	 加入购物车
 PDOT1008-11PISN	1000 mm × 800 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 22820.00	2周 2周： 2周：1	 加入购物车
 PDOT1208-11PISN	1200 mm × 800 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 25133.00	2周 2周： 2周：1	 加入购物车
 PDOT1510-11PISN	1500 mm × 1000 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 32844.00	2周 2周： 2周：1	 加入购物车
 PDOT1812-11PISN	1800 mm × 1200 mm × 110 mm	800 mm	气浮（空气弹簧）隔振	¥ 42143.00	2周 2周： 2周：1	 加入购物车
 PDOT1510-20PISN	1500 mm × 1000 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 34415.00	2周 2周： 2周：1	 加入购物车
 PDOT1812-20PISN	1800 mm × 1200 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 44598.00	2周 2周： 2周：1	 加入购物车
 PDOT2012-20PISN	2000 mm × 1200 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 48290.00	2周 2周： 2周：1	 加入购物车
 PDOT2015-20PISN	2000 mm × 1500 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 52660.00	2周 2周： 2周：1	 加入购物车
 PDOT2412-20PISN	2400 mm × 1200 mm × 200 mm	800 mm	气浮（空气弹簧）隔振	¥ 55663.00	2周 2周： 2周：1	 加入购物车
 PDOT2412-30PISN	2400 mm × 1200 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 57395.00	2周 2周： 2周：1	 加入购物车
 PDOT2415-30PISN	2400 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 68951.00	2周 2周： 2周：1	 加入购物车
 PDOT3015-30PISN	3000 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 88551.00	2周 2周： 2周：1	 加入购物车
 PDOT3515-30PISN	3500 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 98052.00	2周 2周： 2周：1	 加入购物车
 PDOT4015-30PISN	4000 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 110054.00	2周 2周： 2周：1	 加入购物车
 PDOT4515-30PISN	4500 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 122057.00	2周 2周： 2周：1	 加入购物车
 PDOT5015-30PISN	5000 mm × 1500 mm × 300 mm	800 mm	气浮（空气弹簧）隔振	¥ 134060.00	2周 2周： 2周：1	 加入购物车
 PDOT4515-45PISN	4500 mm × 1500 mm × 450 mm	800 mm	气浮（空气弹簧）隔振	¥ 126528.00	2周 2周： 2周：1	 加入购物车
 PDOT5015-45PISN	5000 mm × 1500 mm × 450 mm	800 mm	气浮（空气弹簧）隔振	¥ 139088.00	2周 2周： 2周：1	 加入购物车
 PDOT6015-45PISN	6000 mm × 1500 mm × 450 mm	800 mm	气浮（空气弹簧）隔振	¥ 164215.00	2周 2周： 2周：1	 加入购物车
