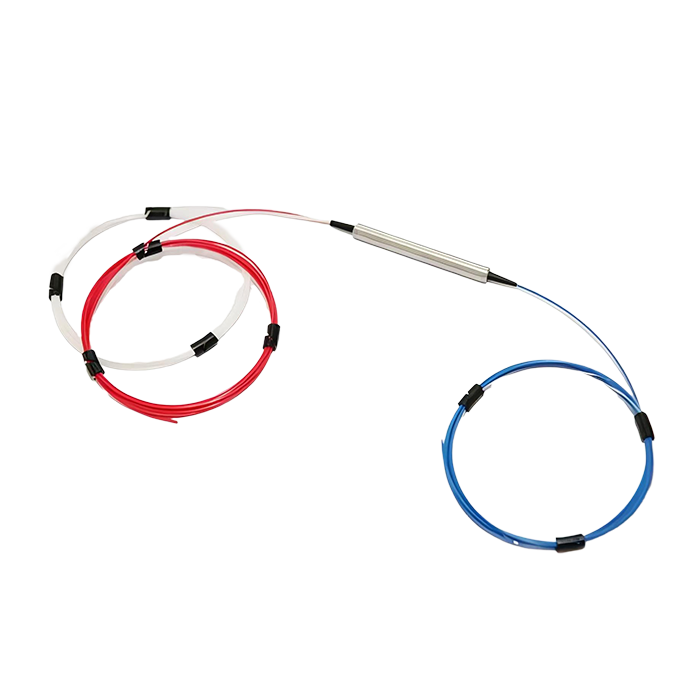

1.光纤环形器
基本原理：工作原理等同于隔离器，非互易器件

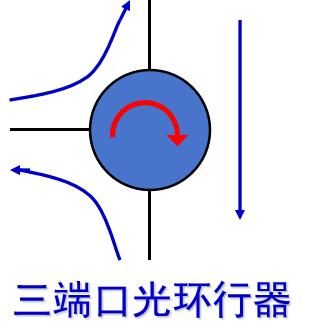

光传送顺序：1→2→3（3→1）
光环行器的实现方案很多，分透射式和反射式两大类，下面结合一种透射式光环行器介绍光环行器的原理
在该环行器中，光由端口1到端口2过程中，光束偏振态和位置的变换情况如图所示。由端口1输入的光经双折射晶体1后变成偏振方向相互垂直的两束光，它们经法拉第旋转器后，偏振方向向右旋转45°，再通过半波片后（偏振态与快轴程22.5°），偏振方向再向右转动45°，这两束光通过半波片后，偏振方向变成互相垂直，分别沿z和y方向，最后由分束/合束镜2合成一束光由端口2输出。
在该环行器中，光由端口2到端口3过程中光束偏振态和位置的变换情况如图所示。由端口2输入的光经双折射晶体2后变成偏振方向相互垂直且的两束光，它们经半波片后，偏振方向向左偏转45°，再通过法拉第旋转器后，光束偏振态向右偏转45°，偏振方向变回原来入射状态，然后由分束/合束镜1将两束光再次分开，再经由三角棱镜与PBS棱镜将两束光合束从端口3输出。(注：法拉第旋转器具有非互易性，正向传输和反向传输时偏振态的旋转方向一致；而波片具有互易性，正向传输和反向传输时偏振态的旋转方向相反。)
2.光纤环形器的应用
如图利用环行器和光纤布拉格光栅(FBG)从DWDM系统中分离光信道。DWDM输入信号从器件的端口1耦合，FBG器件连接在端口2上。FBG中反射的单波长重新从端口2进入环行器，然后转到端口3。其余信号透过FBG从顶部光纤输出。
如图环行器还可以用于单根光纤双向发送光信号。光纤两端各接一个环形器。每个环行器在一个方向加入信号，在另一个方向消除信号。
| 产品型号 | 中心波长（nm） | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|
|
CIRH-PM-780-N
|
780 | ¥ 14880.00 |
3周
|
|
| |
|
CIRH-PM-808-N
|
808 | ¥ 14880.00 |
3周
|
|
| |
|
CIRH-PM-850-N
|
850 | ¥ 14880.00 |
3周
|
|
| |
|
CIRH-PM-880-N
|
880 | ¥ 14880.00 |
3周
|
|
| |
|
CIRH-PM-980-N
|
980 | ¥ 11180.00 |
3周
|
|
| |
|
CIRH-PM-1030-N
|
1030 | ¥ 11180.00 |
3周
|
|
| |
|
CIRH-PM-1060-N
|
1060 | ¥ 11180.00 |
3周
|
|
| |
|
CIRH-PM-1310-N
|
1310 | ¥ 9800.00 |
4周
|
|
| |
|
CIRH-PM-1550-N
|
1550 | ¥ 9800.00 |
4周
|
|
| |
|
CIRH-PM-1950-N
|
1950 | ¥ 10800.00 |
4周
|
|
| |
|
CIRH-PM-2000-N
|
2000 | ¥ 10800.00 |
4周
|
|
|
