1.光纤衰减器是一种能降低光信号能量的光器件，用于对输入光功率的衰减，避免了由于输入光功率过强造成接收设备的损害。

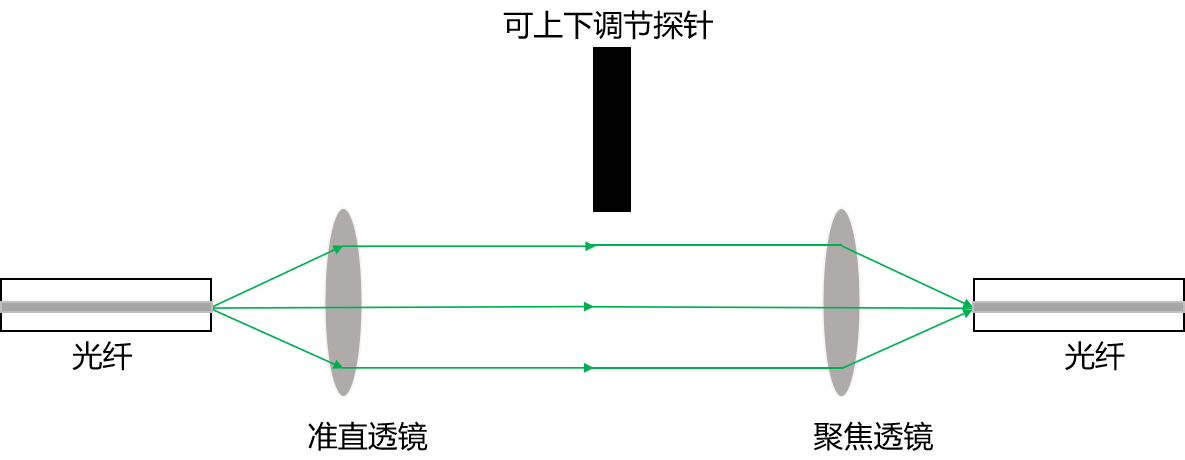

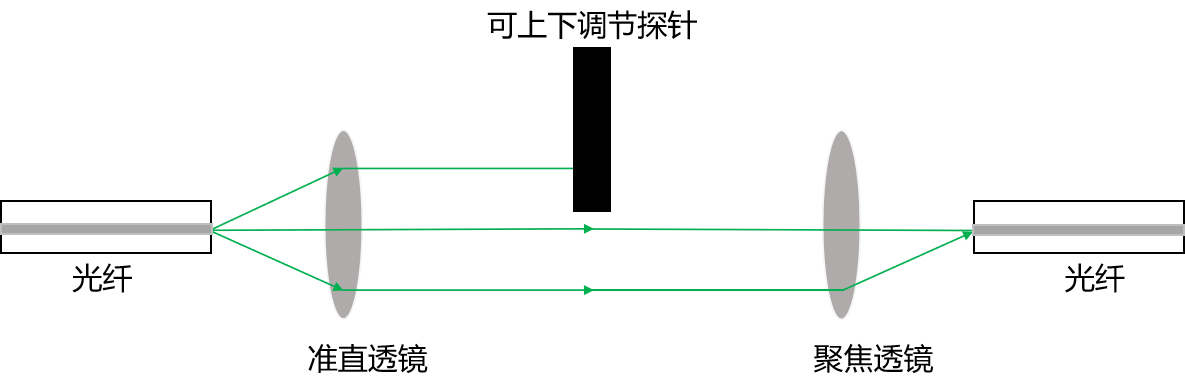

光纤输出通过准直透镜后变为准直光束，经过可上下调节探针，被遮挡一部分光束，其余光束通过聚焦透镜，输入回光纤中。随着调节探针下上移动，被遮挡光也同步被增多或者减少，形成衰减特性。
关键参数
衰减范围：当调节探针未阻拦光线时，所产生的衰减值，如下图所示，此衰减值即为透镜的最小衰减值又为典型插入损耗，计算公式为：IL=-10×lg（Pout/Pin）
当探针未遮挡光线时，输入光功率为100 mw，输出功率为99 mw时，那么该衰减器最小衰减量为：
IL=-10×lg（Pout/Pin）
=﹣10×lg（99/100）
=0.46 dB

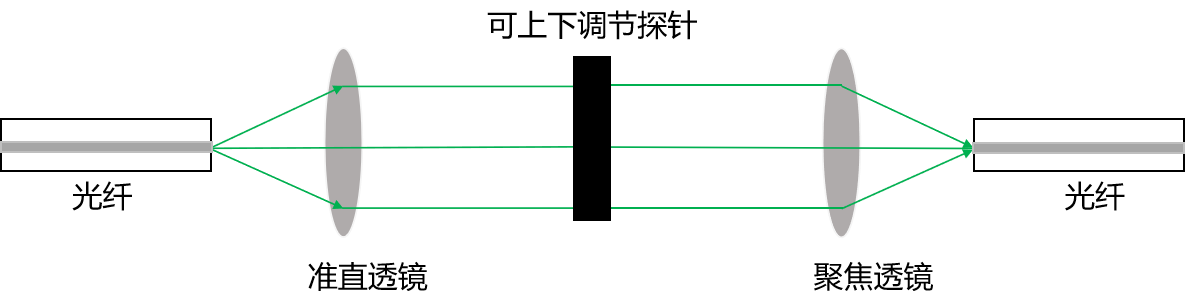

当调节探针将光线全部阻拦时，所产生的衰减值，如下图所示，此衰减值即为透镜的最大衰减值，计算公式为：
IL=-10×lg（Pout/Pin）
当探针未遮挡光线时，输入光功率为100 mw，输出功率为0.01 mw时，那么该衰减器最大衰减量为：
IL=-10×lg（Pout/Pin）
=﹣10×lg（0.01/100）
=40 dB
衰减器光线全遮挡结构图
| 产品型号 | 中心波长（nm） | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|
|
VOA-PM-532-FA
|
532 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-630-FA
|
630 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-780-FA
|
780 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-850-FA
|
850 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-980-FA
|
980 | ¥ 2480.00 |
3周
|
|
| |
|
VOA-PM-1064-FA
|
1064 | ¥ 2400.00 |
现货
现货
2周
|
|
| |
|
VOA-PM-1310-FA
|
1310 | ¥ 2400.00 |
现货
现货
2周
|
|
| |
|
VOA-PM-1480-FA
|
1480 | ¥ 2480.00 |
3周
|
|
| |
|
VOA-PM-1550-FA
|
1550 | ¥ 2400.00 |
现货
现货
2周
|
|
| |
|
VOA-PM-1650-FA
|
1650 | ¥ 2480.00 |
3周
|
|
| |
|
VOA-PM-2000-FA
|
2000 | ¥ 4880.00 |
3周
|
|
|
| 产品型号 | 中心波长（nm） | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|
|
VOA-PM-532-FU
|
532 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-630-FU
|
630 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-780-FU
|
780 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-850-FU
|
850 | ¥ 4280.00 |
3周
|
|
| |
|
VOA-PM-980-FU
|
980 | ¥ 2480.00 |
3周
|
|
| |
|
VOA-PM-1064-FU
|
1064 | ¥ 2400.00 |
现货
现货
2周
|
|
| |
|
VOA-PM-1310-FU
|
1310 | ¥ 2400.00 |
现货
现货
2周
|
|
| |
|
VOA-PM-1480-FU
|
1480 | ¥ 2480.00 |
3周
|
|
| |
|
VOA-PM-1550-FU
|
1550 | ¥ 2400.00 |
现货
现货
2周
|
|
| |
|
VOA-PM-1650-FU
|
1650 | ¥ 2480.00 |
3周
|
|
| |
|
VOA-PM-2000-FU
|
2000 | ¥ 4880.00 |
3周
|
|
|
