1.光纤基本参数

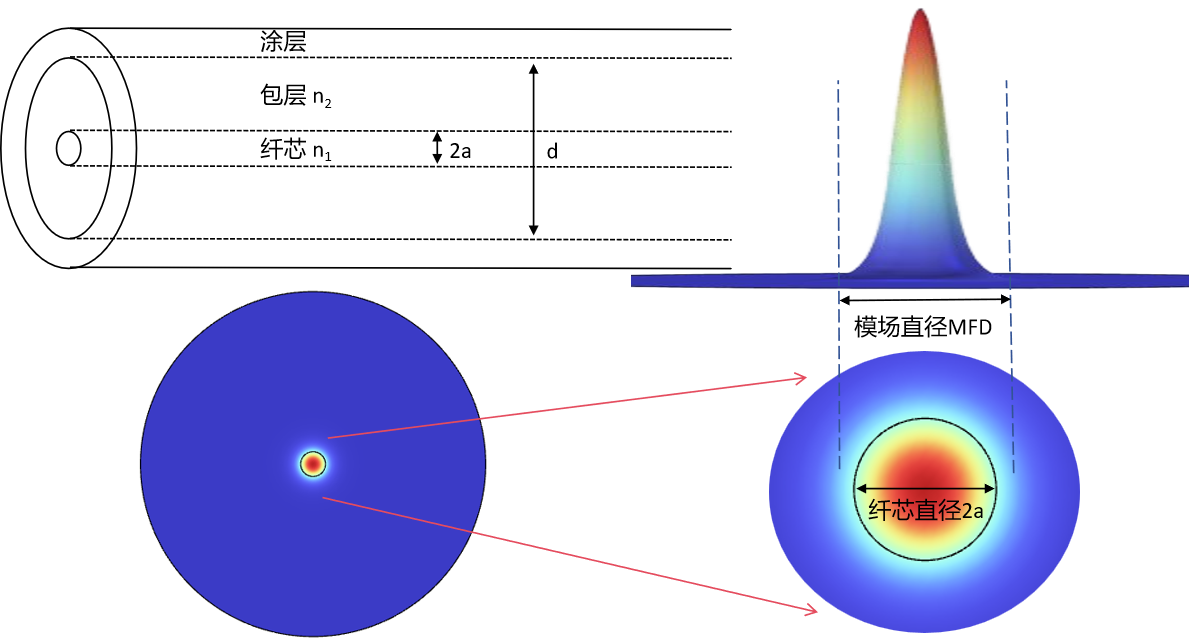

光纤通常由纤芯（直径2a，折射率n1），包层（直径d，折射率n2），涂层组成模场直径（MFD）是衡量单模光纤中传播的光的光束宽度的一个指标。它是波长、纤芯半径以及纤芯和包层折射率的函数。虽然光纤中的大部分光被捕获在纤芯内，但一小部分光在包层中传播。光可以近似为高斯功率分布，如图所示，其中MFD是光功率从峰值水平降低到1/e2的直径。
2.光纤模场匹配
光纤耦合过程中的总插入损耗是光学耦合系统的一个重要指标。光纤耦合的总插入损耗 由四部分构成：传输损耗、菲涅耳反射损耗、对准偏差损耗和模场失配损耗。其中，光纤中如弯曲、交叉等部分所造成的传输损耗可以通过合理的设计和制作来减少；菲涅耳反射损耗可以利用减反射膜和折射率匹配液来降低；对准偏差造成的损耗可以采用定位槽固定的方式，从而减少由于光纤波导的端面错位和端面不平行造成的对准偏差损耗。在光纤是理想准直的条件下，模场失配损耗在整个耦合损耗中所占 据的比例最大，也是最难解决的问题， 耦合效率η与模场匹配的关系可用光纤与光纤模场分布的重叠积分表示为

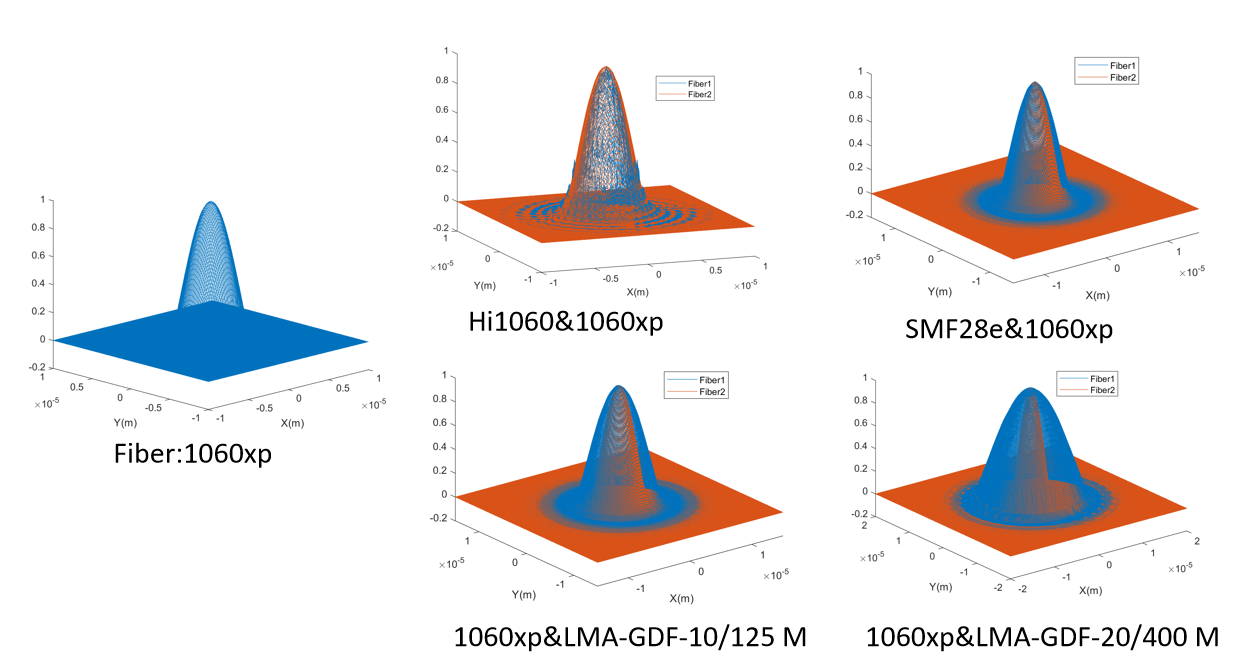

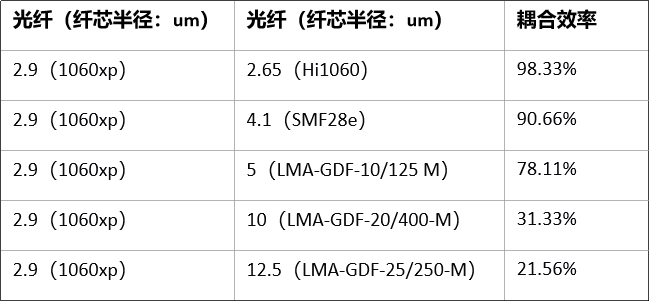

式中E1表示光纤1模场，E2表示光纤2模场。对于均匀光纤来说，基模场强在光纤横截面上近似为高斯分布，是圆对称的；简单地讲，纤芯直径相近的两个光纤，其模场分布也是相近的，其重叠积分计算得到的耦合效率也是最高的，若两根光纤纤芯直径相差太大，其耦合效率不可避免的也会很差。
3.光纤模场转换器

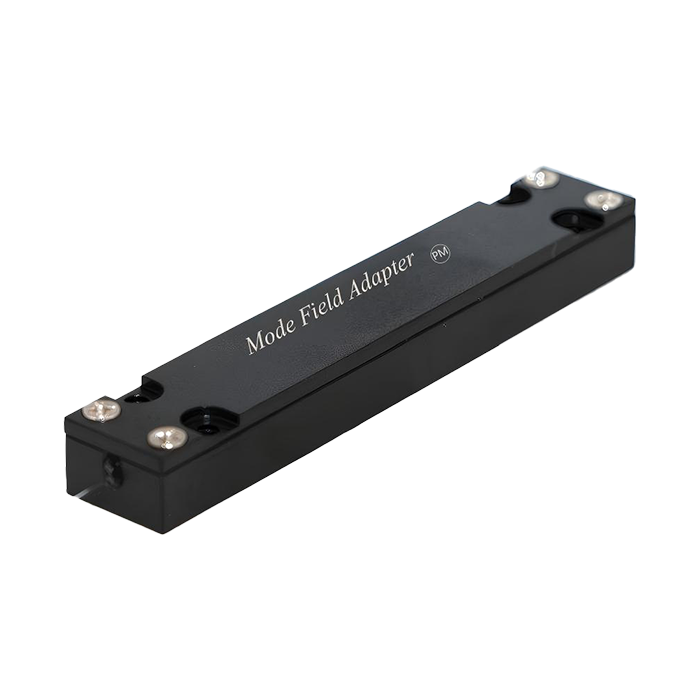

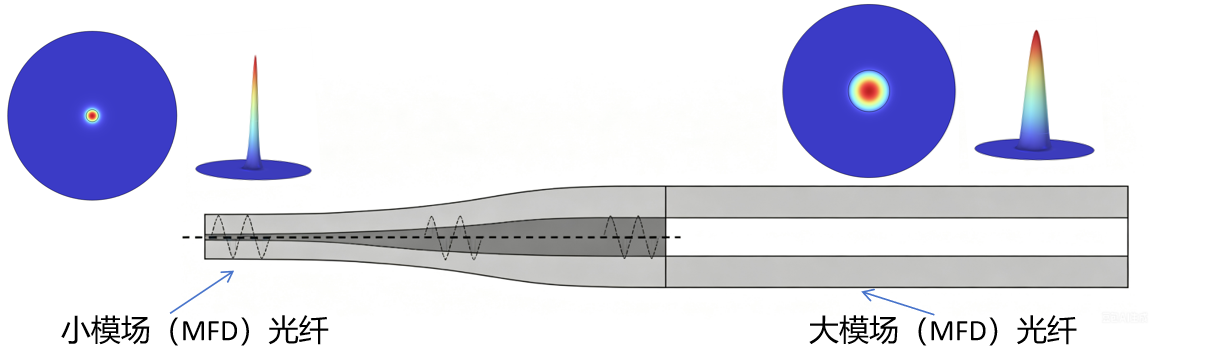

光纤模场适配器能够有效扩展光纤的模场，以匹配较大光纤的基模模场。同时反向使用，输出端用作输入端时可以压缩模场。
附：常用光纤类型
| 产品型号 | 工作波长（nm） | 输入光纤类型 | 输入光纤纤芯/包层直径（um） | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|---|---|
|
SMMFA1
|
1060 | 1060xp | 5.8/125 | ¥ 3680.00 |
3周
|
|
| |
|
SMMFA2
|
1060 | 1060xp | 5.8/125 | ¥ 3880.00 |
3周
|
|
| |
|
SMMFA3
|
1060 | 1060xp | 5.8/125 | ¥ 3680.00 |
3周
|
|
| |
|
SMMFA4
|
1060 | LMA-GDF-10/125-M | 10/125 | ¥ 3680.00 |
3周
|
|
| |
|
SMMFA5
|
1060 | LMA-GDF-10/125-M | 10/125 | ¥ 3880.00 |
3周
|
|
|
