1.体光栅

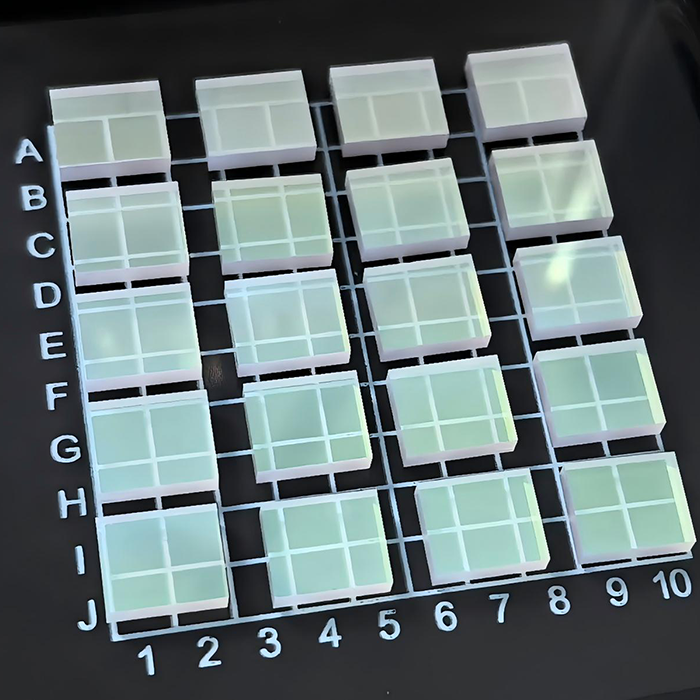

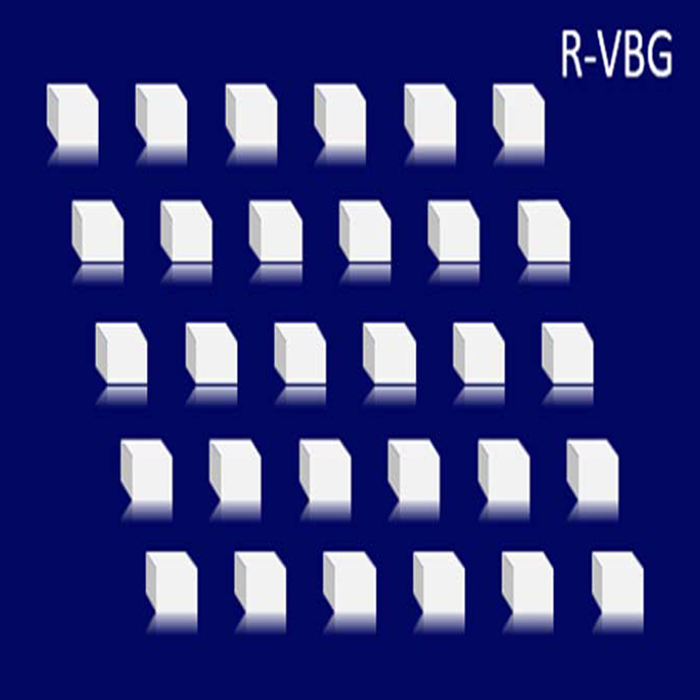

衍射光栅，不管是透射式或反射式，都能通过光栅中的重复结构分离不同波长的光。这种结构会影响入射光的振幅和/或相位，导致在出射光中发生干涉。在透射光栅中，这种重复结构可以看作是许多紧密排列的狭缝。求解照度作为波长和狭缝位置的函数，我们得到一个一般表达式，适用于θ_i= 0°时所有的衍射光栅：

此方程称为光栅方程。此方程表明，根据mλ值，间距为a的光栅将光以离散的角度(θ_m)偏转，其中是主极大级次。衍射角θ_m是正交于衍射光栅的表面测量的出射角。从方程容易看出，对于给定级次m，不同波长的光将会以不同的角度从光栅出射。对于白光光源，这相当于与角度相关的连续光谱。

2.透射光栅

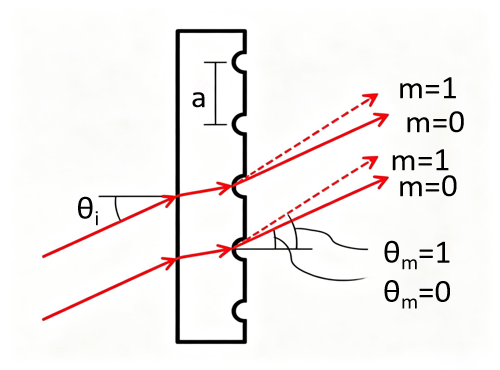

一种常见的光栅类型是透射光栅。图为具有表面凹槽的透射光栅示例，它通过在透明基底上刻划一系列重复的、且间距为a的窄凹槽制造而成。这种结构创造了光可以散射的区域。

光以角度θ_i入射在光栅上，此角度根据入射表面的法线测得。级次为m的光从光栅出射的角度为θ_m，此角度是相对出射表面的法线而言的。利用一些几何转换关系以及一般光栅方程，可以得到透射光栅的表达式：

此处，如果入射光和衍射光分立于光栅表面法线的两侧，则θ_m和θ_i都为正值，如图所示。如果它们在光栅法线的相同一侧，则θ_m必须视为负值。

3.反射光栅

另一种十分常见的衍射光学元件是反射光栅。反射光栅一般是先将金属膜沉积在光学元件上，再在表面刻划平行凹槽制造而成。反射光栅也可以由环氧树脂和/或塑料为原料，根据底版模型压印制造。总之，光在刻划表面以不同角度反射，对应不同的级次和波长。图是反射光栅的示例。利用上述类似的几何设置，可以得到反射光栅的光栅方程：
