一、光学实验中的光路切换难题

在高校光电实验室、科研院所的光学实验中，研究人员经常需要在同一条光路上进行对比实验——有时需要插入反射镜改变光路方向，有时又需要移除镜片让光束直接通过。传统的方式是反复拆装镜架，不仅耗时费力，更重要的是每次重新安装都需要重新对准光路，严重影响实验效率和数据的可重复性。

通常高校光电实验室的研究员，在进行一项激光干涉测量实验中，需要频繁地在光路中插入和移除分束镜，以对比不同光路配置下的测量结果。每次更换镜片，都要花费十几分钟重新调整镜架的角度和位置，确保光束精确对准。一天下来，大量的时间都浪费在了光路调整上，真正用于数据采集的时间却少之又少。

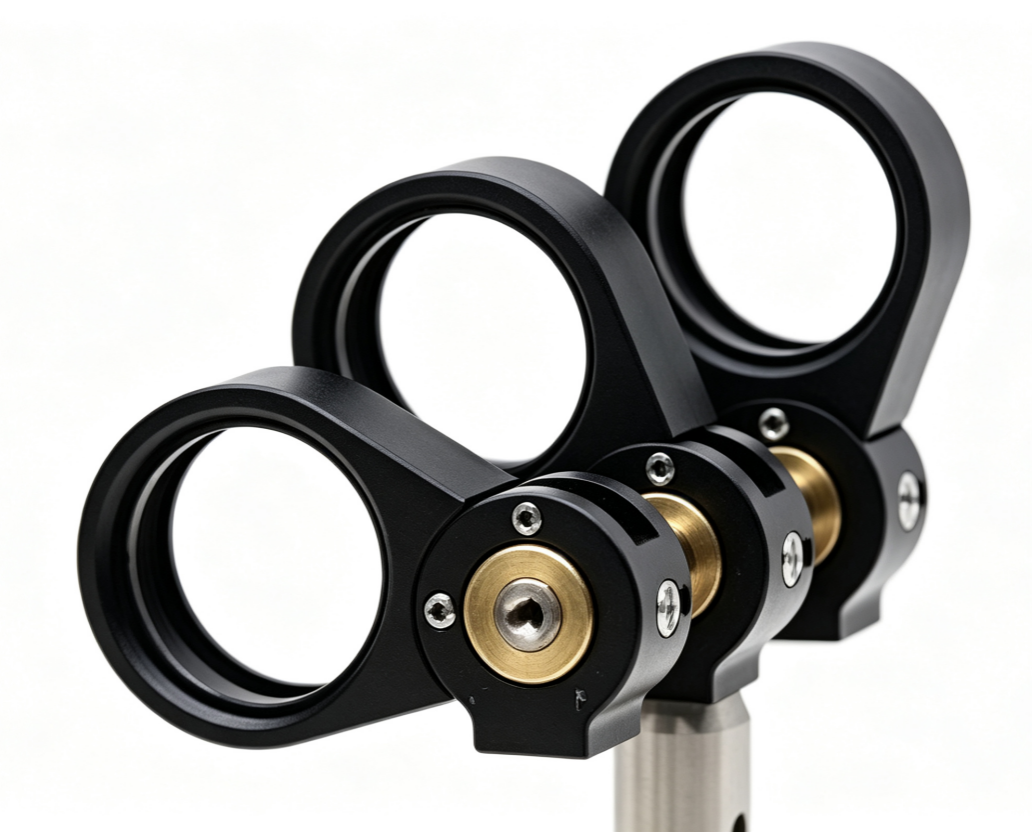

图 1 RCRM系列90度翻转镜架

如果你也面临同样的困扰，那么RCRM系列90度翻转镜架将是你的理想选择。这款专为光学实验设计的翻转镜架，能够让你在一秒钟内完成光学元件的插入与移出，无需重新对准，完美解决光路切换的痛点。

二、光路快速切换：RCRM系列90度翻转镜架

RCRM 系列 90° 翻转镜架是光品汇推出的专业光学调整器件，主要用于反射镜、分束镜、滤光片等圆形光学元件的光路快速切换。设备内置精密制动机构，对 0° 工作位与 90° 避让位实现机械限位定位，镜片完成翻转动作后可稳定复现初始位置，拥有极高的重复定位性能，有效降低多次切换光路带来的重新对准工作量。

核心技术要点

（1）精密定位机构，重复精度高

产品内部精心设计了定位槽精密定位机构，在0°和90°两个位置实现精准制动。每次翻转后，光学元件都能精确回到原位，无需重新调整光路，大大提高了实验效率和数据的可重复性。

（2）90度翻转设计，操作便捷

采用旋转式90度翻转设计，只需轻轻一翻，即可将光学元件插入或移出光路。操作简单直观，单手即可完成，让光路切换变得轻松自如。在0°至90°之间的任意角度，也可通过锁紧螺丝固定，满足不同实验需求。

（3）优质铝合金材质，稳定耐用

主体采用6061-T6优质铝合金材质，经过精密加工和黑色阳极氧化表面处理，不仅外观精致，更具有重量轻、强度高、耐腐蚀等优点。整体结构紧凑稳固，有效减少振动对光路的影响，确保长时间使用的稳定性。

（4）灵活安装方式，兼容性强

产品配备多种安装孔位，支持M4标准螺纹规格，可方便地安装在光学接杆、光学平台或其他光机组件上。同时兼容多种尺寸的光学元件，常见的12.7 mm、25.4 mm、50.8 mm都能轻松装卡。

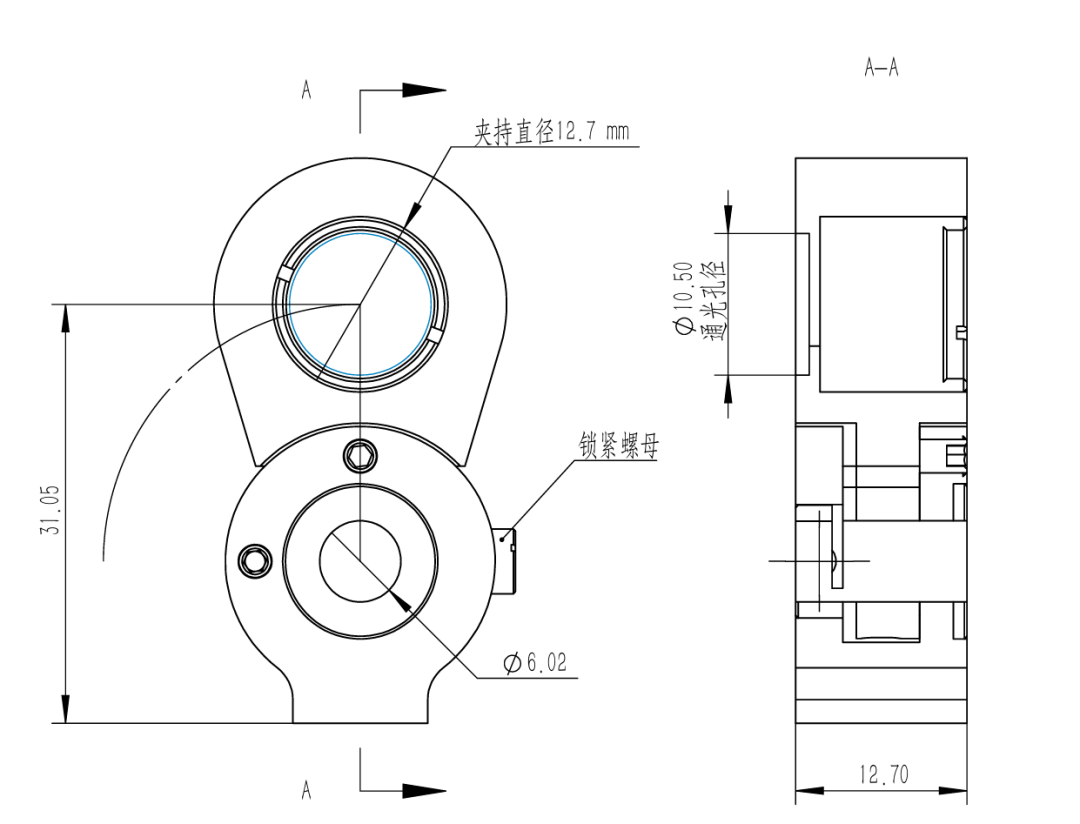

图 2 RCRM-12.7产品图纸

技术参数

三、多场景适配，覆盖光学科研与教学

（1）对比实验光路切换

在需要对比有/无某光学元件的实验中，翻转调整架可以快速实现光路的切换，确保实验条件的一致性，提高数据的可靠性。

（2）多通道光路系统

在多通道成像、多光束干涉等复杂光路系统中，翻转调整架可以灵活控制各条光路的通断，实现不同实验配置的快速切换。

（3）教学演示实验

在光学教学实验中，翻转调整架可以直观地展示光学元件对光路的影响，让学生清晰地观察到镜片插入和移出时的光路变化。

（4） 激光系统光路控制

在激光加工、激光测量等应用场景中，翻转调整架可以作为光路开关使用，快速控制激光束的通断或方向。

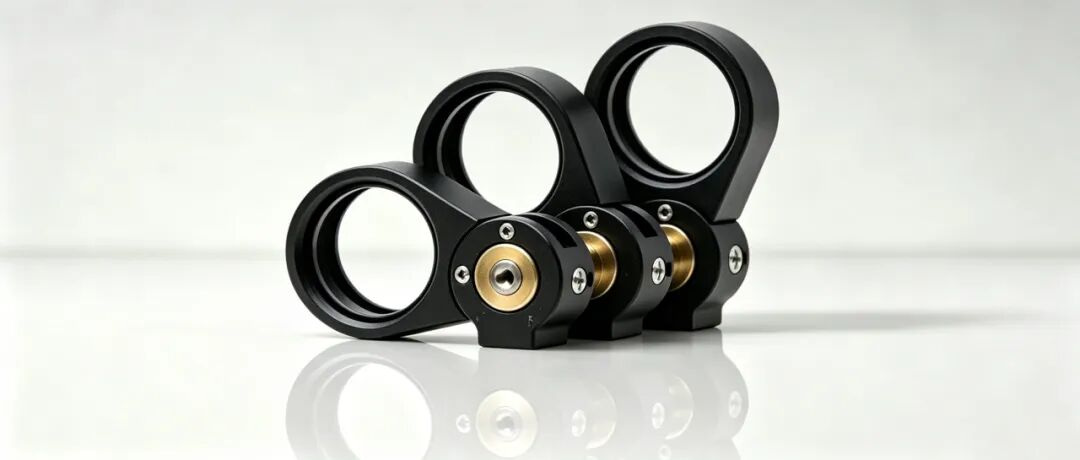

光品汇RCRM系列90度翻转镜架

RCRM系列90度翻转镜架以其精准的定位、便捷的操作和优良的品质，成为光学实验室中不可或缺的得力助手。无论是科研实验还是教学演示，它都能帮助你高效完成光路切换，让你的光学实验更加得心应手。

如果你还在为频繁拆装镜架、反复对准光路而烦恼，不妨试试这款RCRM系列90度翻转镜架，让你的光学实验效率提升一个台阶！
