在工业自动化、智能装备飞速发展的今天，运动控制器的应用已经非常成熟——从手机生产线的精密焊接，到3D打印机的精准成型，背后都离不开运动控制器的“精准操控”。它就像智能装备的“大脑”，指挥着执行机构按照预设的轨迹、速度和精度完成各类运动任务。

一、什么是运动控制器

（一）通俗理解运动控制器

  简单来说，运动控制器是一种专门用于控制电动滑台运动的“指挥中心”，它接收上位机（如电脑、PLC）的指令，结合传感器反馈的信息，通过计算和处理，向执行机构（如电机）发送精准的控制信号，实现对机械运动的位置、速度、加速度、转矩等参数的精确控制。

  从专业角度来说，运动控制通常是指在复杂条件下，将预定的控制方案、规划指令转变成期望的机械运动，实现机械运动精确的位置控制、速度控制、加速度控制、转矩或力的控制。而运动控制器，就是实现这一过程的核心器件，它以中央逻辑控制单元为核心、以传感器为信号接收元件、以电机或动力装置和执行单元为控制对象，是决定自动控制系统性能的关键部件。

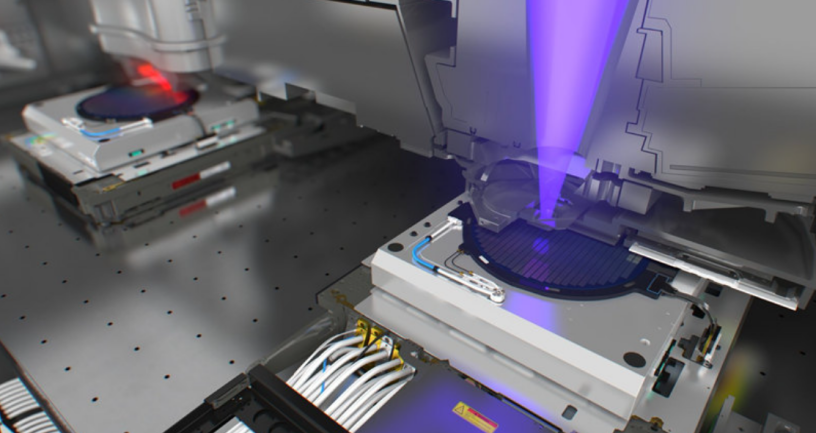

图 1 半导体中的运动控制^[1]

（二）核心作用

  运动控制器的核心作用，本质上是“精准控制、高效协同”，具体可分为以下4点，用通俗的语言就能理解：

  1.精准定位：这是运动控制器最基础的作用，能够控制执行机构（如电机）精准到达预设位置，误差可根据需求控制在微米级甚至纳米级，满足高精度生产需求。比如数控机床加工零件时，运动控制器控制刀具精准移动到指定坐标，确保零件尺寸符合要求。

  2.速度调控：根据生产需求，灵活调节执行机构的运动速度，既能实现高速运动提高生产效率，也能实现低速平稳运动保证加工精度。例如，激光切割时，直线切割可高速移动，拐角处可减速，避免切割偏差。

  3.轨迹规划：根据预设的运动路径，自动规划执行机构的运动轨迹，支持直线、圆弧、曲线等多种轨迹模式，满足复杂运动需求。比如3D打印机，运动控制器规划打印头的三维运动轨迹，将耗材逐层堆积，形成复杂的3D模型。

  4.协同控制：当多个执行机构协同工作时，运动控制器能够实现多轴同步控制，确保各个机构的运动协调一致，避免干扰。比如工业机器人的多关节协同，运动控制器控制每个关节的运动速度和角度，让机器人手臂流畅完成复杂动作。

二、运动控制器的分类：5类常见类型详解

  根据控制的电机类型和工作原理，运动控制器主要可分为5类：二相步进运动控制器、五相步进运动控制器、伺服电机运动控制器、压电驱动运动控制器、音圈电机运动控制器。每一类都有其独特的特点，下面我们逐一科普，重点讲解它们的特点和系统机构组成。

（一）二相步进运动控制器

核心特点:

  二相步进运动控制器，是最常见、最基础的一种运动控制器，主要控制二相步进电机，核心特点是“简单、经济、易操作”，具体表现为：

  • 结构简单：相比其他类型的控制器，二相步进控制器的电路设计简单，零部件较少，价格相对便宜，是入门级运动控制的首选。

  • 控制精度适中：步进精度通常在15°和0.9°之间，能够满足大部分中低精度的运动需求，如普通的传送带、小型打印机、玩具机器人等。

  • 响应速度较快：启动和停止的响应时间短，适合间歇性运动的场景，比如自动送料、点位搬运等。

  • 开环控制为主：大部分二相步进控制器采用开环控制（无需传感器反馈），控制逻辑简单，但存在“失步”风险（即电机实际运动位置与控制器指令位置不一致），不适合高精度、大负载的场景。

  • 驱动方式灵活：通常采用H桥电路驱动，通过控制电机绕组的电流流向和通断，实现电机的正反转和步进运动，电流在电机绕组中有两种可能的流向，属于双极电机驱动模式。

（二）五相步进运动控制器

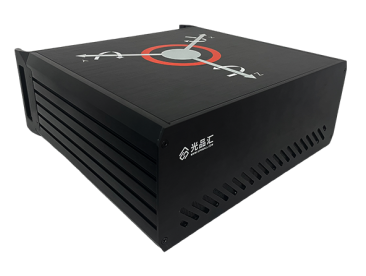

图 2 光品汇的五相步进电机控制器^[1]

核心特点：

  五相步进运动控制器，主要控制五相步进电机，是在二相步进控制器的基础上升级而来，核心特点是“高精度、低振动、大扭矩”，具体表现为：

  • 精度更高：步进角度更小，通常在0.36°~0.72°之间，比二相步进电机的精度提升一倍以上，能够满足中高精度的运动需求，如精密仪器、小型数控机床等。

  • 振动和噪音低：五相步进电机的绕组分布更均匀，通电时产生的磁场更平稳，电机转动时的振动和噪音远低于二相步进电机，适合对运行平稳性要求高的场景，如医疗设备、精密检测仪器等。

  • 扭矩更大：在相同体积下，五相步进电机的输出扭矩比二相步进电机大，能够带动更大的负载，同时启动扭矩大，不易出现“堵转”（电机通电但无法转动）现象。

  • 控制更平稳：采用细分驱动技术（通过配置驱动组件，产生占空比不同的方波，在电机线圈内产生多种不同幅值的电流来实现细分驱动），可将步进角度进一步细分（如细分到1000步/转），运动更平稳，无明显的“步进感”。

  • 成本较高：相比二相步进控制器，五相步进控制器的电路设计更复杂，电机成本也更高，适合对精度和平稳性有较高要求的场景，不适合低成本、低精度的入门级应用。

（三）伺服电机运动控制器

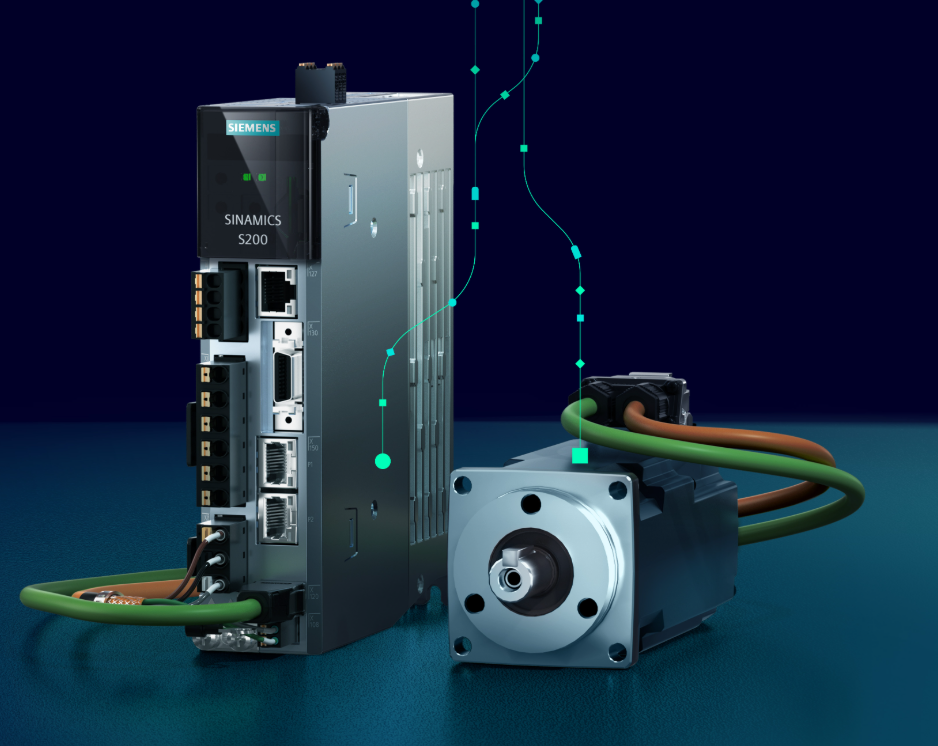

图 3 西门子的一款运动控制系统^[3]

核心特点：

  伺服电机运动控制器，是目前应用最广泛、精度最高的一种运动控制器，主要控制伺服电机，核心特点是“高精度、高响应、高稳定性”，相当于运动控制器中的“高端款”，具体表现为：

  • 精度极高：采用闭环控制（必配位置传感器），控制精度可达到微米级甚至纳米级，能够精准跟踪指令轨迹，无失步风险，适合高精度加工、精密检测等场景，如芯片制造、航空航天零部件加工等。

  • 响应速度极快：启动、停止、加速、减速的响应时间短（通常在毫秒级），能够快速跟踪指令变化，适合高速、高频运动的场景，如高速贴片机、激光切割设备等。

  • 稳定性好：采用矢量控制算法（目前主流的伺服驱动器均采用基于矢量控制的电流、速度、位置三闭环控制算法），电机运行平稳，扭矩波动小，即使在低速运行时，也不会出现“爬行”现象，适合长时间连续工作的场景。

  • 扭矩可控：能够根据负载变化，自动调节输出扭矩，避免过载损坏设备，同时在低速运行时，可输出较大的扭矩，满足大负载、低速平稳运行的需求。一般来说，伺服驱动器具有数分钟甚至半小时内1.5倍以上的过载能力，在短时间内可以过载4~6倍而不损坏。

  • 成本较高：伺服控制器、伺服电机和传感器的成本都较高，控制逻辑复杂，需要专业人员进行调试，适合对精度和性能有高要求的中高端应用。

（四）压电驱动运动控制器

核心特点：

  压电驱动运动控制器，是一种特殊的运动控制器，主要控制压电陶瓷执行器，核心特点是“超高精度、微位移、低噪音”，属于“精密款”，主要应用于微观操作场景，具体表现为：

  • 精度极高：控制精度可达到纳米级（10⁻⁹米），能够实现微位移控制（位移量通常在几纳米到几十微米之间），是目前精度最高的运动控制器之一，适合微观操作、精密检测等场景，如纳米材料加工、生物芯片操作、光学仪器调节等。

  • 响应速度快：压电陶瓷的响应时间极短（微秒级），能够快速实现位移变化，适合高频微振动、快速定位等场景，如激光光束稳定、振动补偿等。

  • 体积小、重量轻：压电执行器的体积很小，对应的控制器也可以设计得小巧紧凑，适合安装在空间有限的设备中，如微型机器人、便携式精密仪器等。

  • 低噪音、无磨损：压电驱动采用逆压电效应（电压作用下产生形变），无机械摩擦，运行时噪音极低，无磨损，使用寿命长，适合长时间连续工作的精密设备。

  • 负载能力弱：压电执行器的输出力较小，只能带动微小负载，不适合大负载运动场景；同时成本较高，控制逻辑复杂，主要应用于高端精密领域。其功耗很低，静态维持时功耗接近零，且不受磁场干扰，能在特殊环境中稳定工作。

（五）音圈电机运动控制器

核心特点：

  音圈电机运动控制器，主要控制音圈电机，核心特点是“高频响应、高精度、小行程”，属于“高速精密款”，主要应用于短行程、高频往复运动的场景，具体表现为：

  • 响应速度极快：音圈电机的响应时间在毫秒级甚至微秒级，能够实现高频往复运动（频率可达几百赫兹），适合高速定位、高频振动等场景，如光谱扫描、高速分拣、超声检测等。例如，星载高精度太阳辐射照度光谱仪中，音圈电机带动光栅旋转实现光谱扫描，就需要音圈电机控制器的高频响应支持。

  • 定位精度高：采用闭环控制，控制精度可达到微米级，能够精准控制短行程内的位移，适合短行程、高精度定位的场景，如芯片测试、微型装配等。通过三环比例-积分-微分（PID）控制，可进一步提升定位精度，满足高端设备的需求。

  • 行程短：音圈电机的行程通常在几毫米到几十毫米之间，属于短行程运动控制器，不适合长行程运动场景。

  • 无磨损、低噪音：音圈电机采用电磁驱动，无机械齿轮、丝杠等传动部件，运行时无磨损，噪音极低，使用寿命长，适合长时间高频工作的场景。

  • 成本较高：音圈电机和控制器的成本较高，控制逻辑复杂，主要应用于高端精密设备，如医疗设备、航空航天设备等。

三、运动控制器的安装使用说明及维护

  无论是哪种类型的运动控制器，其安装、使用和维护都有一些通用的规范和注意事项，遵循这些规范，能够确保控制器稳定运行，延长使用寿命，同时避免安全事故。下面我们从安装、使用、维护三个方面，进行通俗的科普说明，适用于大部分常见的运动控制器。

（一）安装说明

  运动控制器的安装核心是“固定牢固、接线正确、远离干扰”，具体步骤和注意事项如下：

  1. 安装环境要求

  • 温度：安装环境的温度应控制在0~40℃之间，避免高温环境（如靠近发热设备），高温会导致控制器内部元件老化，影响性能和使用寿命；同时避免低温环境，低温会影响电子元件的正常工作。

  • 湿度：环境湿度应控制在20%~80%之间，避免潮湿环境，潮湿会导致控制器内部短路，损坏设备；同时避免干燥环境，干燥容易产生静电，干扰控制信号。

  • 远离干扰源：运动控制器应远离变频器、大功率电机、电焊机等强电磁干扰设备，避免电磁干扰影响控制信号，导致控制器工作异常。如果无法远离，应采取屏蔽措施（如使用屏蔽线、安装屏蔽罩）。

  • 安装位置：选择平整、牢固的安装面，避免安装在振动较大的设备上（如振动筛），振动会导致控制器内部元件松动，影响工作稳定性；同时预留足够的散热空间（控制器周围至少预留10cm的空间），方便散热。对于运动控制卡类控制器，需插入电脑扩展槽内，确保与计算机底板接触良好、可靠。

  2. 安装步骤（通用步骤）

  · 固定控制器：将控制器通过螺丝固定在安装面上，确保固定牢固，无松动，避免运行时产生振动。对于机箱式控制器，可直接放置在平整的工作台面上，确保机身稳定；对于运动控制卡，需关闭主机电源，打开计算机机箱盖，将控制卡插入插口形式匹配的扩展槽内，轻按两侧确保稳固，旋紧板卡的紧固螺钉后盖好机箱盖。

  · 接线：按照控制器的说明书，正确连接各部分线路。

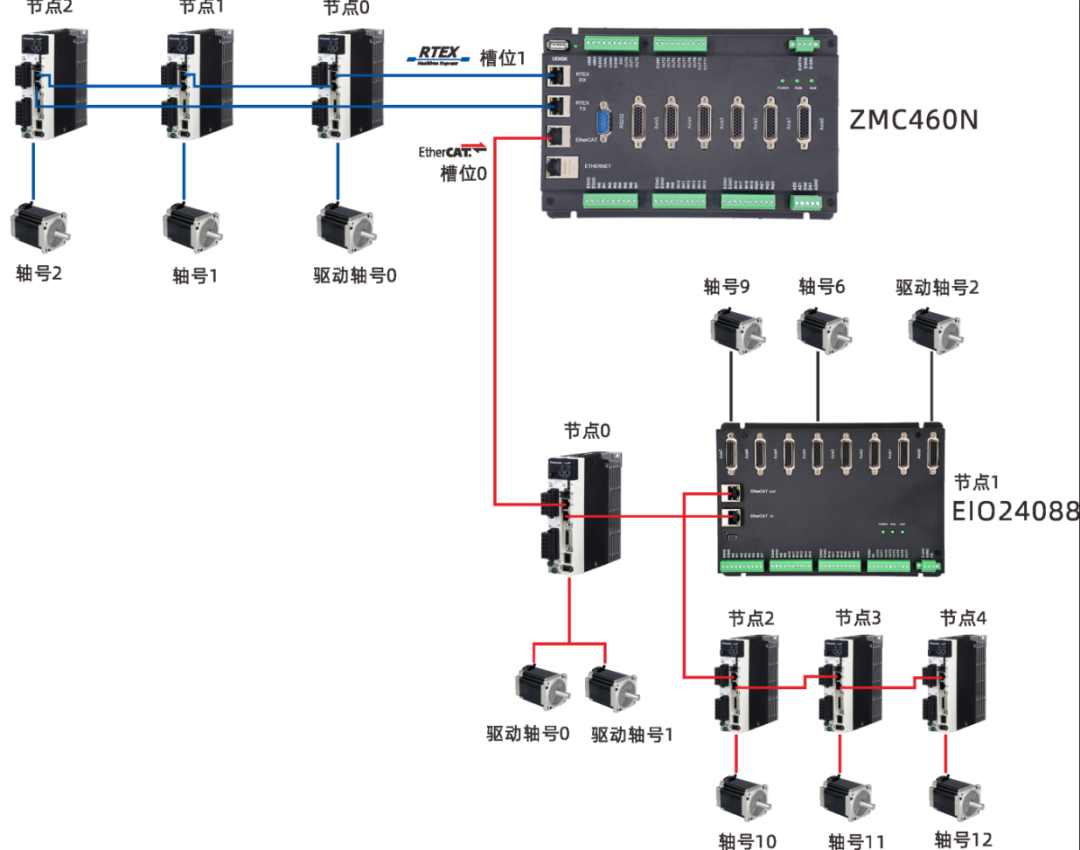

图 4 一种控制器的接线图解^[4]

（二）使用说明

  运动控制器的使用核心是“正确设置参数、规范操作、避免误操作”，具体注意事项如下：

  1. 电源启动：接通电源前，再次检查接线是否正确，确认无误后，先打开控制器的电源开关，再打开上位机和其他相关设备的电源，避免瞬间电流冲击损坏设备。关闭电源时，先关闭上位机和其他设备的电源，再关闭控制器的电源。

  2. 参数设置：根据实际应用需求，在控制器或上位机软件中设置相关参数，如运动速度、加速度、位置精度、细分步数（步进控制器）、控制模式（伺服控制器）等。参数设置需遵循说明书的要求，不要随意修改参数，尤其是核心参数（如电流、电压），修改不当会损坏设备。例如，伺服控制器的位置比例增益、速度比例增益等参数，需根据伺服系统型号和负载情况确定，在系统不产生振荡的条件下，尽量设定合适的值。

  3. 试运行：参数设置完成后，进行试运行，先空载试运行（不带动负载），观察控制器和电机的工作状态，确认电机转动正常、无异常噪音、无振动，反馈信号稳定，然后再进行带负载试运行。试运行过程中，密切关注设备的运行状态，发现异常及时停机检查。对于数控系统类控制器，试运行前可先进行模拟仿真，检查加工程序是否出错，加工结果是否满意。

  4. 正常操作：运行过程中，不要随意切换控制模式、修改参数，不要强行停止电机转动，避免损坏控制器和电机。如果需要暂停运行，应通过控制器或上位机的暂停按钮操作，暂停后如需重启，需确认设备状态正常后再重启。操作时可根据需求调整进给倍率等参数，灵活适配加工需求。

  5. 故障处理：运行过程中如果出现异常（如电机不转、运动精度偏差大、报警指示灯亮起），应立即停机，切断电源，排查故障。故障排查可参考说明书的故障排查指南，重点检查接线、参数设置、传感器、电机等部分，排除故障后再重新启动设备。例如，电机不转时，可检查电源接线、电机接线是否松动，参数设置是否正确；报警时，可根据报警代码查找故障原因。

（三）维护说明

  运动控制器的维护核心是“定期清洁、检查、保养”，定期维护能够延长设备使用寿命，确保设备长期稳定运行，具体维护内容如下：

  1. 日常清洁：每天使用干燥的抹布，清洁控制器的表面，去除灰尘、油污等杂物，避免灰尘进入控制器内部，影响电子元件的工作。清洁时，需切断电源，不要使用潮湿的抹布，避免短路。对于运动控制卡，可定期打开机箱，用吹风机清理灰尘，确保散热良好。

  2. 定期检查（每周1次）：

  ￮ 检查接线：检查各线路的连接情况，确认无松动、脱落、氧化等问题，如有氧化，需及时清理氧化层，重新接线。

  ￮ 检查电源：检查电源电压是否稳定，电源线路是否有破损、老化等问题，如有问题及时更换。

  ￮ 检查散热：检查控制器的散热片、风扇是否清洁，风扇是否正常转动，如有灰尘堵塞，需及时清理；如果风扇损坏，需及时更换，避免控制器过热。

  ￮ 检查传感器：检查传感器的安装情况，确认无松动、偏移，反馈信号是否稳定，如有问题及时调整或更换。

  3. 定期保养（每月1次）：

  ￮ 润滑：对于有机械部件的控制器（如部分直驱控制器的导轨），需定期添加润滑油，减少机械磨损，确保运动顺畅。

  ￮ 参数检查：检查控制器的参数设置，确认参数无异常变化，如有变化，及时调整回正常参数。

  ￮ 元件检查：检查控制器内部的电子元件（如电容、电阻）是否有鼓包、老化等问题，如有问题及时更换，避免故障扩大。

  4. 长期停用保养：如果控制器长期不使用（超过1个月），应切断电源，清洁控制器表面和内部，将控制器放置在干燥、通风的环境中，定期（每月1次）接通电源，运行10~15分钟，避免电子元件老化。对于运动控制卡，需妥善存放，避免碰撞、损坏。

  5. 专业维护：如果控制器出现复杂故障，无法自行排查，应联系专业的维修人员进行维护，不要自行拆卸控制器，以免损坏内部元件。同时，可定期联系厂家进行专业检测和保养，确保设备性能稳定。
