在激光实验、精密光学检测、光电设备集成、光路系统搭建过程中，很多用户都会遇到一个共性难题：传统侧向调节光学镜架，需要预留充足的侧面操作空间。当光路器件排布密集、设备腔体空间狭小、多镜架近距离拼接安装时，侧面调节位极易被遮挡，不仅微调操作束手束脚、调试效率极低，还容易在调节过程中触碰周边光学元件，造成光路偏移、镜片损伤，严重影响实验精度与设备稳定性。同时，普通镜架材质易氧化、夹持力度不均、无锁紧结构，长期使用后会出现镜片松动、角度漂移、光路失准等问题，大幅增加设备运维成本与实验误差。

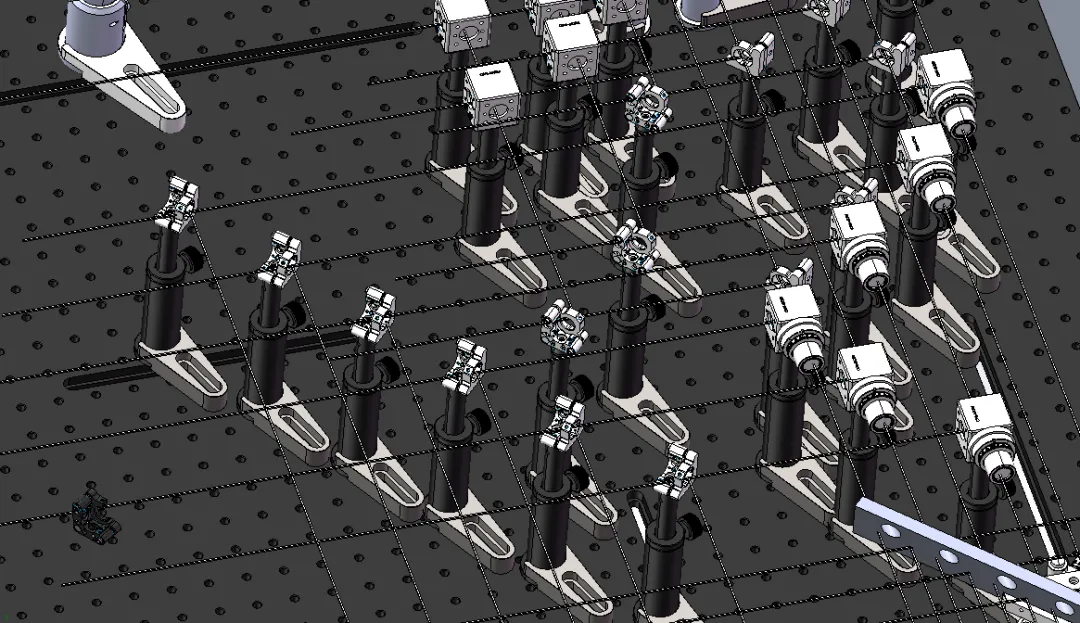

图1 间距为10mm的紧凑型光路

  针对以上行业痛点，这款上方调节式高稳定光学镜架针对性优化结构设计，兼顾空间适配性、调节便捷度、夹持稳定性与耐用性，完美适配狭小空间光路搭建、精密光学器件固定、长期工况稳定运行等各类场景，是科研实验室、光电设备研发、工业光学检测的优选配套配件。

一、全铝阳极氧化材质，坚固耐用适配多场景工况

  产品整体采用优质铝合金一体成型，材质刚性充足、结构稳固，从根源上避免镜架变形、晃动等问题。表面经过黑色硬质阳极氧化工艺处理，大幅提升耐磨、防腐蚀、抗氧化性能，能够有效抵御实验室粉尘、轻微潮湿、常规工业环境侵蚀。相较于普通喷漆、电镀镜架，该工艺不易掉漆、耐磨损、使用寿命更长，同时哑光黑色外观可有效减少光线反射干扰，规避杂光对精密光路的影响，保障光学实验与设备运行的精准性，长期使用依旧性能稳定、外观规整。

二、上方调节结构，极致节省安装调试空间

  区别于传统镜架侧向调节的设计短板，本产品采用创新顶部调节布局，将所有调节操作点位集中于镜架上方，根据图2和图3 图纸所示，上方调节镜架整体厚度仅为17mm，常规的传统25.4mm镜架的厚度已经达到了54.5mm的厚度，大幅减少了空间占用，因此无需预留侧面操作空间。在器件密集排布、光路紧凑、设备腔体狭窄的场景下，可实现无遮挡精准微调，彻底解决传统镜架“装得下、调不了”的行业难题。该结构大幅降低了镜架整体装配占位，支持多镜架近距离拼接安装，不干涉周边光学元器件，不遮挡光路走向，极大提升了光路系统的集成度与规整度，适配各类小型化、紧凑型光电设备的研发与改造。

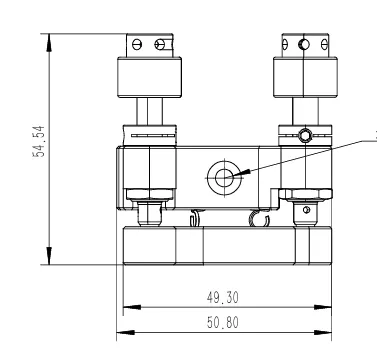

图2 传统镜架厚度图示

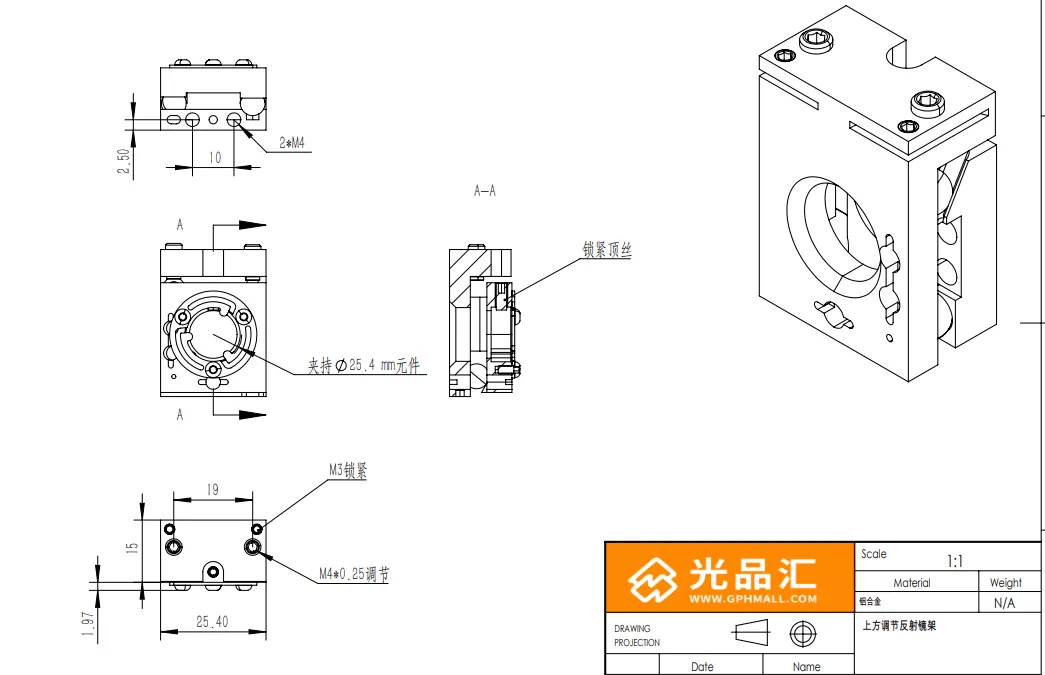

图3 TARM-25.4图纸

三、全自带锁紧功能，长效锁定光路精度

  光学系统的核心要求是长期稳定、零偏移。根据图3所示，这款上方调节镜架内置专属锁紧限位机构，在角度微调完成、光路校准精准后，可直接锁死调节结构，牢牢固定镜架角度与位置。有效规避设备震动、环境轻微扰动、长期运行老化带来的角度漂移、镜片移位等问题，杜绝光路偏差、实验数据失真、设备运行故障等情况。无论是短期精密实验调试，还是工业设备长期连续工况，都能持续保持高精度状态，大幅提升光路系统的稳定性与可靠性，减少反复校准的繁琐操作。

四 、挠性弹片夹持，无损稳固固定光学元件

  针对普通镜架硬性夹持易压伤镜片、夹持受力不均、固定不牢固的问题，本产品搭载高弹性挠性弹片结构。弹片夹持力度均匀、柔性缓冲性佳，既能牢牢锁紧各类光学镜片、透镜、光栅等光学元件，防止器件松动脱落，又能避免硬性挤压造成的镜片崩边、划痕、形变损伤，全方位保护精密光学元器件。同时弹片复位精准、适配性强，可适配不同厚度的常规光学元件，夹持贴合度高、固定稳定性好，兼顾防护性与实用性。

五、双规格安装孔位，通用性强适配广

  为满足不同实验与设备装配需求，产品预留2个M4标准化安装孔位，全面兼容0.5英寸、1英寸主流标准光学镜架配件。双尺寸适配设计，无需额外转接配件，可直接匹配市面上绝大多数常规光学元器件，适配科研教学、激光设备、光学检测仪器、精密光路搭建等多种场景。通用性极强，有效降低用户采购成本与配件适配难度，安装便捷、即装即用，适配各类常规光学系统的改造与搭建。

六、适用场景

  这款上方调节光学镜架，以“省空间、高精度、高稳定、耐耐用、强通用”为核心优势，完美解决了狭小空间光路调试难、普通镜架稳定性差、元器件易损伤、配件适配性弱等诸多痛点。整体结构精密、工艺成熟、操作便捷，兼具实用性与经济性。

  适用场景：激光光路搭建、高校科研实验、精密光学检测设备、光电仪器研发、紧凑型工业光学设备、多器件密集型光路系统改造等。

  无论是实验室日常精密调试，还是工业设备长期稳定运行，这款高适配、高稳定的上方调节镜架，都能为你的光学系统提供可靠支撑，大幅提升光路搭建效率。如有定制需求，欢迎随时咨询！
