一、场景引入

在光学实验室搭建笼式光路时，经常会遇到这样的难题：光学元件之间的间距需要精细微调，但标准固定镜筒长度不可变；更换不同透镜、调整焦点、优化成像距离时，要反复更换不同长度套筒，拆装繁琐，破坏原有光路同轴对准，耗费大量调试时间。

尤其是干涉系统、成像光路、教学光学平台搭建场景，元件间距微小变化就会直接影响光斑质量、成像清晰度与实验结果。传统固定长度套筒只能匹配固定距离，微小调距需求很难实现。60 mm 笼式系统伸缩套筒，正是为解决笼式光路轴向距离精细调节痛点而生的模块化光机配件。

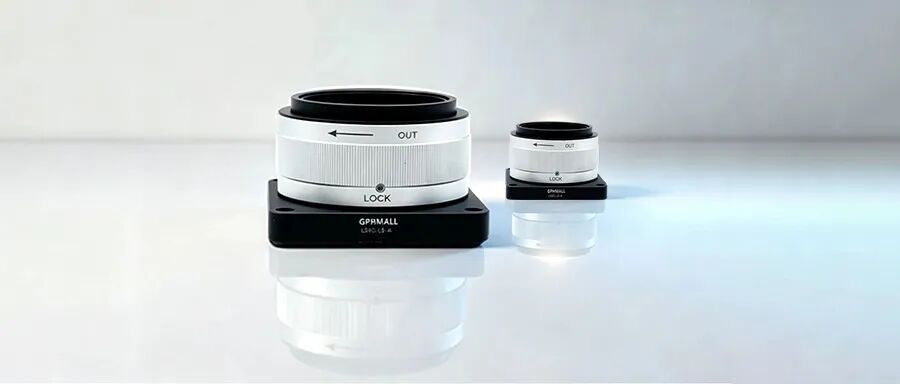

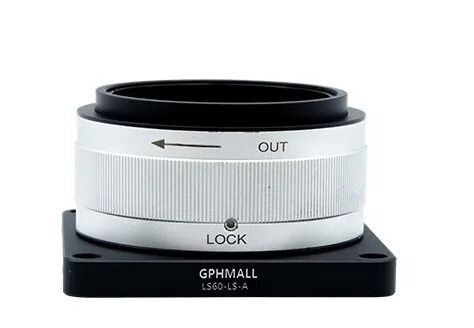

图 1  LS60-LS-A

2、产品作用

60 mm 笼式系统伸缩套筒属于 60mm 笼式系统专用配套组件，直接集成在笼式光路链路当中：

（1）轴向距离连续可调：在有效行程范围内连续改变前后光学元件的轴向间隔，无需更换套筒零件，直接调节透镜工作距离、焦点位置、物像间距。

（2）标准化夹持光学元件：内部 SM2 标准螺纹，搭配压圈即可固定 Φ50.8 mm 规格镜片、滤波片等光学元器件，保证元件同轴度。

（3）光路封闭遮光：伸缩套筒形成封闭镜筒腔体，阻挡外界杂散光侵入光路，降低背景噪声，提升成像、干涉实验信噪比。

（4）调节后锁紧定位：距离调试到位后锁紧固定，保持机械位置稳定，避免实验过程中位移漂移，保障光路状态长期稳定。

（5）模块化兼容对接：和整套 60 mm 笼板、笼杆、立方体组件直接装配，快速嵌入现有笼式系统，不用重新改造机械结构。

适用领域：光学教学实验、干涉测量系统、成像光路搭建、光谱实验、原型仪器研发调试等场景。

3、产品设计思路及原理

设计思路

基于 60 mm 笼式系统标准化体系，兼顾同轴精度、连续可调、锁紧稳固、遮光密闭四大核心诉求。

传统方案要么是固定长度镜筒，调距只能换件；要么普通螺纹旋接套筒，调节时镜片跟随旋转，改变元件方位，造成偏振、光斑偏移问题。

该套筒采用内外套筒嵌套结构，把旋转调节动作转化为纯轴向平移，调节过程中内部光学元件不会发生周向旋转，保证镜片方位不变；调节到位通过锁紧机构锁死内外筒相对位置，兼顾调节灵活性与机械刚性，同时完整封闭光路实现遮光效果。

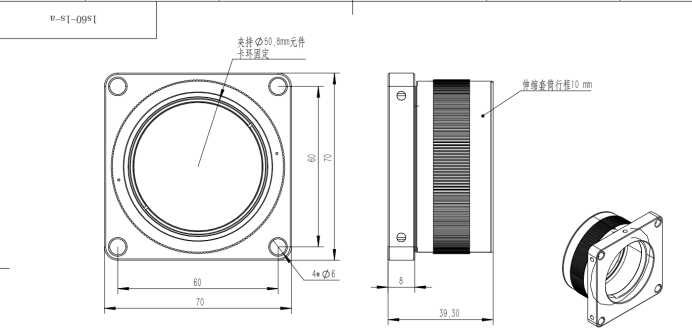

图 2 LS60-LS-A结构图纸

工作原理

产品由固定基座外筒、可伸缩内筒、导向结构、锁紧旋钮四部分组成：

1.基座外筒匹配 60 mm 笼式系统，可直接装配在笼板之上，采用 Φ6 mm 标准笼杆定位，保证整体同轴基准；

2.旋转调节手轮，依靠内部导向传动结构驱动内筒做纯轴向直线伸缩；导向结构约束内筒周向转动，镜片只前后移动、不旋转，光学元件姿态保持不变；

3.调整至目标间距后，旋紧LOCK锁紧螺钉，锁死内外套筒相对位置，锁定轴向长度；

4.套筒内部 SM2 标准螺纹，使用 SM2 压圈完成光学镜片夹紧固定，完整包裹光路，隔绝外部杂光干扰

4、产品优点

（1）非旋转轴向调节：调距时光学元件只平移不转动，镜片角度、偏振方位不受调节动作干扰，避免光斑偏转、偏振态变化，调试效率大幅提升。

（2）10 mm 连续行程：在行程区间内任意位置定位，不用储备多种规格固定套筒，减少配件库存，调试时直接微调距离。

（3）优秀遮光性能：内外套筒相互嵌套，全程保持光路密闭，抑制环境杂散光，降低实验背景噪声，改善干涉、成像质量。

（4）高加工精度：精密机械加工，保证笼式系统同轴基准，装配后光路同轴度好，减少额外对准工作量。

（5）模块化即装即用：完全遵循 60 mm 笼式系统标准接口，直接和笼板、笼立方体、其他套筒拼接，快速嵌入现有光路，无需额外转接件。

（6）锁紧可靠，机械稳定性好：调试完成锁紧后，内外筒无松动漂移，适合长时间实验观测；铝合金阳极氧化耐磨抗腐蚀，实验室环境使用寿命长。

（7）支持定制化：除标准版本外，支持长度、结构、表面工艺定制，适配自研仪器特殊需求。

5、选择这款伸缩套筒的主要原因

（1）解决笼式光路轴向微调痛点：不用频繁拆装更换不同长度固定套筒，一次装配完成距离调节，大幅减少光路反复对准的工作量，节省宝贵实验时间。

（2）规避普通螺纹套筒缺陷：普通旋接套筒调节时镜片跟着旋转，容易破坏偏振、光斑形态；该产品导向结构实现只平移不旋转，保障光学元件姿态稳定。

（3）兼顾调节灵活与光路遮光：既可以连续调工作距离，同时形成封闭镜筒，一举两得，不需要额外搭配遮光配件。

（4）标准兼容，投入性价比高：适配通用 60 mm 笼式系统，一套套筒覆盖多种实验调距场景，减少大量固定套筒采购成本；现货交付，可快速投入实验。

科研与教学场景通用：不管是高校实验室教学光路搭建，还是科研原型仪器、干涉、成像系统研发，都可以直接落地使用，也支持非标定制适配自研设备。
