在制作光学仪器的壳体、镜架、镜座、压圈、盖板等常见部件时经常使用到铝系的材料，在此简单介绍一下这类材料，为各位在挑选材质时给出一些参考建议。

一、铝合金简介

在光学仪器设计中很少使用纯铝进行零件的设计加工，一般都选用铝合金，铝合金因为金属成分含量的不同而具有独特的性质。铝系合金具有结构强重量轻的特点，无论是铸造铝还是锻造铝价格都较低，并且易于加工。铸造铝件一般用于仪器的壳体，铝坯可以被轧、压或锻造成熟铝(或者锻造铝)料，用这种材料制成的零件比铸造出的零件更结实，更有韧性，很少有缺陷。通常对锻造铝材料进行加热处理以提高强度，下表简述了普通的回火条件。

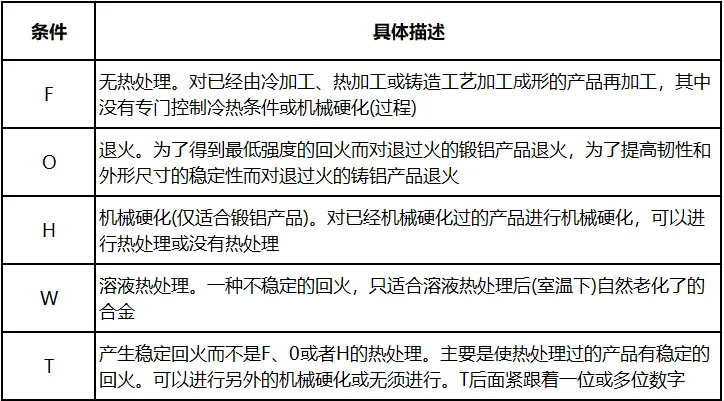

回火条件简述

铝件的表面都应该用一种化学薄膜(如铱或铝材化学氧化成膜剂)或阳极镀膜保护起来。一种例外就是，在一些高精度应用或需要电接触时，作为定位配件的基准表面不需要保护。黑色阳极氧化膜可以提高耐磨性，但在一定程度上降低了对光的反射能力，对光学仪器来说，这两方面都是需要的。

二、常用铝合金介绍

1、铝合金1100

这是一种低强度合金(主要合金成分是0.12%的铜)，具有良好的可锻模性和高耐腐蚀性，不能进行热处理；主要用于旋转零件和(金属板坯加工中)深冲压成形的零件；冷加工可以增加这种合金的强度。这种材料有良好的机械加工性能和可焊接性，可以使用助溶剂或(在真空中)不使用助溶剂进行铜焊。

2、铝合金2024

这是一种高强度可以进行热处理的结构合金(主要合金成分是4.5%的铜、0.6%的锰和1.5%的镁)，通常使用T4或T351状态。耐胁强腐蚀性较差。如果是条形或棒形，回火处理到T8状态，会有更好的抗腐蚀性(CRES)。可机加工性比较好，但不易焊接。

3、铝合金6061

这是最常用的结构铝合金材料，主要合金成分是0.6%的硅、0.25%的铜、1.0%的镁和0.2%的铬；通常按照T6状态进行回火处理；具有中等强度和良好的外形尺寸稳定性良好的可加工性及优良的可焊接性；可进行铜焊。

4、铝合金7075

这是最常用的结构铝合金材料，主要合金成分是0.6%的硅、0.25%的铜、1.0%的镁和0.2%的铬；通常按照T6状态进行回火处理；具有中等强度和良好的外形尺寸稳定性良好的可加工性及优良的可焊接性，可进行铜焊

5、铝合金356

这是一种高强度铝合金，尤其在T6状态;易受到应力腐蚀的影响，在T73状态下，耐应力腐蚀性最好；可加工性好，但不建议采用焊接工艺；主要合金成分是1.6%的铜、2.5%的镁、0.3%的铬和 5.6%的锌。

三、阳极氧化工艺

阳极氧化式样

阳极氧化:可以使产品表面形成一层均匀，到致密的氧化层，(AI203)这种膜能使产品的表面硬度达到(200-300HV)，如果特种产品可以做硬质阳极氧化，产品表面硬度可达 400-1200HV。

阳极氧化工艺流程：除油→碱蚀→化抛→中和→黎地→中和阳极氧化→染色→封孔→热水洗→烘干。

品质标准：

1、膜厚5-25um ，硬度在200HV 以上，封孔实验色变率小于5%；

2、盐雾实验在36 小时以上，且能达到9 级以上CNS 标准；

3、外观不能有碰伤，刮伤，彩云等现象。表面不能有挂点，发黄等不良现象；

4、压铸铝，如A380，A365，A382等均不能做阳极氧化；

以上就是对于铝合金材料的简单介绍，主要是一些常用的材质及阳极氧化，给出一些材质的选择建议和表面处理的选择，以此来满足自己的实际需求，如有错误欢迎指证。

了解了铝合金的常用材质与阳极氧化技术的核心要点后，选对光学机械件更需可靠渠道。光品汇商城深耕光学机械件供应，依托专业工艺把控，从铝合金选材到表面处理全程严苛，确保每件产品兼具进口级精密品质与稳定性能。更以国产价格让利客户，让实验室既能获得符合工艺标准的优质机械件，又能控制成本。
