一、什么是光纤耦合器？

光纤耦合器（Fiber Optic Coupler）是光通信网络中最基础的无源器件之一，它的核心功能是将一根光纤中的光信号按特定比例分配到多根光纤中。它不需要外部电源驱动，完全依靠光学原理实现信号的分配，因此被称为无源器件。

二、按工作窗口分类：从”单窗”到”全波段”

光纤耦合器最重要的分类方式之一，是按照其能够稳定工作的波长窗口来划分。不同窗口对应不同的通信波段，带宽越宽，意味着耦合器能适应的波长范围越广。

1. 单窗耦合器（Single Window Coupler）

单窗耦合器设计用于单一波长附近的窄带工作，例如仅在 1310 nm 或 1550 nm 窗口工作。这类耦合器结构简单、成本最低，但波长适应性差，一旦偏离设计波长，分光比就会发生明显漂移。

图1.不同光波段传输损耗示意图

2. 双窗耦合器（Dual Window Coupler）

双窗耦合器能够同时在 1310 nm 和 1550 nm 两个窗口稳定工作，是早期光纤通信网络的主流选择。这两个波长分别对应石英光纤的两个低损耗窗口，双窗耦合器可以兼顾传统电信传输和早期波分复用系统的需求。其工作带宽通常为 ±40 nm，即在 1270–1350 nm 和 1510–1590 nm 范围内保持稳定的分光比。

3. 三窗耦合器（Triple Window Coupler）

随着 GPON（Gbit无源光网络）技术的普及，三窗耦合器应运而生。它能够同时在 1310 nm、1490 nm 和 1550 nm 三个窗口工作，完美匹配 GPON 系统的上行（1310 nm）、下行（1490 nm）以及 CATV 视频叠加（1550 nm）的三波长共存需求。三窗耦合器是 FTTx 网络中的核心器件，工作带宽同样为各窗口 ±40 nm。

4. 全波段/宽带耦合器（Wideband/Full-band Coupler）

全波段耦合器是技术发展的最高形态，其工作范围可覆盖 1260–1650 nm 的整个单模光纤低损耗波段，包括 O、E、S、C、L 等多个波段。这种耦合器也被称为波长无关型耦合器（WIC, Wavelength Independent Coupler），在 350 nm 的超宽范围内，分光比变化极小，能够满足超宽带光网络的需求。

三、制作原理：熔融拉锥法（FBT）

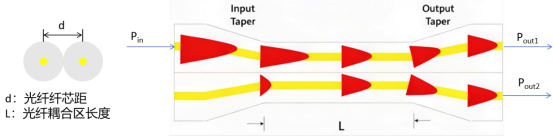

图2.熔融拉锥法示意图

目前绝大多数宽带光纤耦合器采用熔融拉锥技术（Fused Biconical Taper, FBT）制造。这一工艺的核心思想是：将两根（或多根）光纤剥去涂覆层后紧密并列，在高温火焰中加热熔融，同时向两端拉伸，使两根光纤的纤芯在耦合区逐渐变细、靠近，最终光场从一根光纤的纤芯”泄漏”到包层，并耦合到另一根光纤中。

耦合的物理本质

图3：光纤耦合原理

在耦合区，两根光纤的纤芯距离极近，光不再被严格限制在单根纤芯内，而是通过消逝场（Evanescent Field）发生能量交换。这一过程可以用耦合模理论描述：

设两根光纤的模场振幅分别为  和 ，在弱导和弱耦合近似下，它们满足耦合模方程组：

其中 、 是两根光纤的传播常数， 是耦合系数。方程的解表明，光功率会在两根光纤之间周期性交换，交换的周期和幅度取决于耦合系数和传播常数差。

宽带化的关键技术：非对称熔融拉锥

普通对称结构的耦合器，其耦合比随波长变化剧烈——短波长耦合强，长波长耦合弱，无法实现宽带平坦响应。为了拓展带宽，工程师们采用了非对称熔融拉锥工艺：

在拉锥前，先对其中一根光纤进行预拉伸，使其纤芯半径略微减小（例如半径变化比 ）。这导致两根光纤的传播常数产生微小差异 。正是这种人为引入的非对称性，使得耦合曲线的峰值被”压平”，在很宽的波长范围内都能保持稳定的分光比。通过精确控制预拉伸量、拉锥速度和停火点，可以制造出不同带宽规格的耦合器——从单窗、双窗一直到覆盖 1260–1650 nm 的全波段耦合器。

四、主要参数特性

评价一个宽带光纤耦合器的性能，需要关注以下核心参数：

五、应用场景

宽带光纤耦合器凭借其无源、低损耗、高可靠性的特点，广泛应用于各类光通信网络。一言以蔽之，光纤耦合器应用在一切需要分配光功率或者需要对光功率进行监测的场景。

典型如50:50分光比，用于上游激光光功率分配，提高激光利用效率

典型如99:1分光比，对于主光路光功率进行监测，保护下游光路器件或设备

从单窗到全波段，从对称拉锥到非对称宽带化工艺，光纤耦合器的发展历程折射出光通信技术不断追求更宽、更快、更灵活的演进方向。光品汇提供单窗，双窗或三窗等各类宽带光纤耦合器，更多咨询联系光品汇客服！
