一、产品概述

光纤模场适配器（Mode Field Adapter, MFA）是一种专为光纤激光器、光纤放大器及高精度光束传输系统设计的特种光纤器件。它能够在两根具有不同模场直径（Mode Field Diameter, MFD）和数值孔径（Numerical Aperture, NA）的光纤之间实现低损耗、高保真度的光信号传输，有效解决因模场失配导致的插入损耗高、光束质量劣化等核心问题。

二、工作原理

2.1 模场失配问题

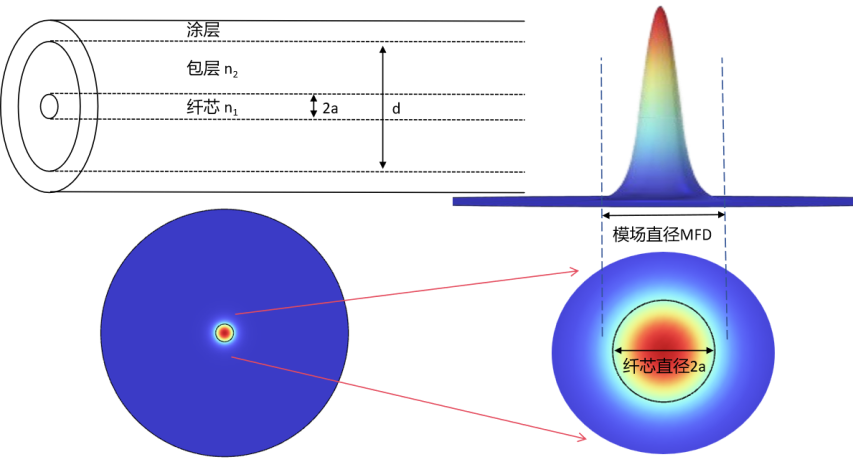

图1.光纤结构与模场示意图

光纤通常由纤芯（直径2a，折射率n1），包层（直径d，折射率n2），涂层组成。模场直径（MFD）是衡量单模光纤中传播的光的光束宽度的一个指标。它是波长、纤芯半径以及纤芯和包层折射率的函数。虽然光纤中的大部分光被捕获在纤芯内，但一小部分光在包层中传播。光可以近似为高斯功率分布，如图所示，其中MFD是光功率从峰值水平降低到1/e2的直径。

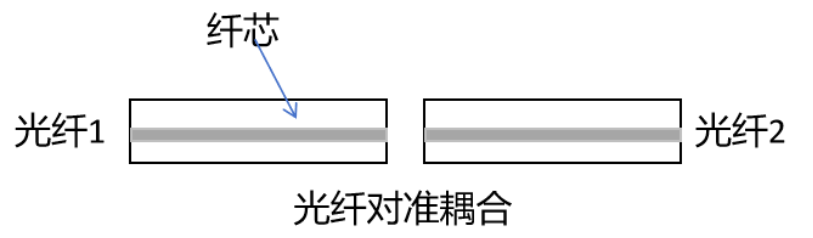

图2.两根光纤对准连接示意图

当两根几何结构不对称的光纤（例如纤芯直径、数值孔径不同）进行标准熔接时，由于模场直径不匹配，会在熔接点产生显著的模式失配损耗和高阶模式激发。这不仅导致插入损耗急剧上升，还会严重劣化输出光束质量（M²因子增大），影响整个光学系统的性能。

在光纤是理想准直的条件下，模场失配损耗在整个耦合损耗中所占 据的比例最大，也是最难解决的问题， 耦合效率η与模场匹配的关系可用光纤与光纤模场分布的重叠积分表示为

式中E1表示光纤1模场，E2表示光纤2模场。

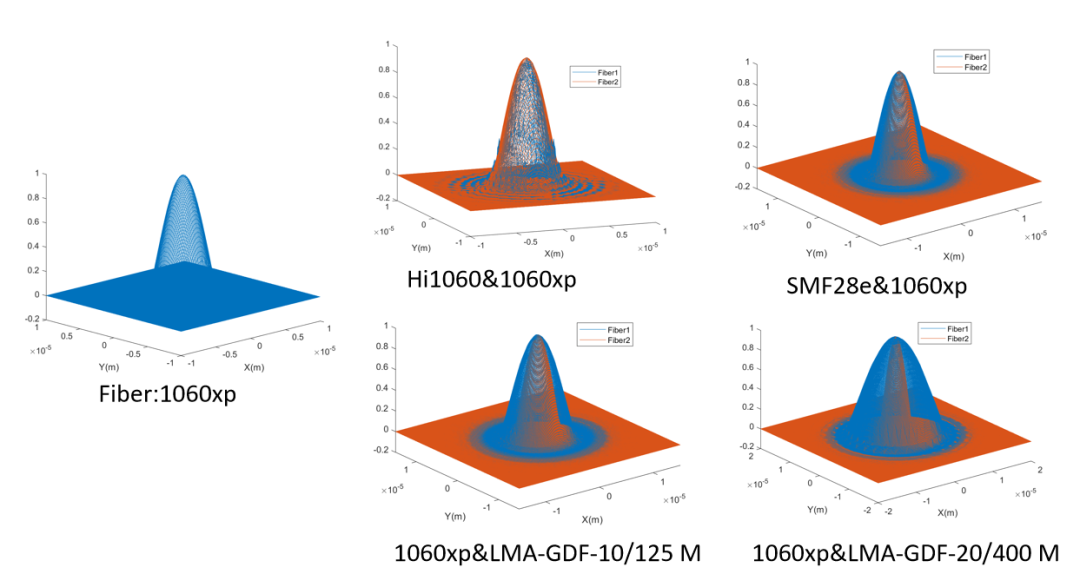

图3.不同光纤模场匹配仿真示意图

上图依据模场分布重叠积分计算公式仿真模拟了不同纤芯直径光纤的模场匹配效率，可以看出纤芯直径相近的两个光纤，其模场分布也是相近的，其重叠积分计算得到的耦合效率也是最高的，若两根光纤纤芯直径相差太大，其耦合效率不可避免的也会很差。

表1.不同纤芯尺寸光纤之间的模场匹配率计算

2.2 绝热拉锥技术

模场适配器的核心技术在于绝热拉锥（Adiabatic Tapering）工艺。该器件在两根不同光纤之间引入一段经过精密控制的渐变锥形过渡区：

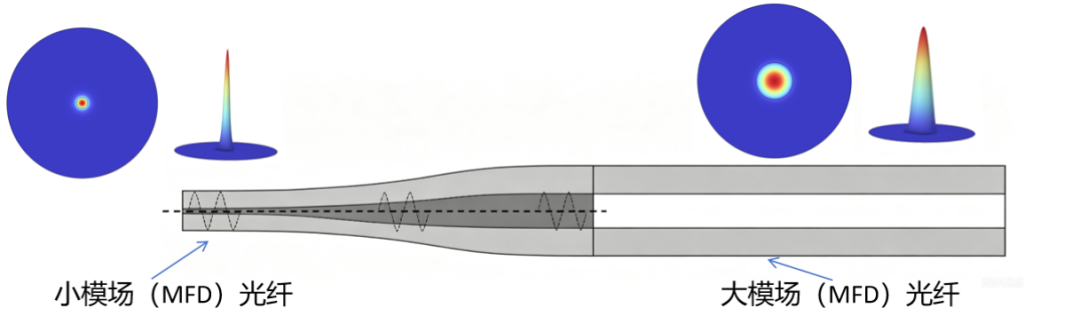

图4.光纤模场适配器模场转换示意图

• 正向传输（扩展模场）：光信号从较小模场直径的光纤（如单模光纤1060xp，纤芯约6 μm）进入，经过锥形区域逐渐扩展，平滑过渡到较大模场直径的光纤（如大模场光纤LMA-GDF-25/250，纤芯25 μm），最终匹配目标光纤的LP01基模。

• 反向传输（压缩模场）：由于器件具有双向特性，反向使用时可将大模场压缩为小模场，实现双向低损耗传输。

2.3 绝热条件与模式控制

为实现低损耗传输，拉锥过程必须满足绝热条件——即锥区长度足够长，使得光场能量分布在传输过程中缓慢演化，有效维持基模（LP01）的稳定传输，同时抑制高阶模式（LP02、LP03等）的激发。研究表明，当锥长达到约15000 μm时，LP01基模占比可超过99%，高阶模激发可忽略不计。

光纤模场适配器是现代光纤激光与光通信系统中不可或缺的关键器件。它通过绝热拉锥技术实现不同光纤间模场的平滑过渡，在保障超低插入损耗的同时，有效维持高光束质量和高偏振消光比。无论是工业高功率激光加工、光纤放大器升级，还是精密科研实验，模场适配器都为不同光纤间的高效耦合提供了可靠、紧凑且易于集成的解决方案。

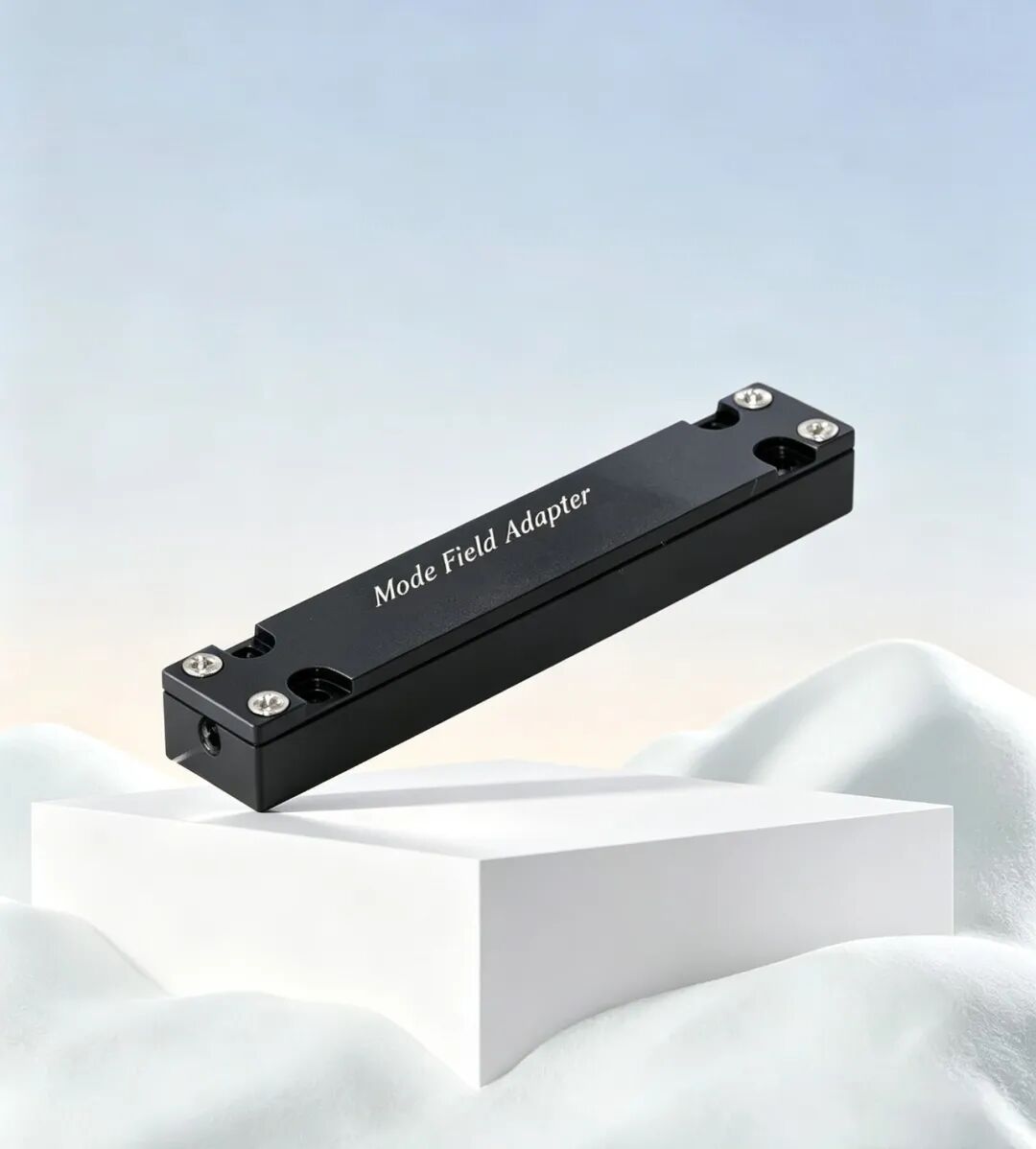

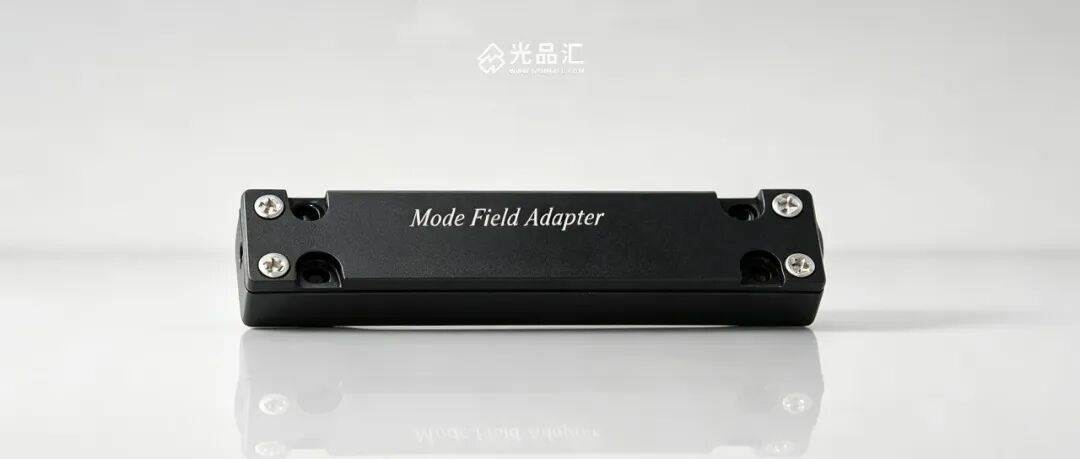

图5.光品汇光纤模场适配器产品示意图

光品汇的单模光纤模场适配器能够有效扩展单模光纤或LMA光纤的模场，以匹配较大LMA光纤的LP01模场。保偏光纤模场适配器同样能够扩展保偏光纤的模场，以匹配保偏LMA(PLMA)光纤的LP01模场，同时维持高PER。器件是双向的，因此可以反向使用，输出端用作输入端时可以压缩模场。更多咨询请联系光品汇客服！
