引言

  在光学实验、精密测量以及科研领域中，一个稳定、隔振的实验平台对于确保实验数据的准确性和可靠性至关重要。光学平台面包板（或称光学面包板、光学桌面、科学桌面）正是为了满足这一需求而设计的专业实验平台。本文将详细介绍光学平台面包板的基本概念、作用及结构，帮助读者更全面地了解这一专业实验设备。

一、光学平台面包板的作用

1. 隔振作用

  光学平台面包板通过采用特殊的结构和材质，能有效地隔离外界振动干扰，为实验设备提供稳定的工作环境。这有助于减少实验误差，提高实验数据的准确性和可靠性。

2. 固定光学元件

  光学平台面包板上布有正方形排列的工程螺纹孔，方便安装调整架和各类滑台，用这些孔和相应的螺丝可以固定光学元件。这使得实验设备的安装和定位更加方便快捷。

3. 储物空间

  光学平台面包板通常具有一定的储物空间，可以堆放一些实验用具或杂物，使实验室更加整洁有序。

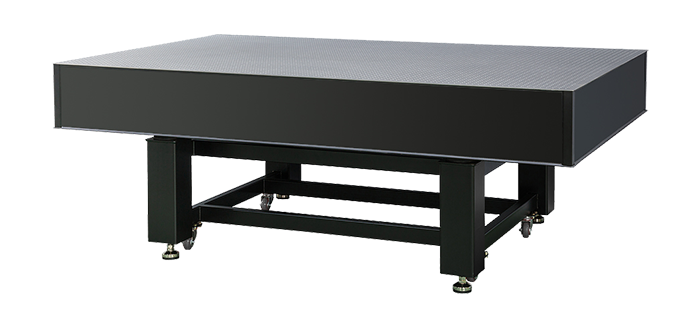

橡胶（阻尼）隔振光学平台

二、光学平台面包板的结构

  光学平台面包板是一种为光学实验、精密测量和科研领域提供水平、稳定工作面的专业设备。它通过采用特殊的结构和材质，通常包括面板和内部结构两大部分，有效地隔离外界振动干扰，保证实验设备的稳定运行。

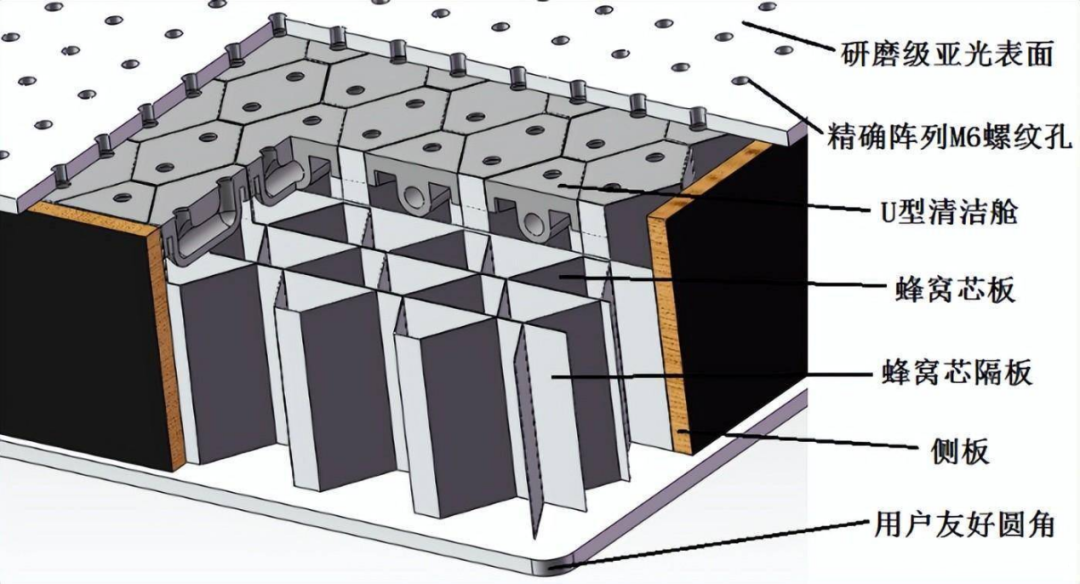

图 1 光学平台面包板结构（图片来源网络）

  光品汇光学平台蜂窝面包板通常采用多层夹心式结构，由上台面、蜂窝状支撑结构和底面组成，上台面一般为高导磁不锈钢材料。

  蜂窝状支撑结构的设计在光学平台面包板中起着至关重要的作用。

  首先，这种结构能够大幅度降低平台整体的重量，这对于隔振性能的提升具有重要意义，因为较轻的平台更容易实现高效隔振。

  其次，蜂窝板的内部结构为类似蜂窝的六边形结构，那六边形结构有哪些优点？

  科学家进行研究可以发现六边形的蜂窝网络结构要比其他产业结构发展更为有力，根据工程力学基本原理，三角形因为太过牢固，在强烈的外力影响作用下，一旦超过材料所承受的范围，则很容易折断破碎，这和过刚则易折是一样的道理。

  当铝蜂窝板的六边形结构受到外部力时，由于铝蜂窝板内部的空心结构，外部力会分散到六边形各边；而每条边又会把外力传到它临近的其他六边形上，就像弹一样把所有的外力分散到各个部分分担，形成四两拨千斤的卸力作用。

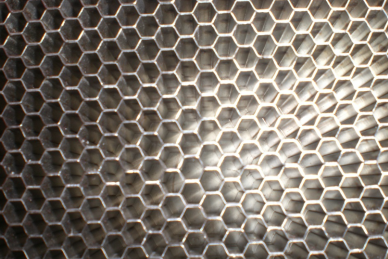

                                                                    图 2 工业蜂窝网                                                                               图 3 蜂巢结构

  因而同样的刚性强度的铝蜂窝具有质量轻，即体积密度（表观密度）小，约211kg/mm3，是建筑石膏的1/13，普通水泥的1/15，普通蜂窝板的1/2，不足木材的1/2。以18mm厚的防火蜂窝板为例，面密度仅为3.8kg/m2;比抗弯刚度（抗弯刚度与体积密度的比值）大，18mm厚的防火蜂窝板的抗弯能力相当于4mm厚的铝板平面压缩强度大，能抗柔性冲击。

  此外，这种结构还能有效抵抗外界振动和冲击的影响，进一步确保实验设备的稳定运行。

蜂窝光学面包板除其结构特殊以外，还有一些重要的特征参数：

（1）平面度：指面板在一定面积内的平整度，通常以每单位面积内的最大偏差值来表示。光学平台面包板的平面度通常要求非常高，以保证实验设备的精确安装和定位。光品汇光学平台平面度：±0.1 mm/600 x600 mm2，满足各类光学实验使用需求。

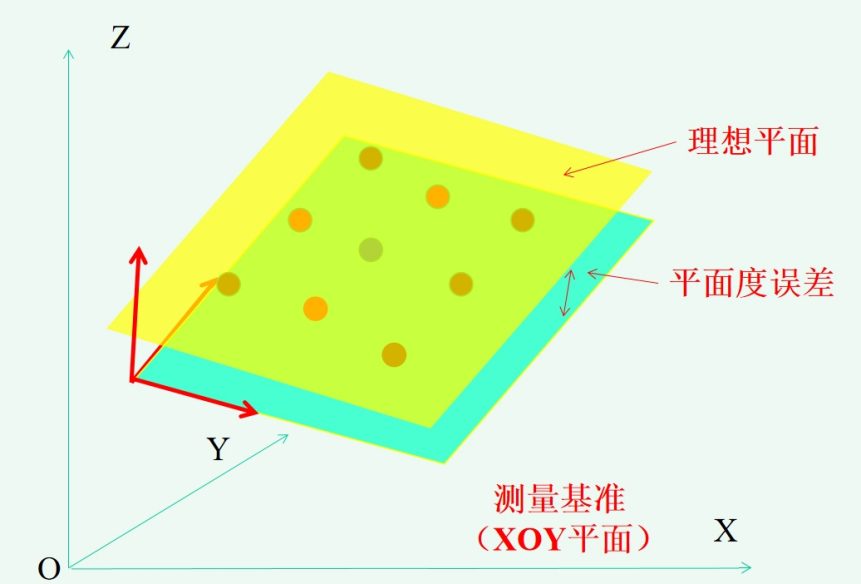

图 4 平面度示例（图片来源网络）

（2）刚重比：指面板在保持刚性的同时，具有较好的刚重比（指结构的侧向刚度和重力荷载代表值之比），以减轻整体重量，提高隔振性能。

（3）隔振性能：指光学平台面包板隔离外界振动干扰的能力，通常以固有频率和阻尼比来衡量。

平面度、刚重比和隔振性能都是衡量蜂窝面包板的主要参数，也是影响其准确性和可靠性的关键因素，因此，在选购时一定要注意其参数水平。

三、光品汇光学实验平台

  光品汇积累了多年的实际工程研究经验，推出的蜂窝面包板是基于长期探索现代光学重大基础研究及应用基础前沿研究，针对先进激光工程技术及精密仪器使用环境需求研制的，可以为客户提供国际一流的精密系统振动控制及解决方案。

  光品汇商城提供的蜂窝光学面包板采用钢质蜂窝芯结构，具有高刚度-重量比，能显著提高平台的基频模态振动固有频率，使模态振动形变在高频段响应。工作面上的螺纹为M6公制螺纹，螺纹孔相邻孔距为25mm，孔边距有27.5mm或者12.5mm规格，根据客户需求，光品汇可以定制不同长宽的工作台面尺寸。
