| 光学元件材质 | N-BK7 | 设计波长 | 587.6 nm |
| 表面光洁度（划痕/麻点） | 40/20 | 表面平整度（@633 nm） | λ/2 |
| 曲面光圈 | 3 | 曲面局部光圈 | 0.5 |
| 焦距公差 |
±1% |
偏心度 | ≤3 arcmin |

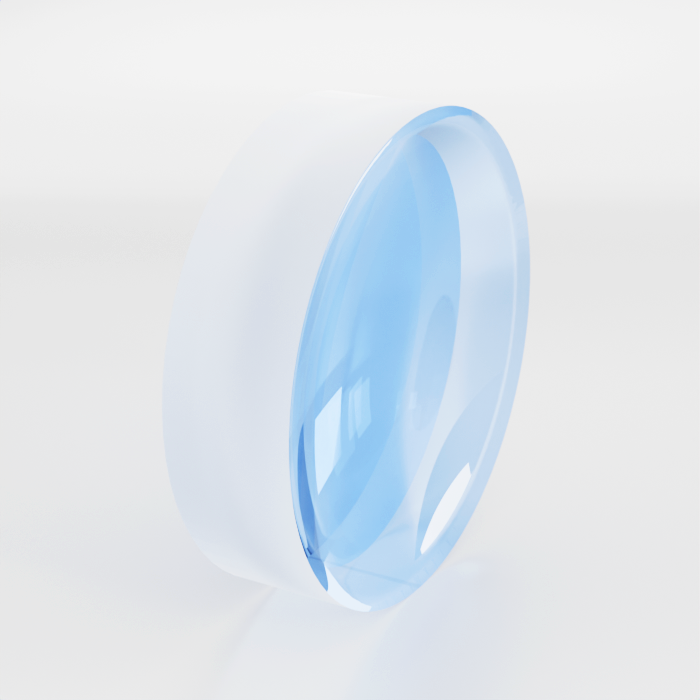

平凹透镜
一：定义
平凹透镜是一种具有一个平面和一个凹面（通常是球面）的透镜，具有负焦距。
二：用途
平凹透镜通常可用于成像系统、扩束和缩束系统、发散光束等。
三：特点
结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；

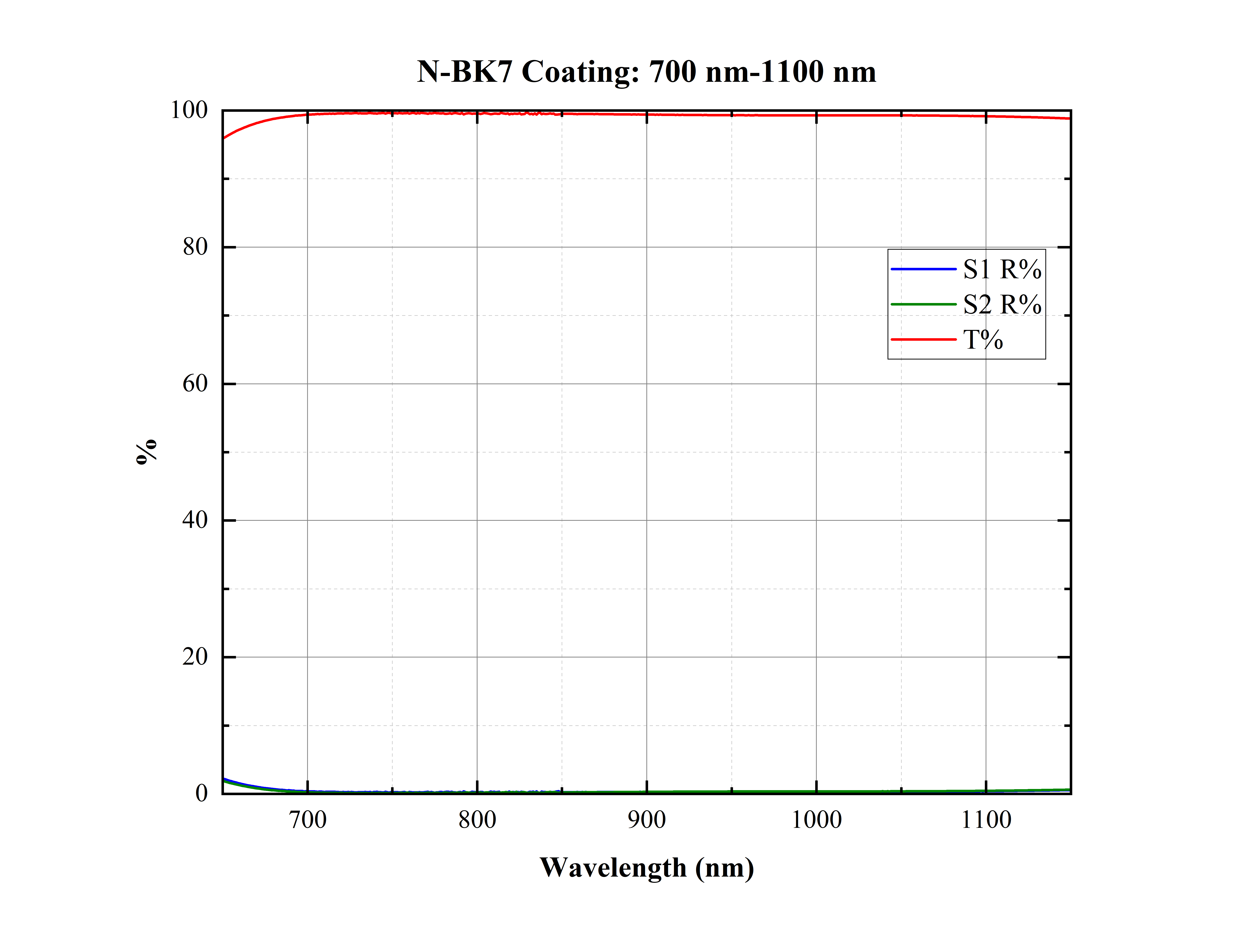

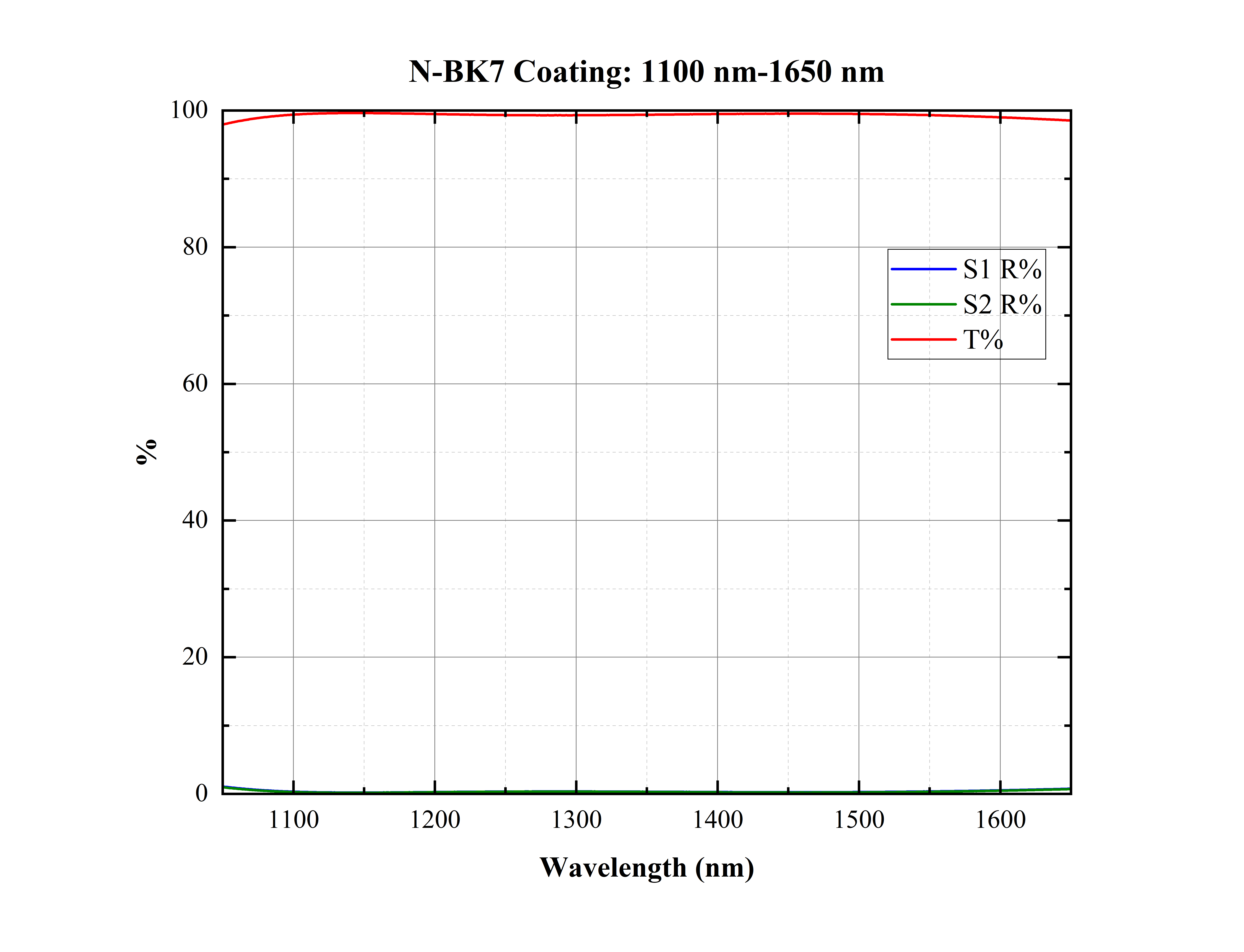

材质：不同材质NBK7（K9）、UVFS、CaF2、ZnSe等，配合多波段增透膜，适用多种需求；增透膜能在工作波段有效减少表面反射（单面平均反射率小于0.5%），提高透镜的透过率。
尺寸：覆盖12.7mm-50.8mm标准尺寸，及其他定制尺寸可选。

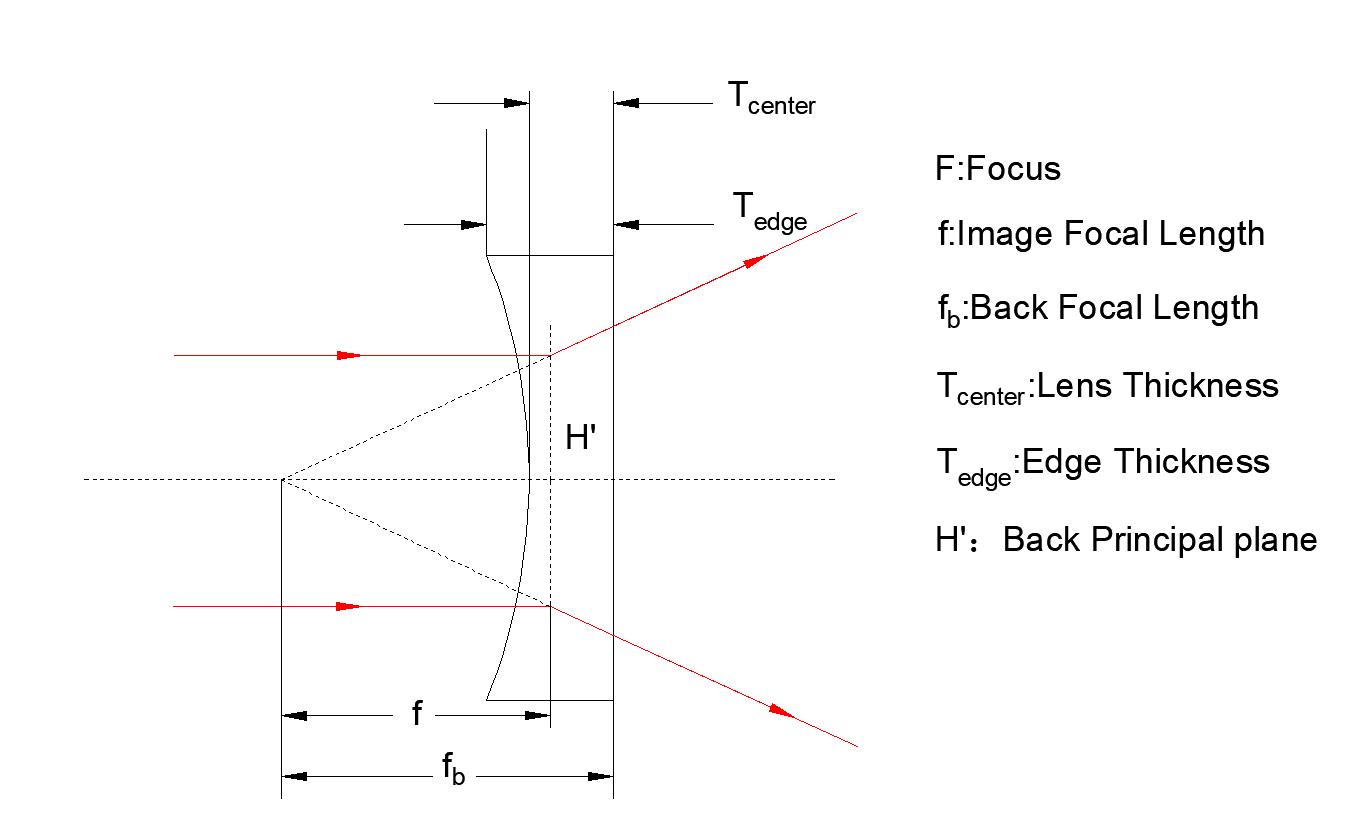

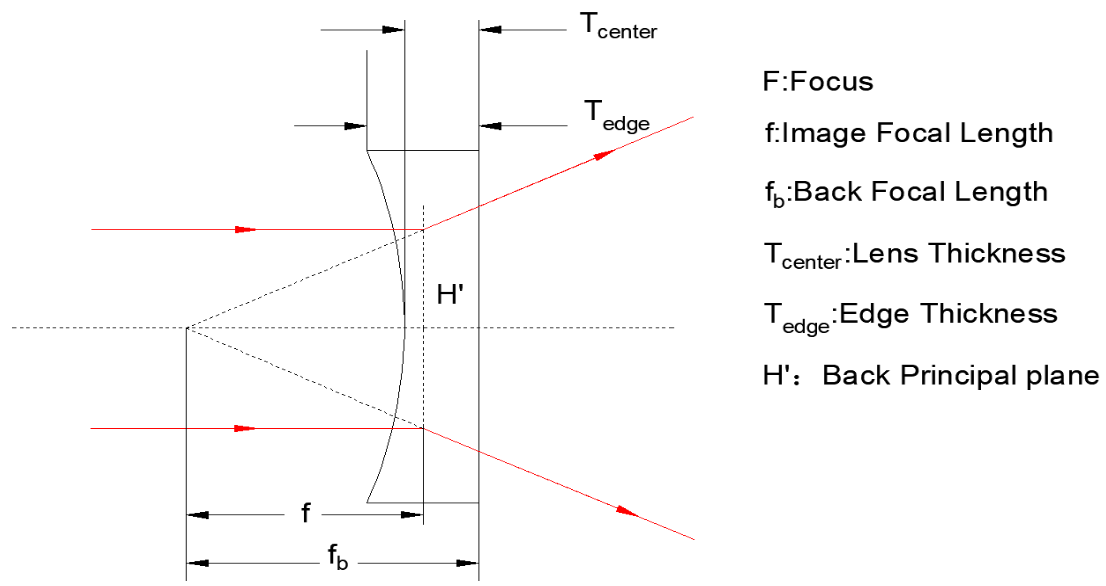

四：焦距公式：
对于平凹透镜，焦距和曲率相关公式可简化为：
其中n1为透镜折射率，R为平凸透镜曲面的曲率半径。
五：透镜选择：
|
透镜类型 |
焦距 |
共轭比 |
|
平凸（平凹） |
正（负） |
5~∞ |
|
双凸（双凹） |
正（负） |
0.2~5 |
|
最佳外形 |
正 |
∞ |
在光学系统中，共轭比（conjugate ratio）是指物体与像之间的相对大小或位置关系，是影响成像质量和特性的一个关键因素。有限共轭比5：1到无限共轭区间，平凸（凹）透镜的成像质量更好，调试更简便。
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCE11011
|
12.7 mm | -25 mm | ¥ 130.00 |
1周
|
|
|
PCE11021
|
12.7 mm | -30 mm | ¥ 130.00 |
1周
|
|
|
PCE11031
|
12.7 mm | -50 mm | ¥ 132.00 |
现货
现货
4周
|
|
|
PCE12031
|
25.4 mm | -50 mm | ¥ 153.00 |
1周
|
|
|
PCE12041
|
25.4 mm | -75 mm | ¥ 153.00 |
1周
|
|
|
PCE12051
|
25.4 mm | -100 mm | ¥ 153.00 |
现货
现货
4周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCE11012
|
12.7 mm | -25 mm | ¥ 202.00 |
1周
|
|
|
PCE11022
|
12.7 mm | -30 mm | ¥ 202.00 |
1周
|
|
|
PCE11032
|
12.7 mm | -50 mm | ¥ 202.00 |
1周
|
|
|
PCE12022
|
25.4 mm | -30 mm | ¥ 221.00 |
1周
|
|
|
PCE12032
|
25.4 mm | -50 mm | ¥ 224.00 |
现货
现货
4周
|
|
|
PCE12042
|
25.4 mm | -75 mm | ¥ 224.00 |
现货
现货
4周
|
|
|
PCE12052
|
25.4 mm | -100 mm | ¥ 224.00 |
现货
现货
4周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCE11013
|
12.7 mm | -25 mm | ¥ 202.00 |
1周
|
|
|
PCE11023
|
12.7 mm | -30 mm | ¥ 202.00 |
1周
|
|
|
PCE11033
|
12.7 mm | -50 mm | ¥ 202.00 |
现货
现货
4周
|
|
|
PCE12033
|
25.4 mm | -50 mm | ¥ 224.00 |
现货
现货
4周
|
|
|
PCE12043
|
25.4 mm | -75 mm | ¥ 224.00 |
现货
现货
1周
|
|
|
PCE12053
|
25.4 mm | -100 mm | ¥ 224.00 |
现货
现货
4周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCE11014
|
12.7 mm | -25 mm | ¥ 222.00 |
1周
|
|
|
PCE11024
|
12.7 mm | -30 mm | ¥ 222.00 |
1周
|
|
|
PCE11034
|
12.7 mm | -50 mm | ¥ 226.00 |
现货
现货
1周
|
|
|
PCE12034
|
25.4 mm | -50 mm | ¥ 243.00 |
现货
现货
4周
|
|
|
PCE12044
|
25.4 mm | -75 mm | ¥ 243.00 |
现货
现货
1周
|
|
|
PCE12054
|
25.4 mm | -100 mm | ¥ 243.00 |
现货
现货
1周
|
|
