| 光学元件材质 | UVFS | 设计波长 | 587.6 nm |
| 表面光洁度（划痕/麻点） | 40/20 | 表面平整度（@633 nm） | λ/2 |
| 曲面光圈 | 3 | 曲面局部光圈 | 0.5 |
| 焦距公差 |
±1% |
偏心度 | ≤3 arcmin |

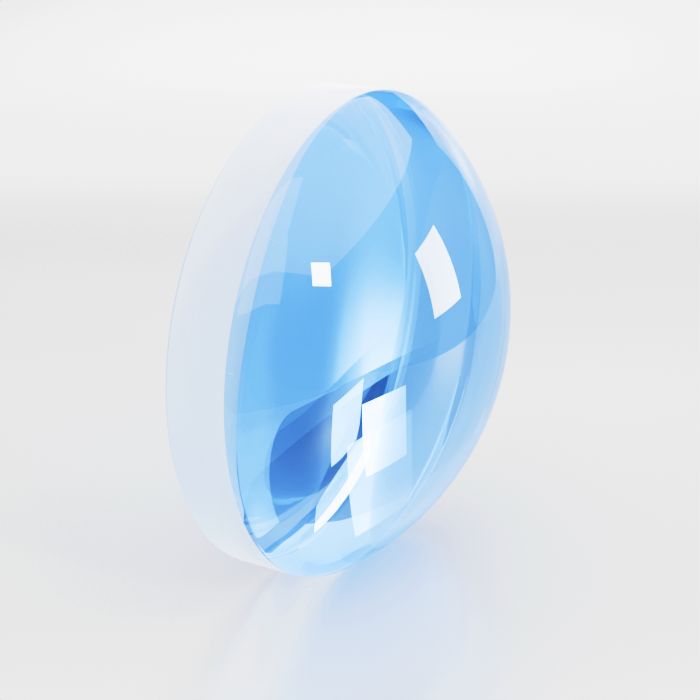

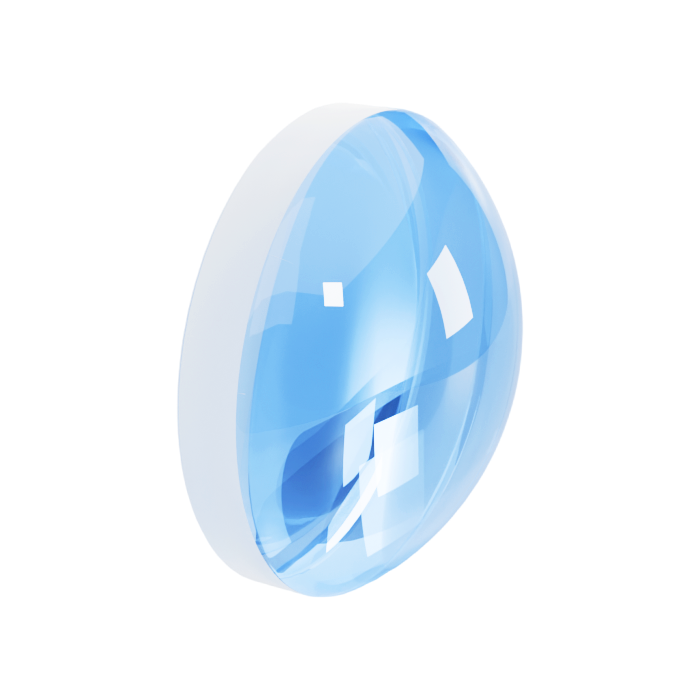

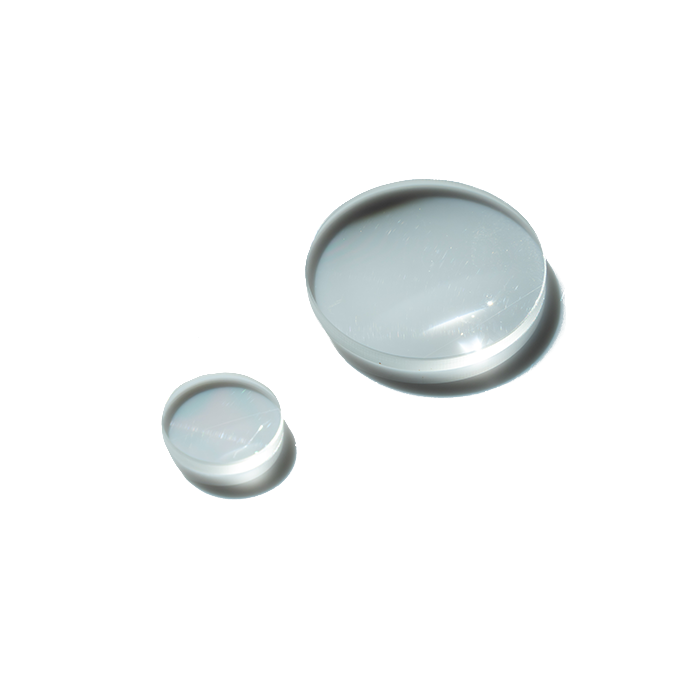

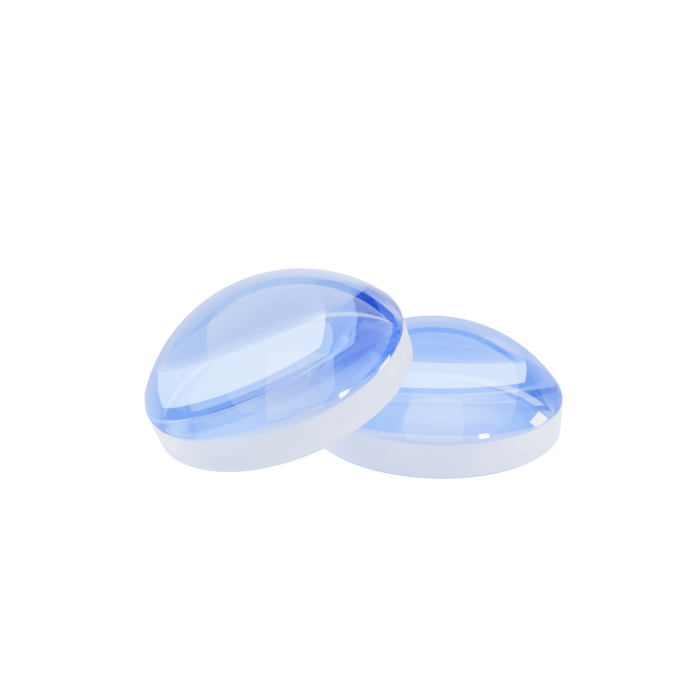

平凸透镜
一：定义
平凸透镜是一种具有一个平面和一个凸面（通常是球面）的透镜
二：用途
平凸透镜通常可用于成像系统：（1）平行准直光聚焦；（2）点光源准直；（3）搭建4f系统和扩束系统等。
为了减小引入的球差，当用作聚焦，光从凸面入射；当用作准直，光从平面入射。
三：特点
结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；
材质：不同材质NBK7（K9）、UVFS、CaF2、ZnSe等，配合多波段增透膜，适用多种需求；
尺寸：覆盖12.7mm-50.8mm标准尺寸，及其他定制尺寸可选。

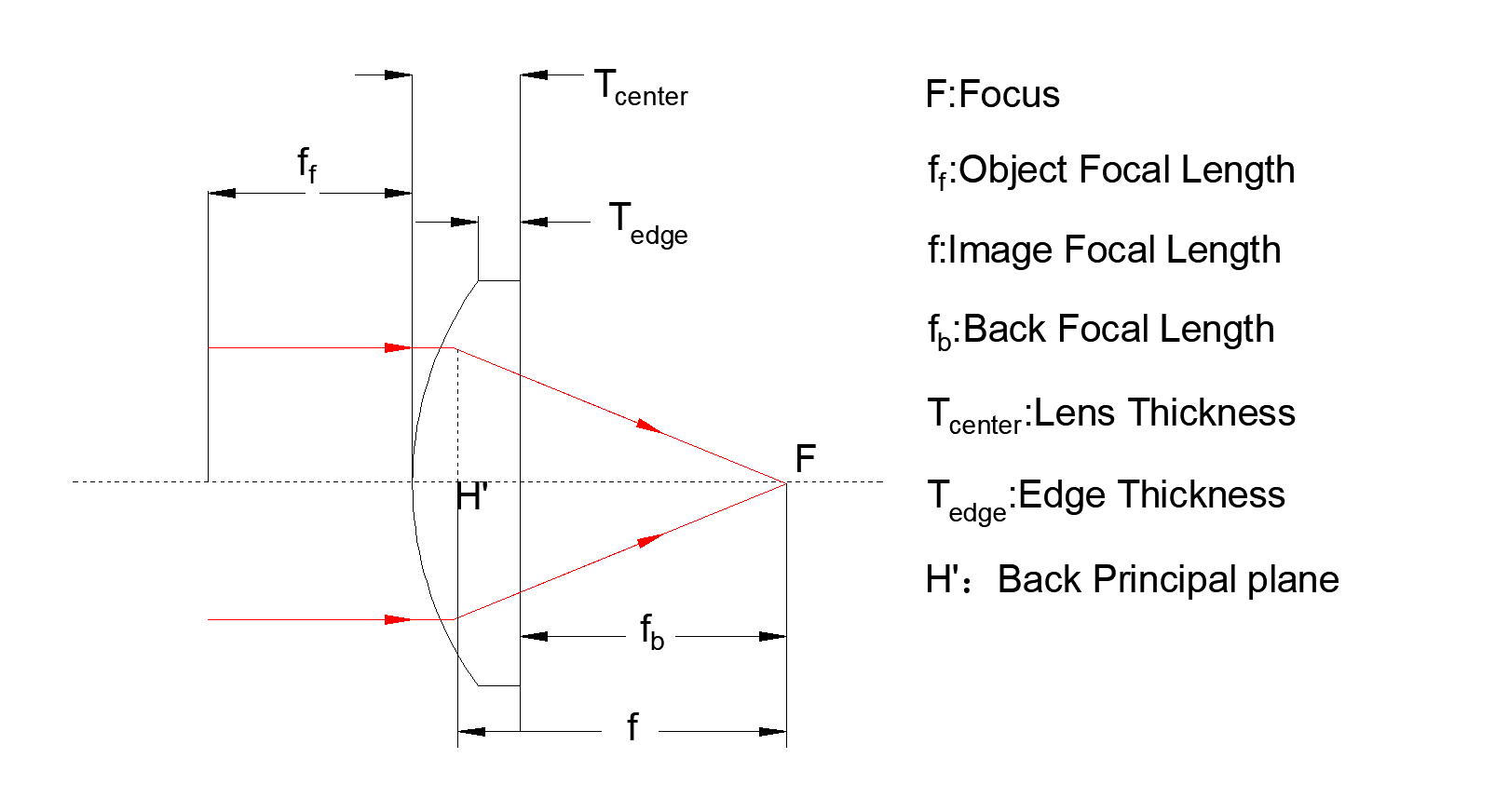

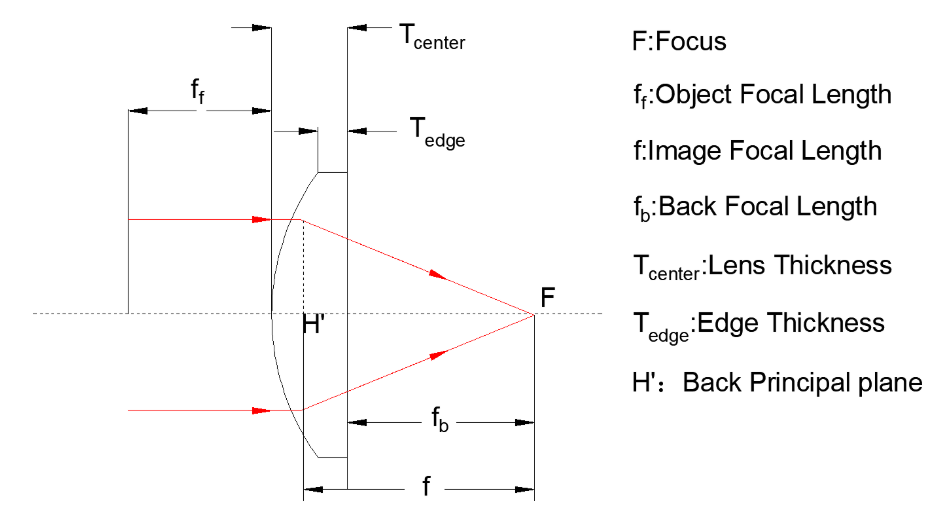

四：焦距公式：
对于平凸透镜，焦距和曲率相关公式可简化为：
其中n1为透镜折射率，R为平凸透镜曲面的曲率半径。
五：透镜选择：
|
透镜类型 |
焦距 |
共轭比 |
|
平凸（平凹） |
正（负） |
5~∞ |
|
双凸（双凹） |
正（负） |
0.2~5 |
|
最佳外形 |
正 |
∞ |
在光学系统中，共轭比（conjugate ratio）是指物体与像之间的相对大小或位置关系，是影响成像质量和特性的一个关键因素。有限共轭比5：1到无限共轭区间，平凸（凹）透镜的成像质量更好，调试更简便。
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCX21011
|
12.7 mm | 20.0 mm | ¥ 539.00 |
1周
|
|
|
PCX21021
|
12.7 mm | 30.0 mm | ¥ 539.00 |
现货
现货
1周
|
|
|
PCX21041
|
12.7 mm | 40.0 mm | ¥ 529.00 |
1周
|
|
|
PCX21051
|
12.7 mm | 50.0 mm | ¥ 529.00 |
现货
现货
1周
|
|
|
PCX21061
|
12.7 mm | 75.0 mm | ¥ 529.00 |
现货
现货
4周
|
|
|
PCX21071
|
12.7 mm | 100.0 mm | ¥ 479.00 |
现货
现货
4周
|
|
|
PCX22031
|
25.4 mm | 35.0 mm | ¥ 615.00 |
现货
现货
1周
|
|
|
PCX22041
|
25.4 mm | 40.0 mm | ¥ 615.00 |
1周
|
|
|
PCX22051
|
25.4 mm | 50.0 mm | ¥ 627.00 |
现货
现货
1周
|
|
|
PCX22061
|
25.4 mm | 75.0 mm | ¥ 615.00 |
现货
现货
4周
|
|
|
PCX22071
|
25.4 mm | 100.0 mm | ¥ 615.00 |
现货
现货
4周
|
|
|
PCX22081
|
25.4 mm | 125.0 mm | ¥ 604.00 |
现货
现货
4周
|
|
|
PCX22091
|
25.4 mm | 150.0 mm | ¥ 604.00 |
现货
现货
4周
|
|
|
PCX22101
|
25.4 mm | 175.0 mm | ¥ 604.00 |
现货
现货
1周
|
|
|
PCX22111
|
25.4 mm | 200.0 mm | ¥ 604.00 |
现货
现货
4周
|
|
|
PCX22121
|
25.4 mm | 250.0 mm | ¥ 604.00 |
现货
现货
1周
|
|
|
PCX22131
|
25.4 mm | 300.0 mm | ¥ 604.00 |
现货
现货
1周
|
|
|
PCX22141
|
25.4 mm | 500.0 mm | ¥ 604.00 |
1周
|
|
|
PCX22151
|
25.4 mm | 750.0 mm | ¥ 604.00 |
1周
|
|
|
PCX22161
|
25.4 mm | 1000.0 mm | ¥ 604.00 |
现货
现货
现货
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCX21012-UV
|
12.7 mm | 20.0 mm | ¥ 684.00 |
现货
现货
1周
|
|
|
PCX21022-UV
|
12.7 mm | 30.0 mm | ¥ 684.00 |
1周
|
|
|
PCX21042-UV
|
12.7 mm | 40.0 mm | ¥ 671.00 |
1周
|
|
|
PCX21052-UV
|
12.7 mm | 50.0 mm | ¥ 652.00 |
现货
现货
1周
|
|
|
PCX21062-UV
|
12.7 mm | 75.0 mm | ¥ 652.00 |
现货
现货
1周
|
|
|
PCX21072-UV
|
12.7 mm | 100.0 mm | ¥ 608.00 |
现货
现货
1周
|
|
|
PCX22032-UV
|
25.4 mm | 35.0 mm | ¥ 763.00 |
1周
|
|
|
PCX22042-UV
|
25.4 mm | 40.0 mm | ¥ 763.00 |
1周
|
|
|
PCX22052-UV
|
25.4 mm | 50.0 mm | ¥ 763.00 |
现货
现货
1周
|
|
|
PCX22062-UV
|
25.4 mm | 75.0 mm | ¥ 763.00 |
现货
现货
1周
|
|
|
PCX22072-UV
|
25.4 mm | 100.0 mm | ¥ 749.00 |
现货
现货
1周
|
|
|
PCX22082-UV
|
25.4 mm | 125.0 mm | ¥ 749.00 |
现货
现货
1周
|
|
|
PCX22092-UV
|
25.4 mm | 150.0 mm | ¥ 749.00 |
现货
现货
1周
|
|
|
PCX22102-UV
|
25.4 mm | 175.0 mm | ¥ 749.00 |
现货
现货
1周
|
|
|
PCX22112-UV
|
25.4 mm | 200.0 mm | ¥ 749.00 |
现货
现货
1周
|
|
|
PCX22122-UV
|
25.4 mm | 250.0 mm | ¥ 749.00 |
现货
现货
1周
|
|
|
PCX22132-UV
|
25.4 mm | 300.0 mm | ¥ 749.00 |
现货
现货
1周
|
|
|
PCX22152-UV
|
25.4 mm | 500.0 mm | ¥ 727.00 |
现货
现货
1周
|
|
|
PCX22162-UV
|
25.4 mm | 750.0 mm | ¥ 727.00 |
现货
现货
1周
|
|
|
PCX22172-UV
|
25.4 mm | 1000.0 mm | ¥ 727.00 |
现货
现货
1周
|
|
|
PCX23132-UV
|
50.8 mm | 301.0 mm | ¥ 1639.00 |
1周
|
|
|
PCX23142-UV
|
50.8 mm | 400.0 mm | ¥ 1639.00 |
1周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCX21013-A
|
12.7 mm | 20.0 mm | ¥ 689.00 |
1周
|
|
|
PCX21053-A
|
12.7 mm | 75.0 mm | ¥ 676.00 |
1周
|
|
|
PCX22023-A
|
25.4 mm | 35.0 mm | ¥ 741.00 |
现货
现货
1周
|
|
|
PCX22033-A
|
25.4 mm | 40.0 mm | ¥ 741.00 |
1周
|
|
|
PCX22043-A
|
25.4 mm | 50.0 mm | ¥ 741.00 |
现货
现货
4周
|
|
|
PCX22063-A
|
25.4 mm | 75.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22073-A
|
25.4 mm | 100.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22083-A
|
25.4 mm | 150.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22093-A
|
25.4 mm | 175.0 mm | ¥ 727.00 |
现货
现货
1周
|
|
|
PCX22103-A
|
25.4 mm | 200.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22113-A
|
25.4 mm | 250.0 mm | ¥ 741.00 |
现货
现货
1周
|
|
|
PCX22123-A
|
25.4 mm | 301.1 mm | ¥ 727.00 |
现货
现货
1周
|
|
|
PCX22133-A
|
25.4 mm | 500.0 mm | ¥ 741.00 |
1周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCX21014-B
|
12.7 mm | 20.0 mm | ¥ 689.00 |
1周
|
|
|
PCX22024-B
|
25.4 mm | 35.0 mm | ¥ 741.00 |
现货
现货
1周
|
|
|
PCX22034-B
|
25.4 mm | 40.0 mm | ¥ 741.00 |
1周
|
|
|
PCX22044-B
|
25.4 mm | 50.0 mm | ¥ 741.00 |
现货
现货
4周
|
|
|
PCX22054-B
|
25.4 mm | 75.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22064-B
|
25.4 mm | 100.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22074-B
|
25.4 mm | 150.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22084-B
|
25.4 mm | 175.0 mm | ¥ 727.00 |
现货
现货
1周
|
|
|
PCX22094-B
|
25.4 mm | 200.0 mm | ¥ 727.00 |
现货
现货
4周
|
|
|
PCX22104-B
|
25.4 mm | 250.0 mm | ¥ 741.00 |
现货
现货
1周
|
|
|
PCX22114-B
|
25.4 mm | 300.0 mm | ¥ 727.00 |
现货
现货
1周
|
|
|
PCX22124-B
|
25.4 mm | 500.0 mm | ¥ 741.00 |
1周
|
|
