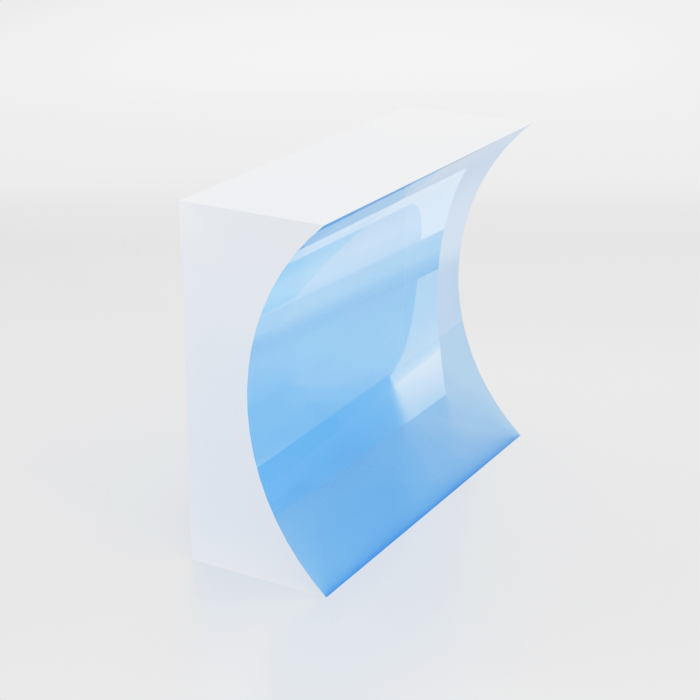

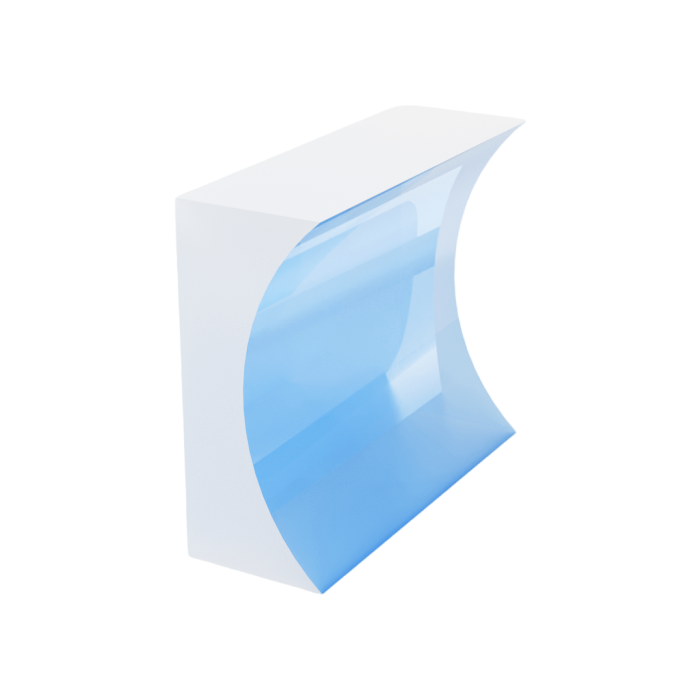

平凹柱面透镜,N-BK7
平凹柱面透镜只在一个方向上对光束起作用,一般用于仅在单轴内聚焦或扩展光。我们采用符合RoHS标准的N-BK7光学玻璃,N-BK7是一种光学性能可靠且常用的光学玻璃材料,适用于可见光以及近红外光谱范围内的大部分光学器件。光品汇商城提供镀膜和非镀膜版本的平凹柱面透镜。我们还提供多种定制服务,如您有需求请联系客服。
  • 材质:N-BK7
  • 作用:成像、单方向光束准直、光束整形
  • 通用参数

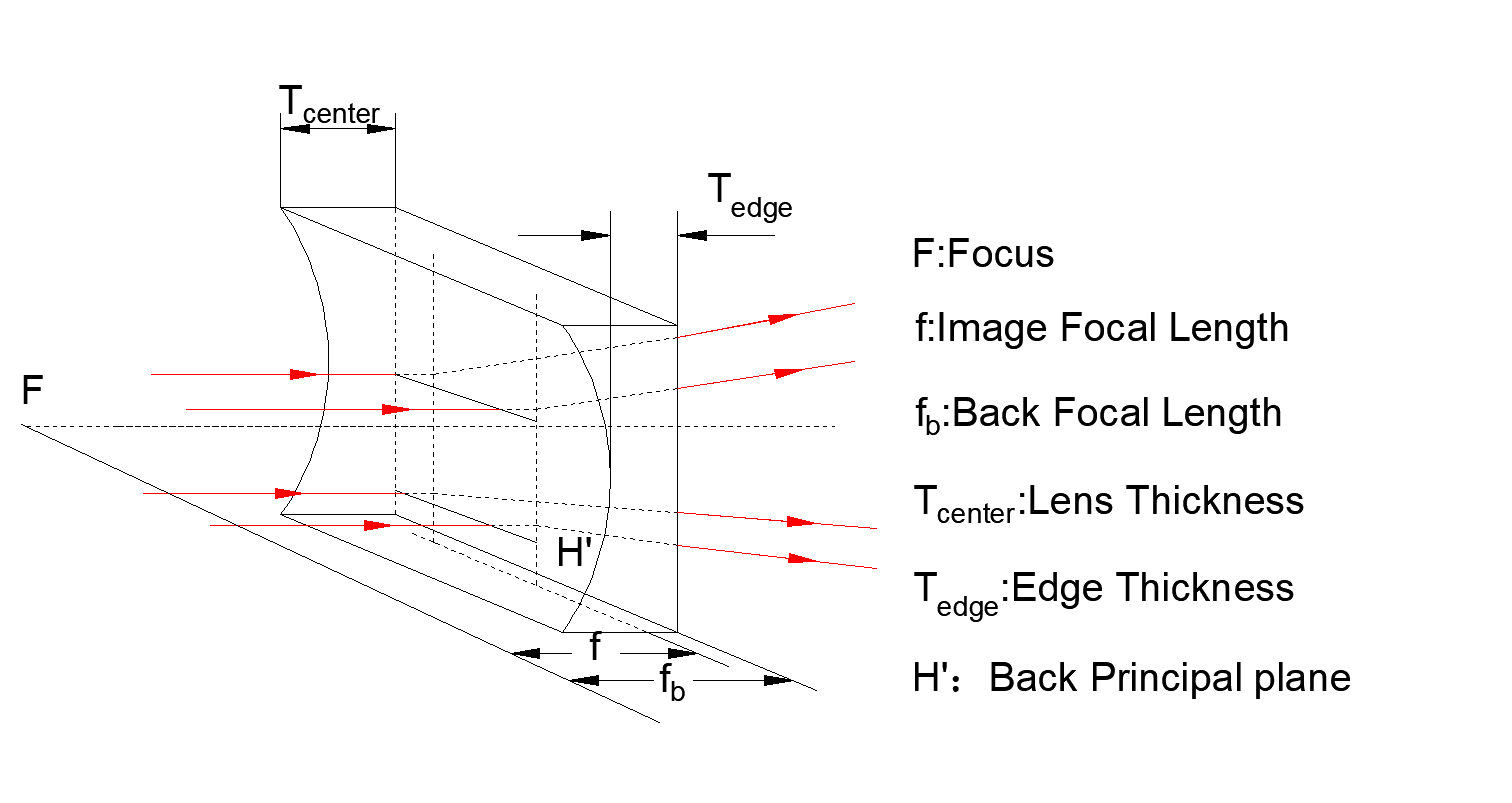

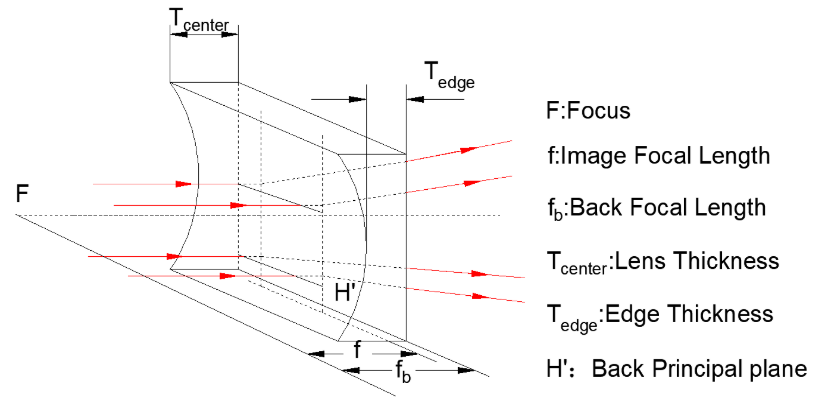

  • 示意图
  • 技术说明
光学元件材质 N-BK7 设计波长 587.6 nm
表面光洁度(划痕/麻点) 60/40 高度方向局部光圈 0.5
长度方向局部光圈

0.5

曲面局部光圈 3
焦距公差 ±1% 偏心度 ≤5 arcmin





平凹柱面透镜



一:定义

平凹柱面透镜是一种具有平面和面形状的透镜。柱面透镜的轴向子午线没有弯度,屈光力子午线在柱面上的圆形的弯度(柱面的曲率方向)最大,因此平行于光轴通过屈光力子午线的光线会发散(反向延长线聚焦到焦平面)。柱面透镜具有负焦距。为了最小化球差,当将准直光束会聚或发散时,准直光应从透镜的曲面入射;而当准直线光源时,应将线光源入射到透镜的平面。



二:用途

  1. 光束整形;
  2. 调节光路。

三:特点

应用:广泛应用在光学成像、激光扫描、一维光束整形等诸多领域;

材质:NBK7(K9),配合多波段增透膜,适用多种需求;增透膜能在工作波段有效减少表面反射(单面平均反射率小于0.5%),提高透镜的透过率。

尺寸:多种定制尺寸可选,满足不同应用需求。







平凹柱面透镜,N-BK7,未镀膜 350 nm ~ 2.0 μm
光品汇商城提供未镀膜的平凹柱面透镜透镜,采用N-BK7,工作波长为350 nm ~ 2.0 μm。我们还提供多种定制服务,如您有需求请联系我们客服。
  • 材质:N-BK7
  • 镀膜:未镀膜
  • 工作波长:350 nm ~ 2.0 μm
  • 作用:成像、单方向光束准直、光束整形
产品型号 尺寸 焦距 单价 发货周期 操作
  PEC11011
H x L= 4.0 mm x 6.0 mm -3.9 mm ¥ 334.00
1周
  PEC12021
H x L= 6.0 mm x 8.0 mm -6.4 mm ¥ 364.00
1周
  PEC13031
H x L= 7.0 mm x 14.0 mm -7.7 mm ¥ 362.00
1周
  PEC14041
H x L= 10.0 mm x 12.0 mm -12.7 mm ¥ 382.00
1周
  PEC15051
H x L= 15.0 mm x 30.0 mm -20.0 mm ¥ 604.00
1周
  PEC16061
H x L= 30.0 mm x 32.0 mm -50.0 mm ¥ 755.00
1周
  PEC17071
H x L= 30.0 mm x 32.0 mm -100.0 mm ¥ 755.00
1周
平凹柱面透镜,N-BK7,增透膜 400 nm ~ 700 nm
光品汇商城提供镀增透膜的平凹柱面透镜透镜,采用N-BK7,工作波长为400 nm ~ 700 nm。我们还提供多种定制服务,如您有需求请联系我们客服。
  • 材质:N-BK7
  • 镀膜:增透膜
  • 工作波长:400 nm ~ 700 nm
  • 作用:成像、单方向光束准直、光束整形
产品型号 尺寸 焦距 单价 发货周期 操作
  PEC11012-A
H x L= 4.0 mm x 6.0 mm -3.9 mm ¥ 400.00
1周
  PEC12022-A
H x L= 6.0 mm x 8.0 mm -6.4 mm ¥ 445.00
1周
  PEC13042-A
H x L= 10.0 mm x 12.0 mm -12.7 mm ¥ 457.00
1周
  PEC14052-A
H x L= 15.0 mm x 30.0 mm -20.0 mm ¥ 683.00
1周
  PEC15072-A
H x L= 30.0 mm x 32.0 mm -100.0 mm ¥ 837.00
1周
平凹柱面透镜,N-BK7,增透膜 700 nm ~ 1100 nm
光品汇商城提供镀增透膜的平凹柱面透镜透镜,采用N-BK7,工作波长为700 nm ~ 1100 nm。我们还提供多种定制服务,如您有需求请联系我们客服。
  • 材质:N-BK7
  • 镀膜:增透膜
  • 工作波长:700 nm ~ 1100 nm
  • 作用:成像、单方向光束准直、光束整形
产品型号 尺寸 焦距 单价 发货周期 操作
  PEC11013-B
H x L= 4.0 mm x 6.0 mm -3.9 mm ¥ 404.00
1周
  PEC12023-B
H x L= 6.0 mm x 8.0 mm -6.4 mm ¥ 462.00
1周
  PEC13033-B
H x L= 7.0 mm x 14.0 mm -7.7 mm ¥ 465.00
1周
  PEC14043-B
H x L= 10.0 mm x 12.0 mm -12.7 mm ¥ 457.00
1周
  PEC15063-B
H x L= 30.0 mm x 32.0 mm -50.0 mm ¥ 821.00
1周
平凹柱面透镜,N-BK7,增透膜 1100 nm ~ 1650 nm
光品汇商城提供镀增透膜的平凹柱面透镜透镜,采用N-BK7,工作波长为1100 nm ~ 1650 nm。我们还提供多种定制服务,如您有需求请联系我们客服。
  • 材质:N-BK7
  • 镀膜:增透膜
  • 工作波长:1100 nm ~ 1650 nm
  • 作用:成像、单方向光束准直、光束整形
产品型号 尺寸 焦距 单价 发货周期 操作
  PEC11024-C
H x L= 6.0 mm x 8.0 mm -6.4 mm ¥ 481.00
1周
