当前位置：光品汇  > 光学元件  > 透镜  > 负弯月透镜  > 负弯月透镜，N-BK7

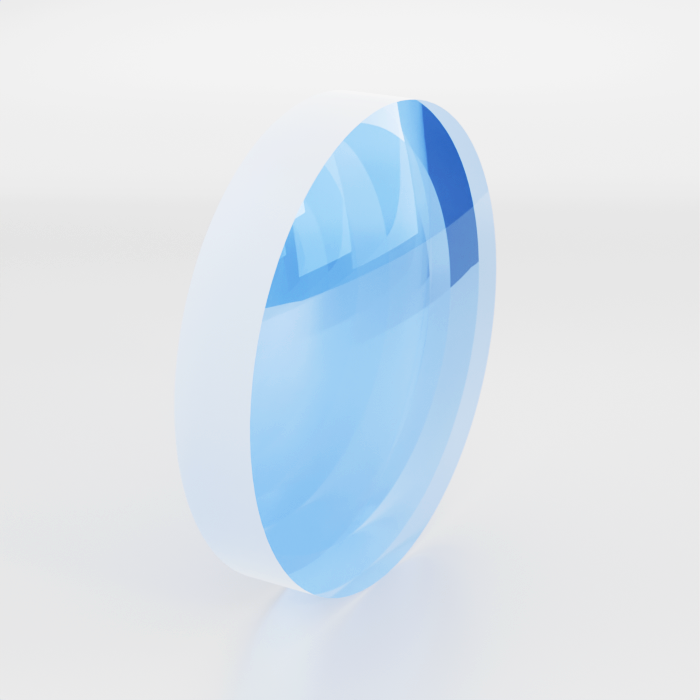

负弯月透镜，N-BK7
负弯月透镜为一面凸一面凹的单透镜且焦距为负。负弯月透镜常与另一透镜结合使用，用来缩短焦距，并减小系统的数值孔径（NA），且不引入明显球差。我们采用符合RoHS标准的N-BK7光学玻璃，N-BK7是一种光学性能可靠且常用的光学玻璃材料，适用于可见光以及近红外光谱范围内的大部分光学器件。光品汇商城提供的负弯月透镜为未镀膜版本。我们还提供多种定制服务，如您有需求请联系客服。
  • 材质：N-BK7
  • 作用：成像、扩束、缩束、会聚
  • 通用参数

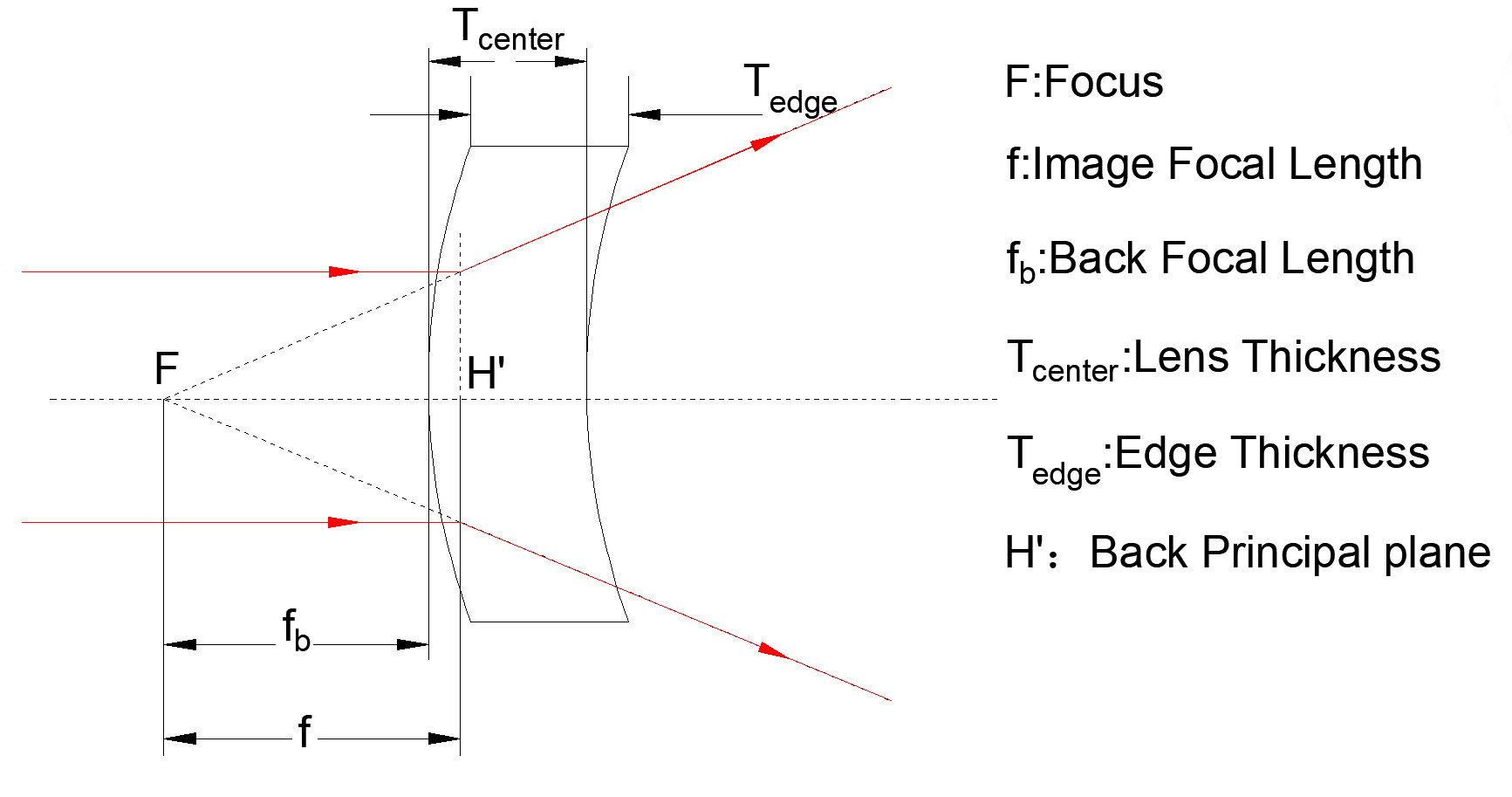

  • 示意图
  • 技术说明
光学元件材质 N-SF11 设计波长 587.6 nm
表面光洁度（划痕/麻点） 40/20 表面平整度（@633 nm） λ/2
曲面光圈

3

 曲面局部光圈 0.5
焦距公差 ±1% 偏心度 ≤3 arcmin





负弯月透镜





一：定义

负弯月透镜，拥有一个外凸和一个内凹的表面，当凸面的曲率半径大于凹面时，它具有负焦距。通常用于扩束或缩束、增大焦距和减小数值孔径等相关应用。

二：用途

  1. 在光学系统中，负弯月透镜可以与其它透镜组合，用来延长焦距而不增加显著的球面像差。
  2. 增加系统的数值孔径(NA)，对于需要高分辨率和良好聚光能力的应用至关重要，如投影仪、工业镜头、红外系统、摄影镜头和生物显微镜等。
  3. 扩束和缩束



三：特点

结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；

材质： NBK7（K9），配合多波段增透膜，适用多种需求；增透膜能在工作波段有效减少表面反射（单面平均反射率小于0.5%），提高透镜的透过率。

尺寸：25.4 mm标准尺寸，及其他定制尺寸可选。



四：焦距公式：

透镜焦距和曲率相关公式为：

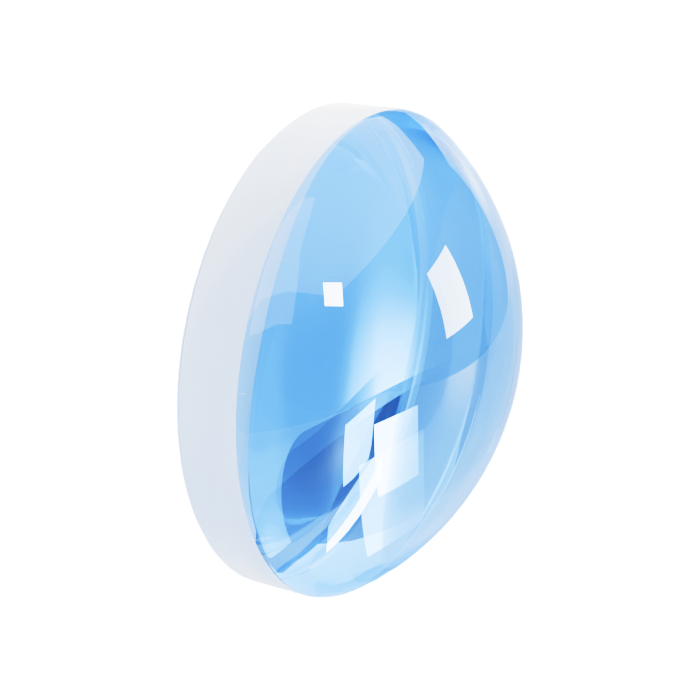

负弯月透镜，N-BK7，未镀膜 350 nm ~ 2.0 μm
光品汇商城提供未镀膜的负弯月透镜，采用N-BK7，工作波长为350 nm ~ 2.0 μm。我们还提供多种定制服务，如您有需求请联系我们客服。
  • 材质：N-BK7
  • 镀膜：未镀膜
  • 工作波长：350 nm ~ 2.0 μm
  • 作用：成像、扩束或缩束，会聚
产品型号 直径 焦距 单价 发货周期 操作
  NML12031
 25.4 mm -150.0 mm ¥ 150.00
1周
加入购物车
负弯月透镜，N-BK7，增透膜 400 nm ~ 700 nm
光品汇商城提供镀增透膜的负弯月透镜，采用N-BK7，工作波长为 400 nm ~ 700 nm。我们还提供多种定制服务，如您有需求请联系我们客服。
  • 材质：N-BK7
  • 镀膜：增透膜
  • 工作波长：400 nm ~ 700 nm
  • 作用：成像、扩束或缩束，会聚
产品型号 直径 焦距 单价 发货周期 操作
  NML12012-A
 25.4 mm -100.0 mm ¥ 221.00
1周
加入购物车
  NML12022-A
 25.4 mm -125.0 mm ¥ 214.00
1周
加入购物车
  NML12032-A
 25.4 mm -150.0 mm ¥ 216.00
1周
加入购物车
  NML12042-A
 25.4 mm -250.0 mm ¥ 214.00
1周
加入购物车
  NML12052-A
 25.4 mm -280.0 mm ¥ 214.00
1周
加入购物车
  NML12062-A
 25.4 mm -300.0 mm ¥ 216.00
1周
加入购物车
  NML12072-A
 25.4 mm -400.0 mm ¥ 216.00
1周
加入购物车
  NML12082-A
 25.4 mm -500.0 mm ¥ 221.00
1周
加入购物车
  NML12092-A
 25.4 mm -1000.0 mm ¥ 216.00
1周
加入购物车
