当前位置：光品汇  > 光学元件  > 透镜  > 正弯月透镜  > 正弯月透镜，N-BK7

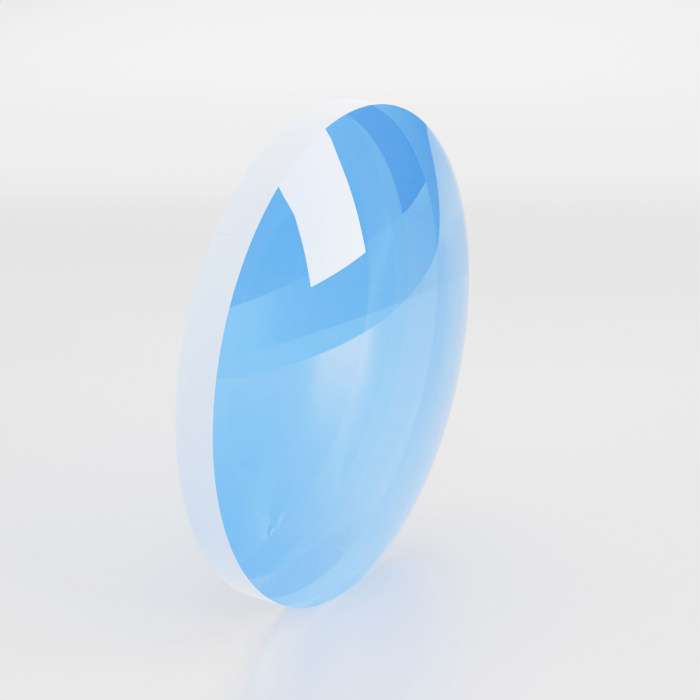

正弯月透镜，N-BK7
正弯月透镜为一面凸一面凹的单透镜且焦距为正。正弯月透镜常与另一透镜结合使用，用来缩短焦距，并增大系统的数值孔径（NA），且不引入明显球差。 我们采用符合RoHS标准的N-BK7光学玻璃，N-BK7是一种光学性能可靠且常用的光学玻璃材料，适用于可见光以及近红外光谱范围内的大部分光学器件。光品汇商城提供的正弯月透镜可选择未镀膜版本也可选用增透膜版本。我们还提供多种定制服务，如您有需求请联系客服。
  • 材质：N-BK7
  • 作用：成像、扩束、缩束、会聚
  • 通用参数

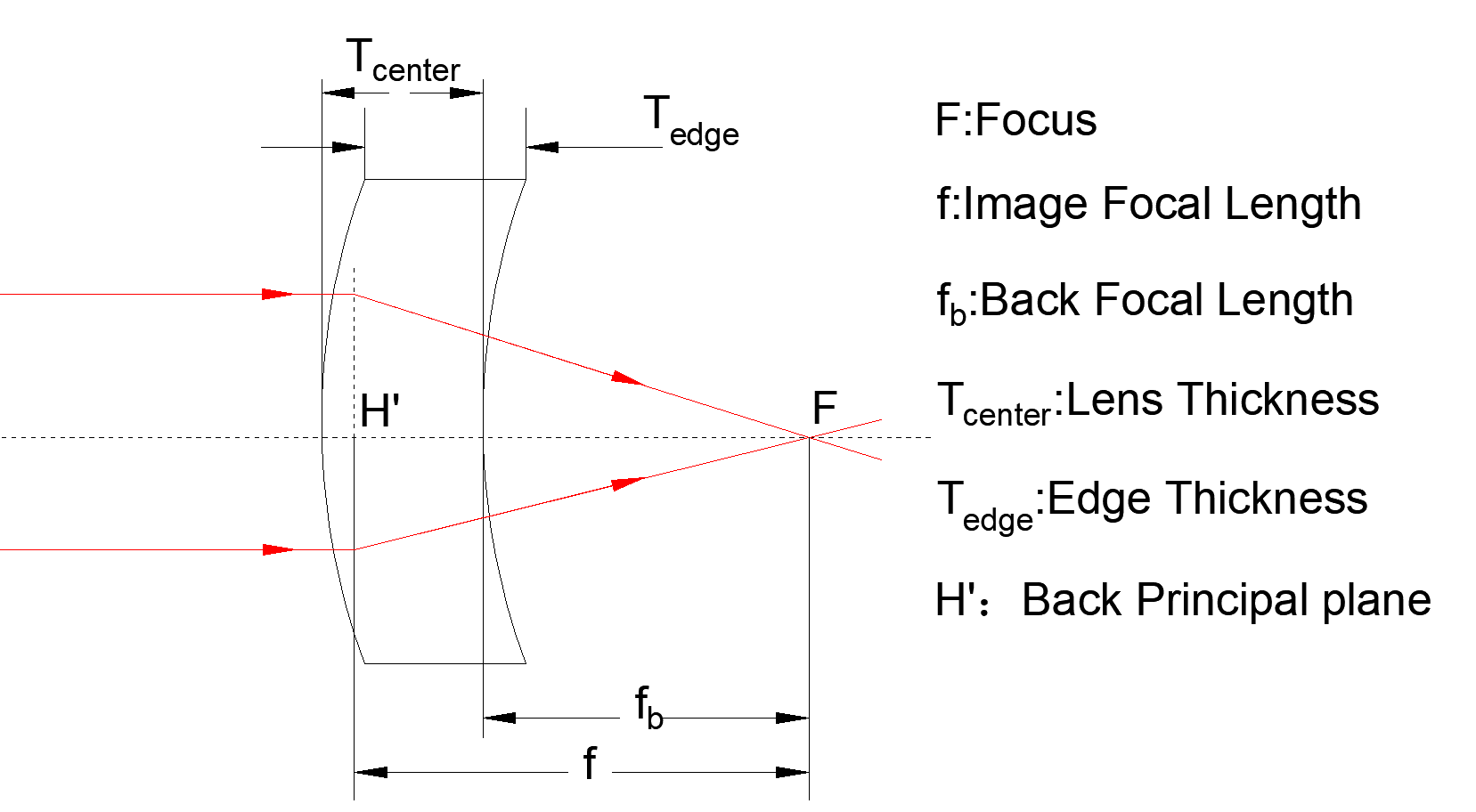

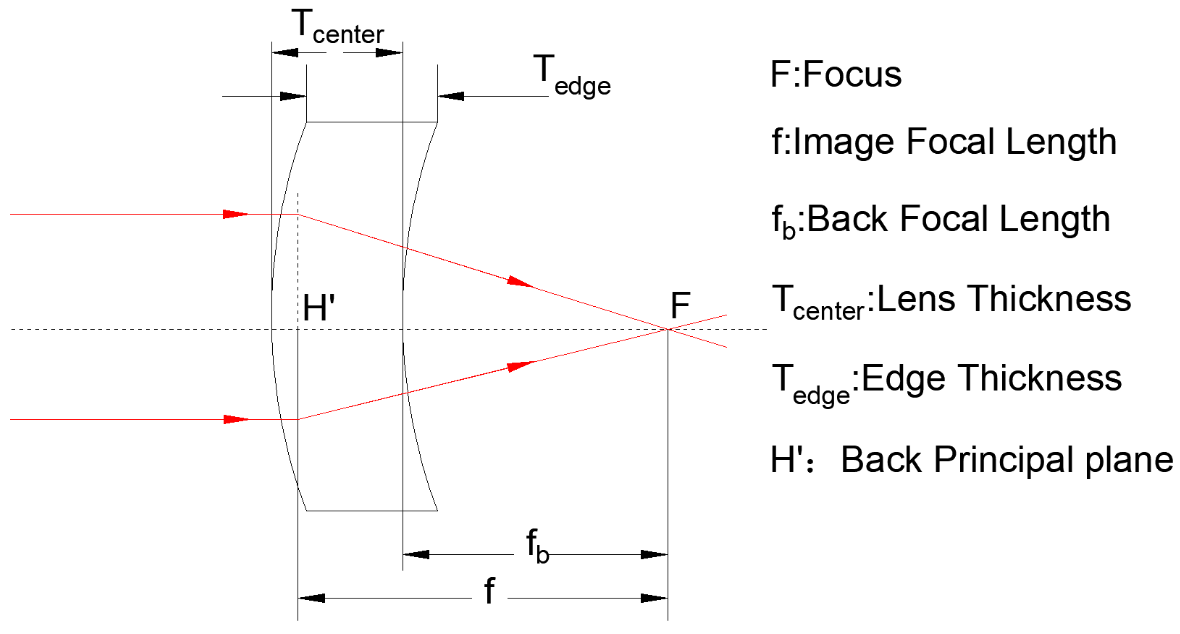

  • 示意图
  • 技术说明
光学元件材质 N-SF11 设计波长 587.6 nm
表面光洁度（划痕/麻点） 40/20 表面平整度（@633 nm） λ/2
曲面光圈

3

 曲面局部光圈 0.5
焦距公差 ±1% 偏心度 ≤3 arcmin





正弯月透镜



一：定义

正弯月透镜，拥有一个外凸和一个内凹的表面，当凸面的曲率半径小于凹面时，它具有正焦距。这种设计能有效减少球差，提供更小的焦点和较少的像差，从而提高成像质量。



二：用途

  1. 在光学系统中，正弯月透镜可以与其它透镜组合，用来缩短焦距而不增加显著的球面像差。
  2. 增加系统的数值孔径(NA)，对于需要高分辨率和良好聚光能力的应用至关重要，如投影仪、工业镜头、红外系统、摄影镜头和生物显微镜等。
  3. 扩束和缩束



三：特点

结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；

材质： NBK7（K9），配合多波段增透膜，适用多种需求；增透膜能在工作波段有效减少表面反射（单面平均反射率小于0.5%），提高透镜的透过率。

尺寸：25.4 mm标准尺寸，及其他定制尺寸可选。



四：焦距公式：

透镜焦距和曲率相关公式为：

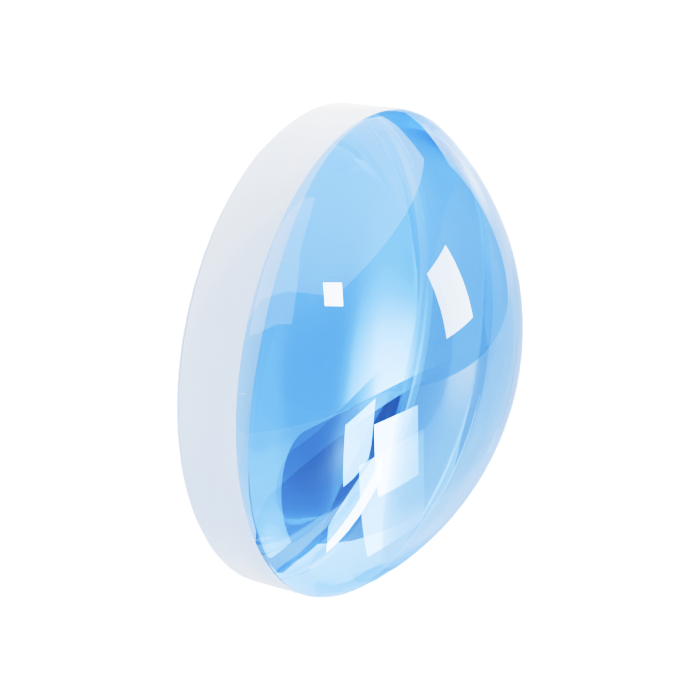

正弯月透镜，N-BK7，未镀膜 350 nm ~ 2.0 μm
光品汇商城提供未镀膜的正弯月透镜，采用N-BK7，工作波长为350 nm ~ 2.0 μm。我们还提供多种定制服务，如您有需求请联系我们客服。
  • 材质：N-BK7
  • 镀膜：未镀膜
  • 工作波长：350 nm ~ 2.0 μm
  • 作用：成像、扩束或缩束，会聚
产品型号 直径 焦距 单价 发货周期 操作
  PML12011
 25.4 mm 100.0 mm ¥ 150.00
1周
加入购物车
正弯月透镜，N-BK7，增透膜 400 nm ~ 700 nm
光品汇商城提供镀增透膜的正弯月透镜，采用N-BK7，工作波长为 400 nm ~ 700 nm。我们还提供多种定制服务，如您有需求请联系我们客服。
  • 材质：N-BK7
  • 镀膜：增透膜
  • 工作波长：400 nm ~ 700 nm
  • 作用：成像、扩束或缩束，会聚
产品型号 直径 焦距 单价 发货周期 操作
  PML12012-A
 25.4 mm 100.0 mm ¥ 226.00
1周
加入购物车
  PML12022-A
 25.4 mm 250.0 mm ¥ 214.00
1周
加入购物车
  PML12032-A
 25.4 mm 300.0 mm ¥ 221.00
1周
加入购物车
  PML12042-A
 25.4 mm 400.0 mm ¥ 214.00
1周
加入购物车
  PML12052-A
 25.4 mm 500.0 mm ¥ 214.00
1周
加入购物车
  PML12062-A
 25.4 mm 1000.0 mm ¥ 214.00
1周
加入购物车
正弯月透镜，N-BK7，增透膜 700 nm ~ 1100 nm
光品汇商城提供镀增透膜的正弯月透镜，采用N-BK7，工作波长为 700 nm ~ 1100 nm。我们还提供多种定制服务，如您有需求请联系我们客服。
  • 材质：N-BK7
  • 镀膜：增透膜
  • 工作波长：700 nm ~ 1100 nm
  • 作用：成像、扩束或缩束，会聚
产品型号 直径 焦距 单价 发货周期 操作
  PML12013-B
 25.4 mm 100.0 mm ¥ 226.00
1周
加入购物车
