| 光学元件材质 | N-SF11 | 设计波长 | 587.6 nm |
| 表面光洁度（划痕/麻点） | 40/20 | 表面平整度（@633 nm） | λ/2 |
| 曲面光圈 |
3 |
曲面局部光圈 | 0.5 |
| 焦距公差 | ±1% | 偏心度 | ≤3 arcmin |

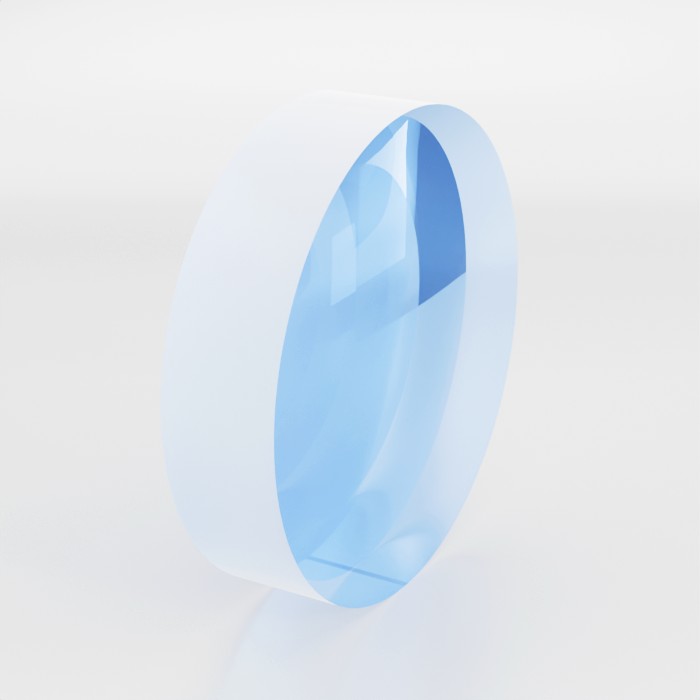

双凹透镜
一：定义
双凹透镜是一种具有两面凹面形状的透镜，通常为对称结构。对于放在空气中的透镜，通常透镜材料的折射率大于1，所以双凹透镜能够使经过的光线发生发散。其焦点位于光线传播方向的同侧，焦距为负值。
二：用途
双凹透镜的主要作用是发散光线，其应用范围包括近视矫正、光学仪器调节、激光束扩展、视野扩展以及光学实验等领域。
三：特点
结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；
材质：不同材质NBK7（K9）、N-SF11，配合多波段增透膜，适用多种需求；增透膜能在工作波段有效减少表面反射（单面平均反射率小于0.5%），提高透镜的透过率。
尺寸：覆盖12.7mm-50.8mm标准尺寸，及其他定制尺寸可选。
四：焦距公式：
对于双凹透镜，焦距和曲率相关公式为：
其中n1为透镜折射率，R为平凸透镜曲面的曲率半径。
五：透镜选择：
|
透镜类型 |
焦距 |
共轭比 |
|
平凸（平凹） |
正（负） |
5~∞ |
|
双凸（双凹） |
正（负） |
0.2~5 |
|
最佳外形 |
正 |
∞ |
在光学系统中，共轭比（conjugate ratio）是指物体与像之间的相对大小或位置关系，是影响成像质量和特性的一个关键因素。有限共轭比0.2~5区间，双凹透镜的成像质量更好，调试更简便。
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCC22011
|
25.4 mm | -25.0 mm | ¥ 233.00 |
1周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCC22012-A
|
25.4 mm | -25.0 mm | ¥ 301.00 |
1周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCC22013-B
|
25.4 mm | -25.0 mm | ¥ 303.00 |
1周
|
|
