| 光学元件材质 | UVFS | 设计波长 | 587.6 nm |
| 表面光洁度（划痕/麻点） | 40/20 | 表面平整度（@633 nm） | λ/2 |
| 曲面光圈 |
3 |
曲面局部光圈 | 0.5 |
| 焦距公差 | ±1% | 偏心度 | ≤3 arcmin |

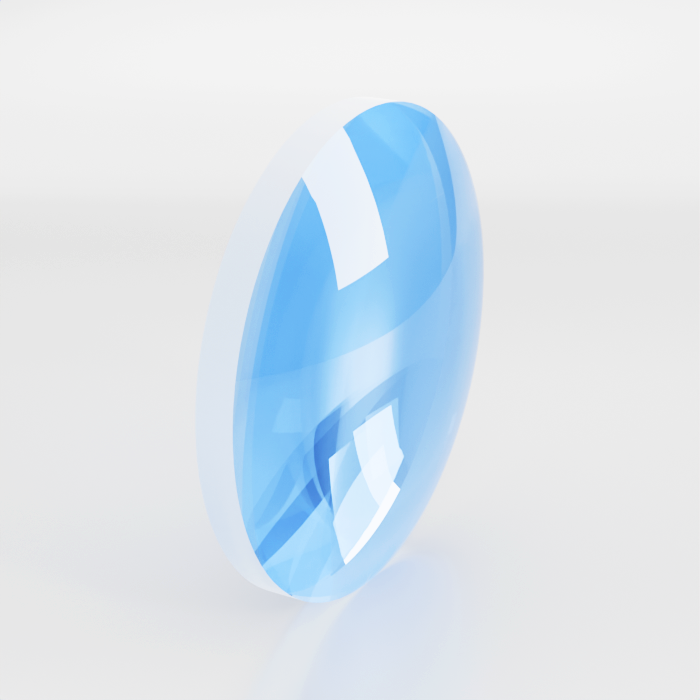

双凸透镜
一：定义
双凸透镜是一个两面都呈凸形的光学透镜，特点是两面都具有相同或不同的曲率，具有正焦距。
二：用途
双凸透镜通常可用于显微镜、望远镜、照相机等光学仪器中，用于聚焦光线、放大图像等；双凸透镜可以用于调整光束的传播方向，帮助聚焦和扩展光线；
物距大于焦距，成倒立缩小实像；
物距小于焦距，成正立放大实像。
三：特点
结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；
材质：不同材质NBK7（K9）、UVFS、CaF2、ZnSe等，配合多波段增透膜，适用多种需求；增透膜能在工作波段有效减少表面反射（单面平均反射率小于0.5%），提高透镜的透过率。
尺寸：覆盖12.7mm-50.8mm标准尺寸，及其他定制尺寸可选。

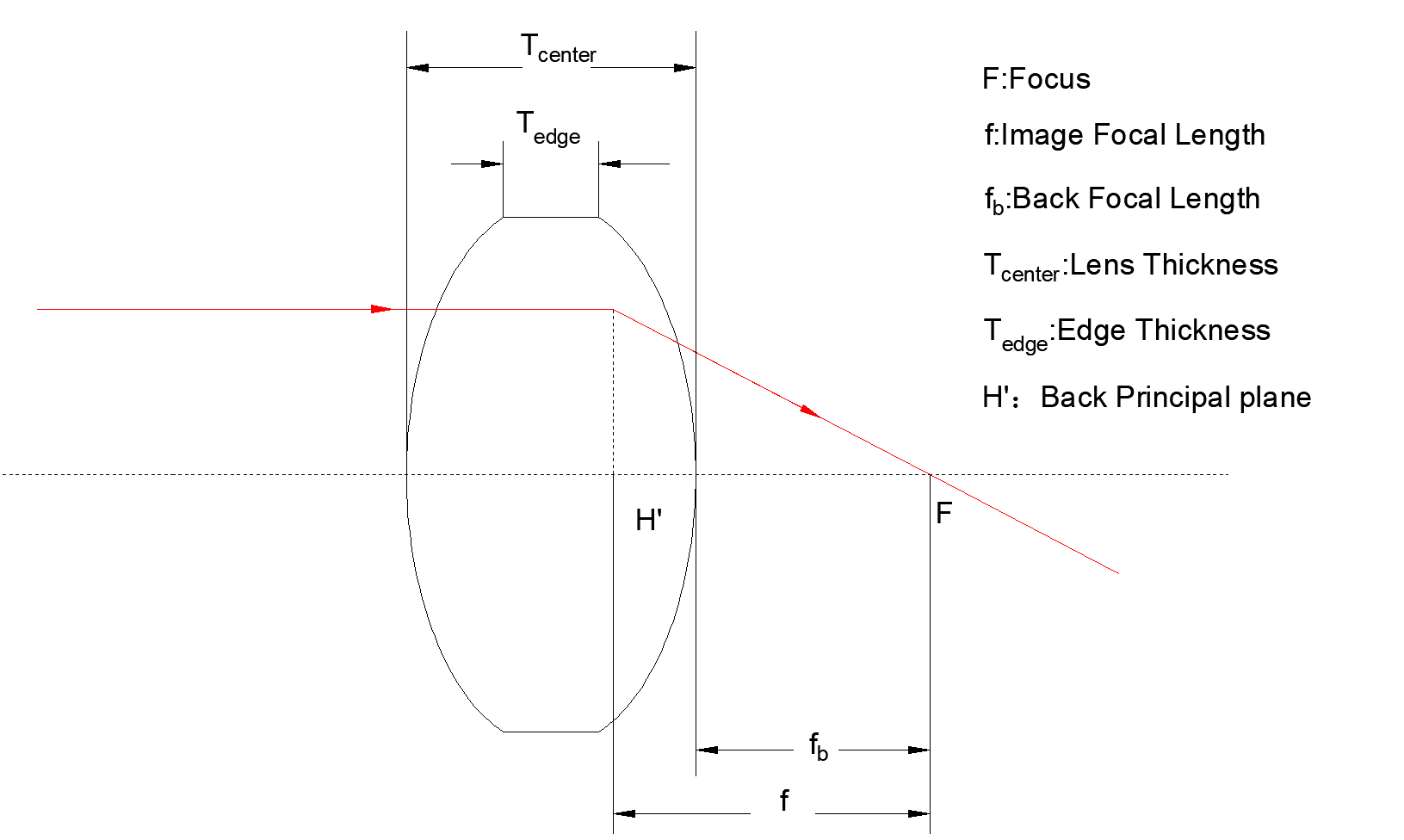

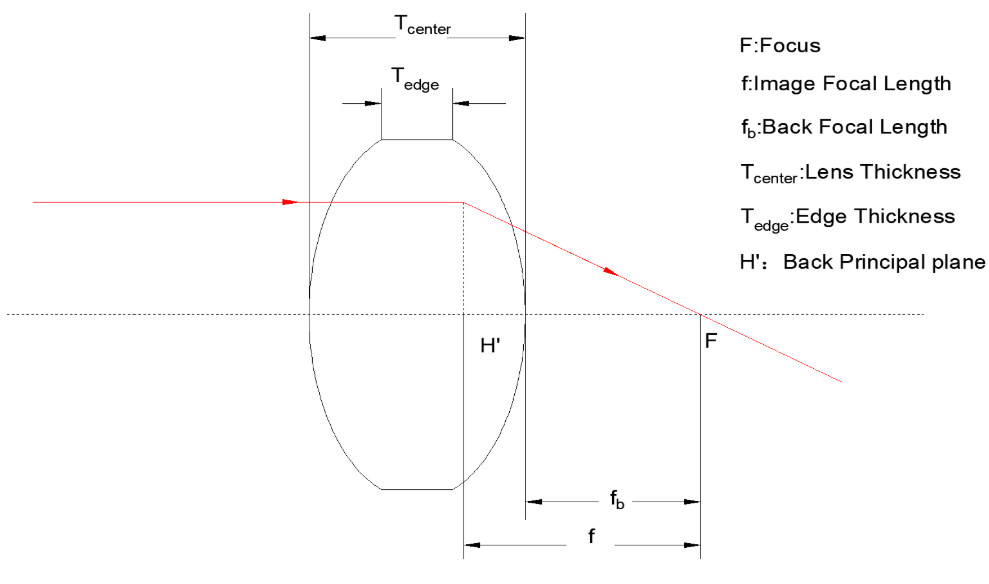

四：焦距公式：
对于双凸透镜，焦距和曲率相关公式为：
其中n1为透镜折射率，R为平凸透镜曲面的曲率半径。
五：透镜选择：
|
透镜类型 |
焦距 |
共轭比 |
|
平凸（平凹） |
正（负） |
5~∞ |
|
双凸（双凹） |
正（负） |
0.2~5 |
|
最佳外形 |
正 |
∞ |
在光学系统中，共轭比（conjugate ratio）是指物体与像之间的相对大小或位置关系，是影响成像质量和特性的一个关键因素。有限共轭比0.2~5区间，双凸透镜的成像质量更好，调试更简便。
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCX22011
|
25.4 mm | 50.0 mm | ¥ 678.00 |
1周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCX22012-UV
|
25.4 mm | 50.0 mm | ¥ 779.00 |
1周
|
|
