| 光学元件材质 | N-BK7 | 设计波长 | 587.6 nm |
| 表面光洁度（划痕/麻点） | 40/20 | 表面平整度（@633 nm） | λ/2 |
| 曲面光圈 |
3 |
曲面局部光圈 | 0.5 |
| 焦距公差 | ±1% | 偏心度 | ≤3 arcmin |

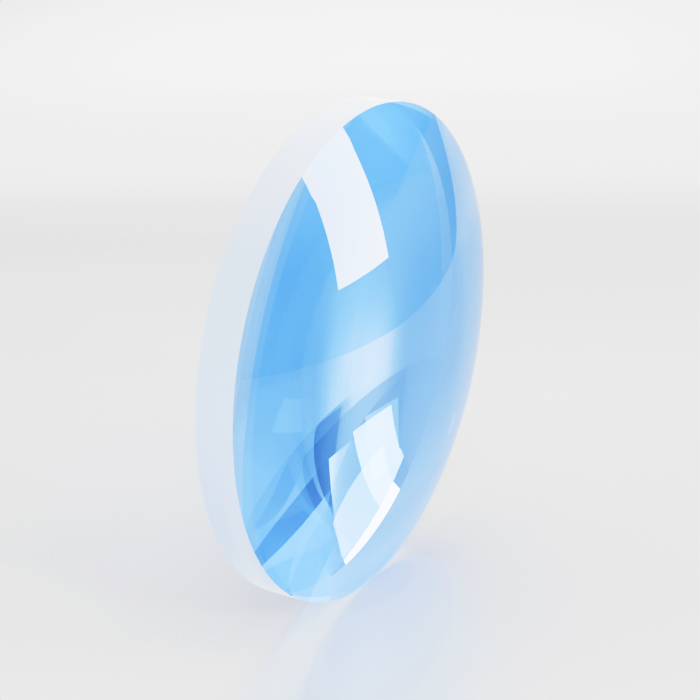

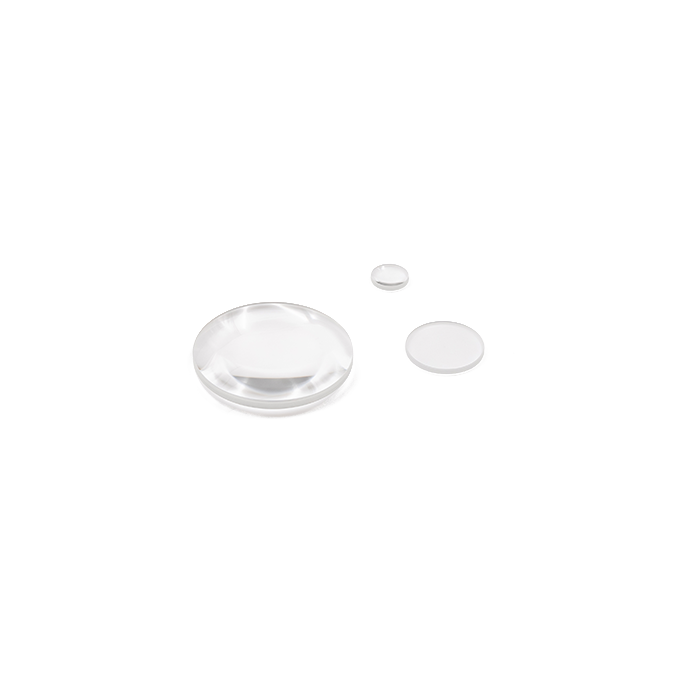

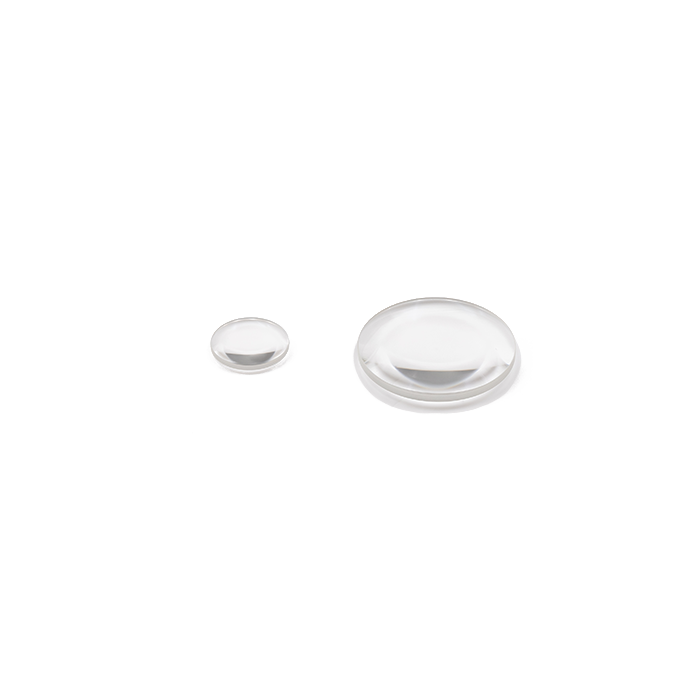

双凸透镜
一：定义
双凸透镜是一个两面都呈凸形的光学透镜，特点是两面都具有相同或不同的曲率，具有正焦距。
二：用途
双凸透镜通常可用于显微镜、望远镜、照相机等光学仪器中，用于聚焦光线、放大图像等；双凸透镜可以用于调整光束的传播方向，帮助聚焦和扩展光线；
物距大于焦距，成倒立缩小实像；
物距小于焦距，成正立放大实像。
三：特点
结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；

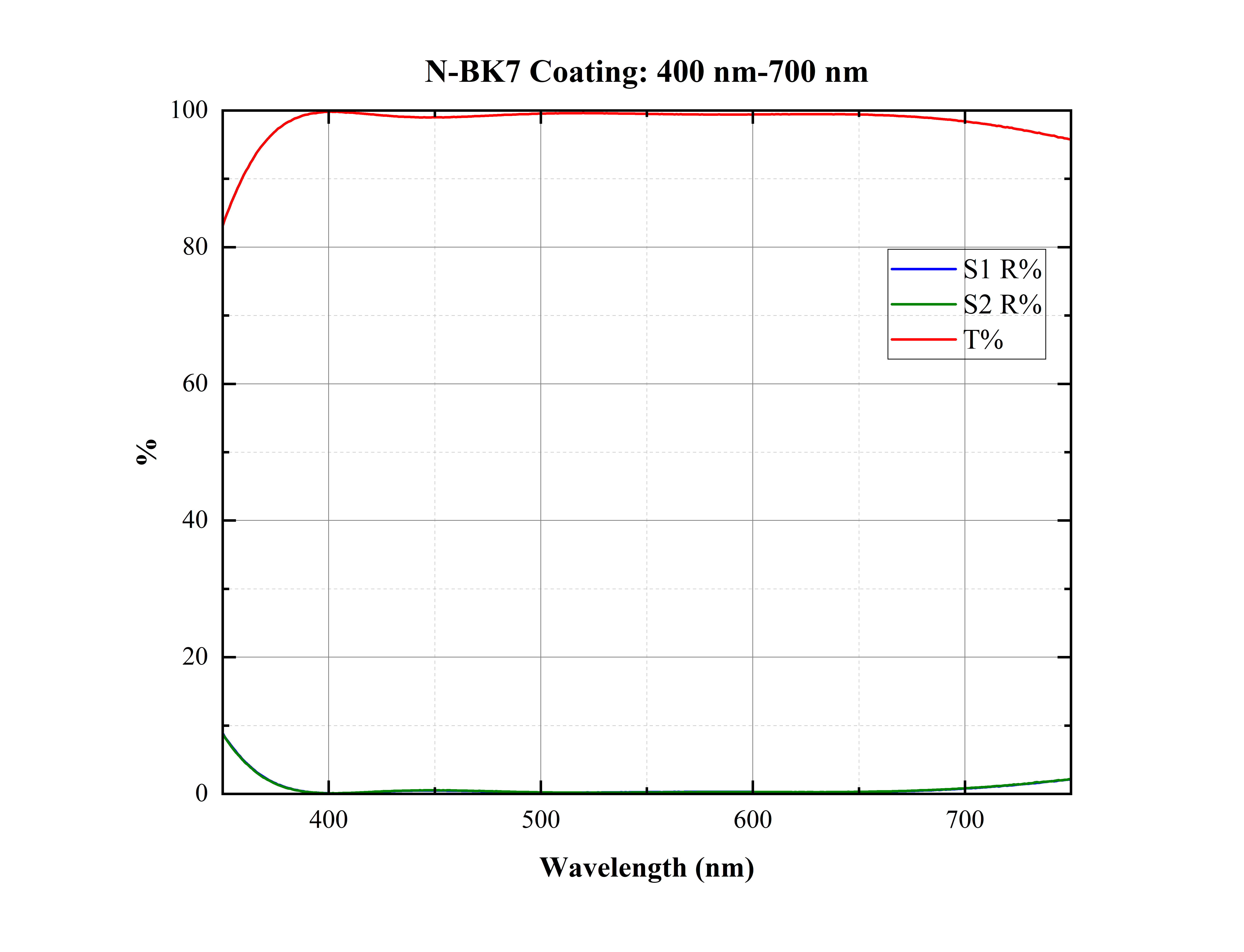

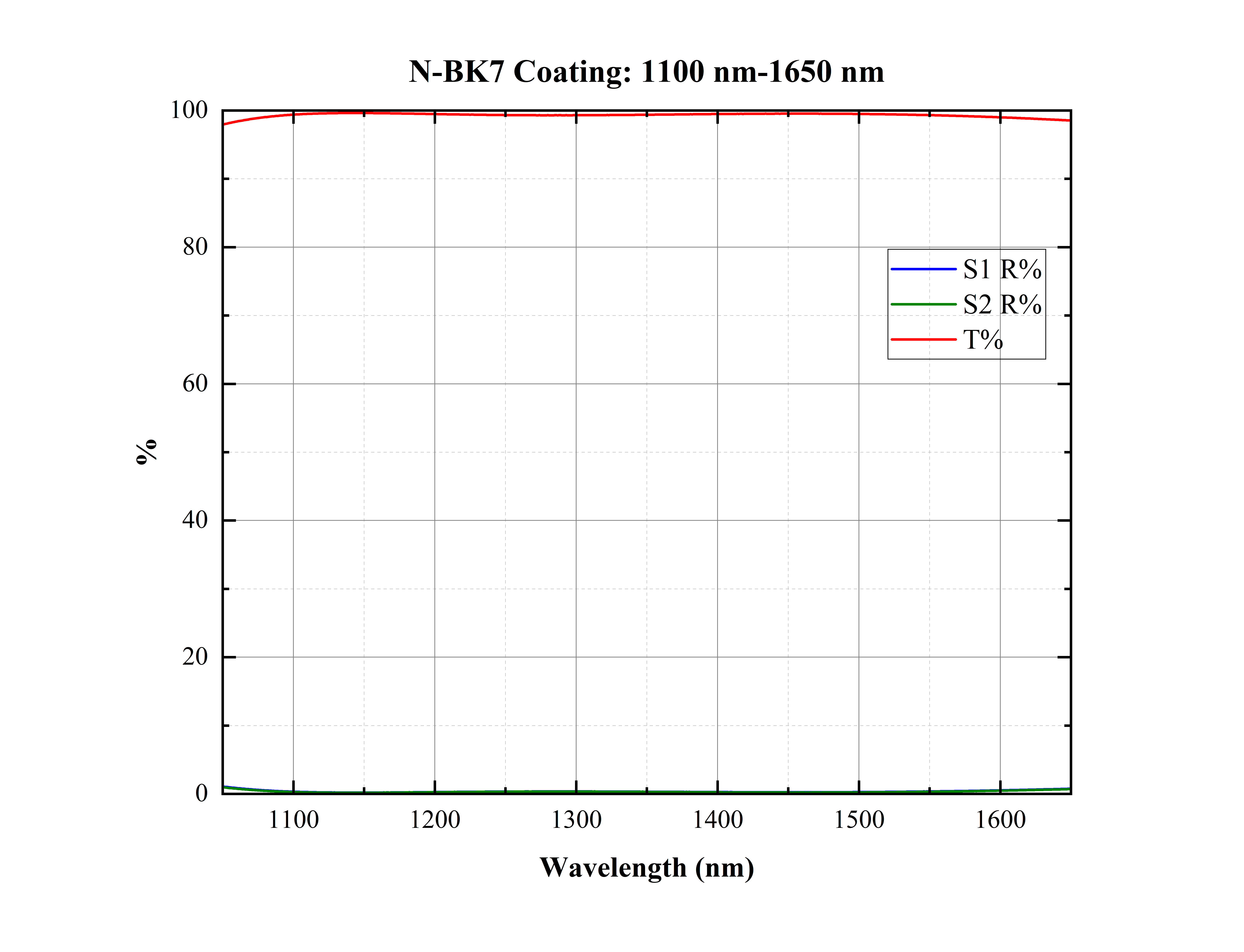

材质：不同材质NBK7（K9）、UVFS、CaF2、ZnSe等，配合多波段增透膜，适用多种需求；增透膜能在工作波段有效减少表面反射（单面平均反射率小于0.5%），提高透镜的透过率。
尺寸：覆盖12.7mm-50.8mm标准尺寸，及其他定制尺寸可选。
四：焦距公式：
对于双凸透镜，焦距和曲率相关公式为：
其中n1为透镜折射率，R为平凸透镜曲面的曲率半径。
五：透镜选择：
|
透镜类型 |
焦距 |
共轭比 |
|
平凸（平凹） |
正（负） |
5~∞ |
|
双凸（双凹） |
正（负） |
0.2~5 |
|
最佳外形 |
正 |
∞ |
在光学系统中，共轭比（conjugate ratio）是指物体与像之间的相对大小或位置关系，是影响成像质量和特性的一个关键因素。有限共轭比0.2~5区间，双凸透镜的成像质量更好，调试更简便。
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCX11011
|
12.7 mm | 15.0 mm | ¥ 166.00 |
1周
|
|
|
BCX11021
|
12.7 mm | 20.0 mm | ¥ 166.00 |
1周
|
|
|
BCX11031
|
12.7 mm | 25.0 mm | ¥ 163.00 |
1周
|
|
|
BCX11051
|
12.7 mm | 30.0 mm | ¥ 163.00 |
现货
现货
1周
|
|
|
BCX11071
|
12.7 mm | 40.0 mm | ¥ 163.00 |
1周
|
|
|
BCX11081
|
12.7 mm | 50.0 mm | ¥ 163.00 |
现货
现货
4周
|
|
|
BCX11111
|
12.7 mm | 100.0 mm | ¥ 163.00 |
1周
|
|
|
BCX12041
|
25.4 mm | 25.4 mm | ¥ 182.00 |
1周
|
|
|
BCX12051
|
25.4 mm | 30.0 mm | ¥ 182.00 |
现货
现货
4周
|
|
|
BCX12061
|
25.4 mm | 35.0 mm | ¥ 182.00 |
现货
现货
1周
|
|
|
BCX12071
|
25.4 mm | 40.0 mm | ¥ 182.00 |
1周
|
|
|
BCX12081
|
25.4 mm | 50.0 mm | ¥ 182.00 |
现货
现货
4周
|
|
|
BCX12091
|
25.4 mm | 60.0 mm | ¥ 182.00 |
1周
|
|
|
BCX12101
|
25.4 mm | 75.0 mm | ¥ 182.00 |
现货
现货
1周
|
|
|
BCX12111
|
25.4 mm | 100.0 mm | ¥ 177.00 |
现货
现货
4周
|
|
|
BCX12121
|
25.4 mm | 125.0 mm | ¥ 177.00 |
现货
现货
1周
|
|
|
BCX12131
|
25.4 mm | 150.0 mm | ¥ 173.00 |
现货
现货
4周
|
|
|
BCX12141
|
25.4 mm | 175.0 mm | ¥ 171.00 |
现货
现货
1周
|
|
|
BCX12151
|
25.4 mm | 200.0 mm | ¥ 170.00 |
现货
现货
4周
|
|
|
BCX12161
|
25.4 mm | 250.0 mm | ¥ 170.00 |
现货
现货
1周
|
|
|
BCX12171
|
25.4 mm | 300.0 mm | ¥ 169.00 |
现货
现货
1周
|
|
|
BCX12181
|
25.4 mm | 400.0 mm | ¥ 169.00 |
1周
|
|
|
BCX12191
|
25.4 mm | 500.0 mm | ¥ 169.00 |
1周
|
|
|
BCX12201
|
25.4 mm | 750.0 mm | ¥ 169.00 |
1周
|
|
|
BCX12211
|
25.4 mm | 1000.0 mm | ¥ 167.00 |
1周
|
|
|
BCX13111
|
50.8 mm | 100.0 mm | ¥ 253.00 |
现货
现货
1周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCX11012-A
|
12.7 mm | 15.0 mm | ¥ 230.00 |
1周
|
|
|
BCX11022-A
|
12.7 mm | 20.0 mm | ¥ 230.00 |
1周
|
|
|
BCX11032-A
|
12.7 mm | 25.0 mm | ¥ 227.00 |
1周
|
|
|
BCX11052-A
|
12.7 mm | 30.0 mm | ¥ 227.00 |
现货
现货
1周
|
|
|
BCX11072-A
|
12.7 mm | 40.0 mm | ¥ 227.00 |
1周
|
|
|
BCX11082-A
|
12.7 mm | 50.0 mm | ¥ 227.00 |
现货
现货
4周
|
|
|
BCX11112-A
|
12.7 mm | 100.0 mm | ¥ 227.00 |
现货
现货
4周
|
|
|
BCX12042-A
|
25.4 mm | 25.4 mm | ¥ 252.00 |
1周
|
|
|
BCX12052-A
|
25.4 mm | 30.0 mm | ¥ 252.00 |
现货
现货
4周
|
|
|
BCX12062-A
|
25.4 mm | 35.0 mm | ¥ 247.00 |
现货
现货
1周
|
|
|
BCX12072-A
|
25.4 mm | 40.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12082-A
|
25.4 mm | 50.0 mm | ¥ 247.00 |
现货
现货
4周
|
|
|
BCX12092-A
|
25.4 mm | 60.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12102-A
|
25.4 mm | 75.0 mm | ¥ 247.00 |
现货
现货
1周
|
|
|
BCX12112-A
|
25.4 mm | 100.0 mm | ¥ 247.00 |
现货
现货
4周
|
|
|
BCX12122-A
|
25.4 mm | 125.0 mm | ¥ 247.00 |
现货
现货
1周
|
|
|
BCX12132-A
|
25.4 mm | 150.0 mm | ¥ 247.00 |
现货
现货
4周
|
|
|
BCX12142-A
|
25.4 mm | 175.0 mm | ¥ 247.00 |
现货
现货
1周
|
|
|
BCX12152-A
|
25.4 mm | 200.0 mm | ¥ 247.00 |
现货
现货
4周
|
|
|
BCX12162-A
|
25.4 mm | 250.0 mm | ¥ 247.00 |
现货
现货
1周
|
|
|
BCX12172-A
|
25.4 mm | 300.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12182-A
|
25.4 mm | 400.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12192-A
|
25.4 mm | 500.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12202-A
|
25.4 mm | 750.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12212-A
|
25.4 mm | 1000.0 mm | ¥ 247.00 |
1周
|
|
|
BCX13092-A
|
50.8 mm | 60.0 mm | ¥ 313.00 |
1周
|
|
|
BCX13102-A
|
50.8 mm | 75.0 mm | ¥ 313.00 |
现货
现货
1周
|
|
|
BCX13112-A
|
50.8 mm | 100.0 mm | ¥ 313.00 |
现货
现货
4周
|
|
|
BCX13122-A
|
50.8 mm | 125.0 mm | ¥ 313.00 |
现货
现货
1周
|
|
|
BCX13132-A
|
50.8 mm | 150.0 mm | ¥ 313.00 |
现货
现货
4周
|
|
|
BCX13142-A
|
50.8 mm | 175.0 mm | ¥ 313.00 |
现货
现货
1周
|
|
|
BCX13152-A
|
50.8 mm | 200.0 mm | ¥ 313.00 |
现货
现货
4周
|
|
|
BCX13162-A
|
50.8 mm | 250.0 mm | ¥ 313.00 |
现货
现货
1周
|
|
|
BCX13172-A
|
50.8 mm | 300.0 mm | ¥ 313.00 |
现货
现货
1周
|
|
|
BCX13182-A
|
50.8 mm | 400.0 mm | ¥ 313.00 |
1周
|
|
|
BCX13192-A
|
50.8 mm | 500.0 mm | ¥ 313.00 |
1周
|
|
|
BCX13202-A
|
50.8 mm | 750.0 mm | ¥ 313.00 |
1周
|
|
|
BCX13212-A
|
50.8 mm | 1000.0 mm | ¥ 313.00 |
1周
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
BCX11013-B
|
12.7 mm | 15.0 mm | ¥ 230.00 |
1周
|
|
|
BCX11023-B
|
12.7 mm | 20.0 mm | ¥ 230.00 |
1周
|
|
|
BCX11033-B
|
12.7 mm | 25.0 mm | ¥ 227.00 |
1周
|
|
|
BCX11053-B
|
12.7 mm | 30.0 mm | ¥ 227.00 |
1周
|
|
|
BCX11073-B
|
12.7 mm | 40.0 mm | ¥ 227.00 |
1周
|
|
|
BCX11083-B
|
12.7 mm | 50.0 mm | ¥ 227.00 |
1周
|
|
|
BCX11113-B
|
12.7 mm | 100.0 mm | ¥ 227.00 |
现货
现货
4周
|
|
|
BCX12043-B
|
25.4 mm | 25.4 mm | ¥ 252.00 |
1周
|
|
|
BCX12053-B
|
25.4 mm | 30.0 mm | ¥ 252.00 |
现货
现货
1周
|
|
|
BCX12063-B
|
25.4 mm | 35.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12073-B
|
25.4 mm | 40.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12083-B
|
25.4 mm | 50.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12093-B
|
25.4 mm | 60.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12103-B
|
25.4 mm | 75.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12113-B
|
25.4 mm | 100.0 mm | ¥ 247.00 |
现货
现货
4周
|
|
|
BCX12123-B
|
25.4 mm | 125.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12133-B
|
25.4 mm | 150.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12143-B
|
25.4 mm | 175.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12153-B
|
25.4 mm | 200.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12163-B
|
25.4 mm | 250.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12173-B
|
25.4 mm | 300.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12183-B
|
25.4 mm | 400.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12193-B
|
25.4 mm | 500.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12203-B
|
25.4 mm | 750.0 mm | ¥ 247.00 |
1周
|
|
|
BCX12213-B
|
25.4 mm | 1000.0 mm | ¥ 247.00 |
1周
|
|
