| 光学元件材质 | CaF2 | 设计波长 | 587.6 nm |
| 表面光洁度（划痕/麻点） | 40/20 | 表面平整度（@633 nm） | λ/2 |
| 曲面光圈 | 3 | 曲面局部光圈 | 1 |
| 焦距公差 |
±1% |
偏心度 | ≤3 arcmin |

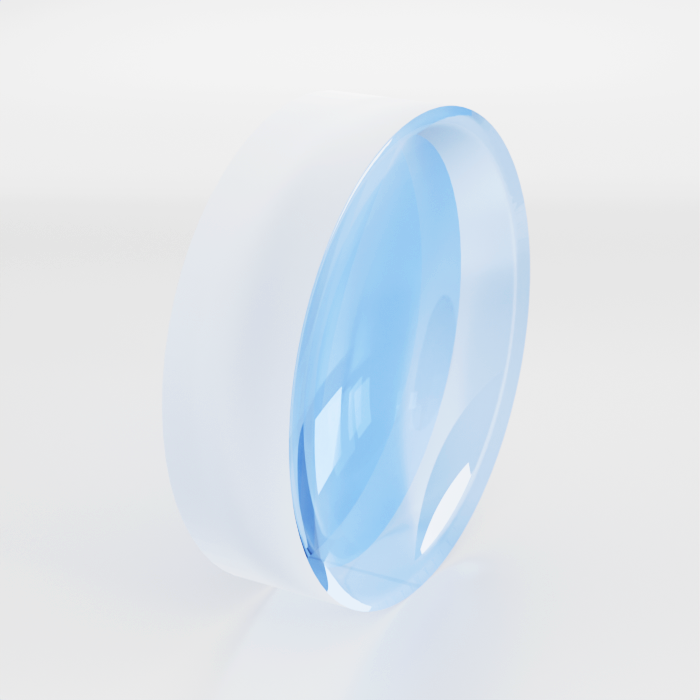

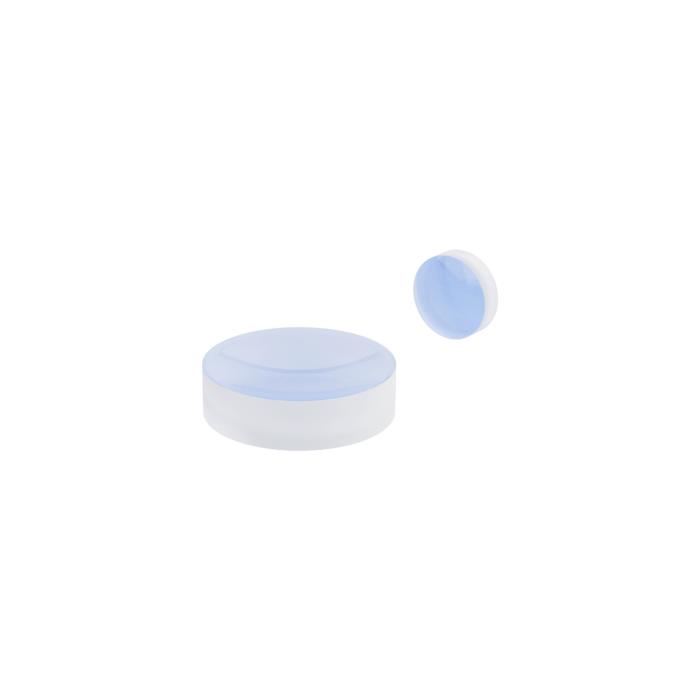

平凹透镜
一：定义
平凹透镜是一种具有一个平面和一个凹面（通常是球面）的透镜，具有负焦距。
二：用途
平凹透镜通常可用于成像系统、扩束和缩束系统、发散光束等。
三：特点
结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；
材质：不同材质NBK7（K9）、UVFS、CaF2、ZnSe等，配合多波段增透膜，适用多种需求；增透膜能在工作波段有效减少表面反射（单面平均反射率小于0.5%），提高透镜的透过率。
尺寸：覆盖12.7mm-50.8mm标准尺寸，及其他定制尺寸可选。

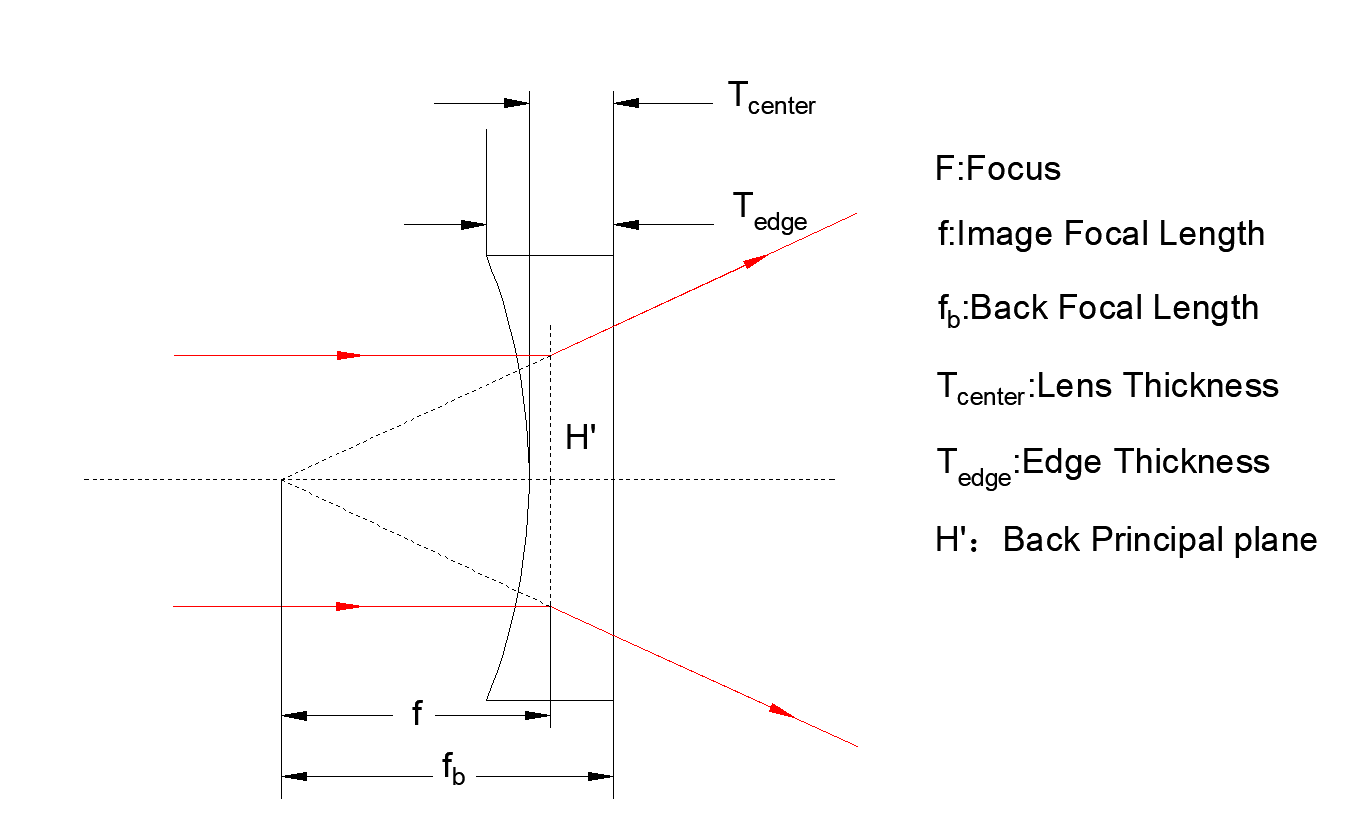

四：焦距公式：
对于平凹透镜，焦距和曲率相关公式可简化为：
其中n1为透镜折射率，R为平凸透镜曲面的曲率半径。
五：透镜选择：
|
透镜类型 |
焦距 |
共轭比 |
|
平凸（平凹） |
正（负） |
5~∞ |
|
双凸（双凹） |
正（负） |
0.2~5 |
|
最佳外形 |
正 |
∞ |
在光学系统中，共轭比（conjugate ratio）是指物体与像之间的相对大小或位置关系，是影响成像质量和特性的一个关键因素。有限共轭比5：1到无限共轭区间，平凸（凹）透镜的成像质量更好，调试更简便。
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 操作 |
|---|---|---|---|---|---|
|
PCE42011
|
25.4 mm | -40 mm | ¥ 1314.00 |
1周
|
|
